如果您正在使用表面貼裝技術 （SMT） PCB 布局，避免裝配設計 （DFA） 錯誤對于確保順利的制造過程和可靠的最終產品至關重要。SMT 組裝問題可能導致代價高昂的延誤、返工，甚至產品故障。在這篇博文中，我們將深入探討 SMT PCB 布局錯誤中的前 5 大 DFA 錯誤，幫助您避免常見陷阱并優化設計以實現高效生產。無論您是經驗豐富的工程師還是 PCB 設計新手，了解 PCB 布局中的這些常見 DFA 錯誤都可以節省您的時間和資源。

為什么裝配設計在 SMT PCB 布局中很重要

裝配設計 （DFA） 專注于創建易于制造且具有成本效益的 PCB 布局。在 SMT 中，元件直接安裝在電路板表面，微小的設計疏忽可能會導致重大的組裝挑戰。SMT 組裝問題通常源于布局階段的規劃不善，導致組件未對準、焊接缺陷甚至完全組裝失敗等問題。

通過及早解決 PCB 設計中的常見 DFA 錯誤，您可以降低制造成本，提高良率，并確保您的產品符合性能預期。讓我們分解一下 SMT 布局中要避免的前 5 個 PCB 設計陷阱以及如何有效解決它們。

錯誤 1：元件間距不足

最常見的 SMT PCB 布局錯誤之一是將元件放置得太近。雖然將元件緊密封裝以節省電路板空間似乎很有效，但這通常會帶來裝配挑戰。間距不足會阻止自動拾取和放置機器準確定位組件，從而增加組裝過程中錯位或損壞的風險。

此外，緊湊的間距會在焊接過程中引起問題。例如，如果元件之間的距離小于 0.5 mm，焊膏可能會在焊盤之間架橋，從而導致短路。這在高密度設計中尤其成問題，因?yàn)榧?xì)間距元件（如 0.4 mm 間距 QFN）很常見。

如何避免這個錯誤：始終遵循元件數據表中提供的推薦間距指南。對于標準設計，一般情況下，SMT 元件之間至少保持 0.8 mm 至 1 mm 的間隙。對于高密度電路板，在將設計送至生產環境之前，請使用具有內置設計規則檢查 （DRC） 的設計軟件來標記間距違規。

錯誤 2：不正確的封裝設計

PCB 設計中另一個常見的 DFA 錯誤是對 SMT 元件使用不正確或不匹配的封裝。封裝定義了元件焊接到電路板上的焊盤尺寸、形狀和間距。如果封裝與元件的物理尺寸不匹配，則可能導致焊點不良、未對準或元件根本不適合。

例如，當您的設計需要更小的 0402 電阻器 （1.0 mm x 0.5 mm） 時，使用專為 0603 電阻器 （1.6 mm x 0.8 mm） 設計的封裝可能會導致焊接缺陷。這些錯誤通常直到裝配階段才會被注意到，從而導致延誤和返工。

如何避免這個錯誤：在最終確定布局之前，請根據元件數據表仔細檢查封裝。使用來自可靠來源的庫元件或創建具有精確測量的自定義封裝。此外，使用設計軟件中的 3D 建模工具運行預裝配驗證，以確保封裝與元件的物理尺寸相匹配。

錯誤 3：基準標記放置不當

基準標記是 PCB 上的參考點，可幫助自動裝配機在 SMT 裝配過程中準確對齊元件。一個常見的 PCB 設計陷阱是忽略包含基準標記或?qū)⑺鼈兎胖迷诖蝺?yōu)位置。如果沒有明確的基準點，貼片機可能難以正確定位電路板，從而導致元件錯位和裝配錯誤。

例如，如果基準點放置得離板邊緣太近（小于 5 mm），則在組裝過程中可能會被夾具或固定裝置遮擋。同樣，將基準點放置在大型組件附近可能會干擾機器的視覺系統。

如何避免這個錯誤：在 PCB 的相對角上至少包含兩個基準標記，理想情況下直徑為 1.0 mm，周圍有 2.0 mm 的間隙區域。將它們放置在遠離電路板邊緣和大型元件的位置，以確保可見性。如果您的設計包括面板，請?jiān)诿姘蹇蚣苌咸砑踊鶞?zhǔn)，以便在批量生產期間精確對齊。

錯誤 4：忽略 Layout 中的熱管理

在 SMT PCB 布局中，熱管理經常被忽視，導致在作或組裝過程中出現過熱問題。功率 IC、LED 或大電流電阻器等組件會產生大量熱量，如果沒有適當?shù)纳幔更c(diǎn)可能會變?nèi)趸蚪M件可能會過早失效。SMT 中一個常見的 DFA 錯誤是未能提供足夠的散熱或散熱通孔。

例如，在沒有散熱通孔的電路板上產生 5W 的熱量的功率 MOSFET 可能會導致局部溫度上升到 100°C 以上，從而有可能損壞附近的元件。不良的熱設計還會導致回流焊過程中加熱不均勻，從而導致塔式等缺陷，即元件的一端從焊盤上抬起。

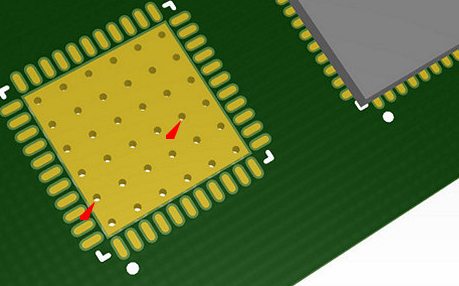

如何避免這個錯誤：在高溫組件下加入熱通孔，將熱量傳遞到其他層或散熱器。使用連接到接地層的銅澆注將熱量均勻地分布到電路板上。此外，請遵循組件數據表，了解推薦的導熱墊尺寸——通常比組件本身大 1.5 到 2 倍，以實現有效散熱。

錯誤 5：阻焊層和絲網印刷設計不足

阻焊層和絲印層在 SMT 組裝中起著至關重要的作用，但它們?cè)?PCB 設計中經常被忽視。設計不良的阻焊層可能會暴露出意外的銅區域，導致回流焊過程中出現焊料橋接或短路。同樣，絲網印刷標記不清晰或缺失會使裝配工感到困惑，尤其是在手動檢查或返工期間，從而導致 SMT 組裝問題。

例如，如果 0.5 mm 間距 BGA 的阻焊層開口太大，過多的焊膏可能會導致引腳之間出現橋接。在絲印方面，省略二極管或電容器的極性指示器可能會導致組裝過程中元件方向不正確。

如何避免這個錯誤：確保阻焊層開口略大于焊盤（通常每側 0.1 mm），以防止焊膏擴散。對于絲印，包括元件方向的清晰標記、參考標號和 IC 的引腳 1 指示器。在制造之前，使用設計規則檢查來驗證阻焊層間隙和絲印可讀性。

防止 SMT PCB 布局中出現 DFA 錯誤的其他技巧

除了這 5 大錯誤之外，以下是一些其他策略，可以優化您的 SMT PCB 布局并最大限度地減少常見的 DFA 錯誤：

• 使用設計規則檢查 （DRC）：利用 PCB 設計軟件中的 DRC 工具及早發現間距、封裝和間隙問題。根據制造商的能力設置規則，例如標準工藝的最小跡線寬度為 0.15 mm。

• 與您的制造商合作：在規劃階段與您的裝配合作伙伴共享您的設計文件。他們可以根據自己的設備和流程提供有關潛在 SMT 組裝問題的反饋。

• 使用原型進行測試：在全面生產之前，構建原型以識別布局問題。例如，測試回流焊接曲線，以確保 0201 電容器 （0.6 mm x 0.3 mm） 等組件不會因加熱不均勻而出現墓碑。

在 SMT PCB 布局中避免 DFA 錯誤的影響

通過在 PCB 設計中避免這些常見的 DFA 錯誤，您可以顯著提高 SMT 板的可制造性。適當?shù)拈g距、準確的封裝、基準點放置、熱管理和阻焊層設計直接有助于提高裝配良率——在某些情況下，通常會將一次通過成功率從 85% 提高到 95% 以上。這不僅降低了生產成本，還加快了產品的上市時間。

此外，精心設計的 SMT PCB 布局可最大限度地降低因焊接缺陷或熱應力而導致現場故障的風險。對于從事高可靠性應用（如醫療或汽車電子）的工程師來說，避免這些 PCB 設計陷阱是沒有商量余地的。

優化 SMT PCB 布局以取得成功

設計符合 DFA 原則的 SMT PCB 布局是確保無縫組裝過程和高質量最終產品的關鍵步驟。通過解決 DFA 的 5 大錯誤（間距不足、封裝不正確、基準點放置不良、熱管理不足以及有缺陷的阻焊層或絲網印刷設計），您可以避免常見的 SMT PCB 布局錯誤并提高生產效率。

花時間審查您的設計，采納制造商的反饋，并使用高級工具及早發現錯誤。通過仔細規劃和對細節的關注，您可以克服 SMT 組裝問題，并為任何應用提供可靠、經濟高效的 PCB。立即開始優化您的布局，以領先于潛在的陷阱并在您的下一個項目中取得更好的結果。
