首頁 > 技術資料 > LCC 磁傳感器的安裝尖端:AN-216 - 霍尼韋爾航空航天

LCC 磁傳感器的安裝尖端:AN-216 - 霍尼韋爾航空航天

  • 2025-07-05 09:03:00
  • 瀏覽量:49

本篇博客文章深入探討了 PCB 設計、SMT(表面貼裝技術)規則、阻焊層使用、回流焊工藝和電路板焊盤設計的最佳實踐,以確保這些傳感器的最佳性能。無論您是電子工程師還是 PCB 設計師,您都會找到可行的技巧來幫助您避免常見陷阱并獲得可靠的結果。




了解 LCC 磁傳感器和 AN-216 指南

LCC 磁傳感器是緊湊的高性能元件,通常用于航空航天、汽車和工業應用,以精確檢測磁場。這些傳感器采用無鉛芯片載體封裝,這意味著它們需要特定的安裝技術,以確保在印刷電路板 (PCB) 上實現正確的電氣和機械連接。Honeywell Aerospace 的 AN-216 應用說明提供了安裝這些傳感器的詳細建議,以避免損壞并確保準確的性能。

成功安裝的關鍵在于遵守嚴格的 PCB 設計準則,遵循 SMT PCB 規則,并密切關注阻焊層的使用和回流工藝。通過了解 LCC 封裝的獨特要求,例如其小尺寸和無引線,您可以防止組裝過程中出現錯位、焊點不良或熱應力等問題。

為什么正確的安裝對 LCC 磁傳感器很重要

LCC 磁傳感器安裝不當會導致一系列問題,包括信號不準確、機械故障,甚至傳感器完全故障。這些傳感器通常用于可靠性不容妥協的關鍵應用。遵循 AN-216 指南有助于確保傳感器在其指定參數范圍內運行,例如保持對磁場的靈敏度(通常以高斯或特斯拉為單位)并避免來自附近組件的干擾。

安裝在 PCB 上的 LCC 磁傳感器的特寫,用于精確的磁場檢測



LCC 磁傳感器的 PCB 設計指南

設計 LCC 磁傳感器的 PCB 首先要對布局要求有深入的了解。AN-216 說明強調了最大限度地減少傳感器封裝上的應力并確保在組裝過程中正確對準的重要性。以下是要遵循的關鍵 PCB 設計指南:

  • 焊盤布局和尺寸:確保焊盤布局與數據表中指定的傳感器封裝相匹配。對于大多數 LCC 封裝,焊盤的設計比例應與傳感器的接觸面積成 1:1 的比例,寬度通常為 0.5 mm 至 1.0 mm,具體取決于封裝尺寸。這可以防止焊料橋接并確保牢固連接。

  • 間隙和間距:在傳感器周圍保持足夠的間隙,以避免來自其他組件的干擾。通常建議與其他組件的最小間距為 2 mm,以減少可能影響傳感器讀數的電磁干擾 (EMI)。

  • 跟蹤路由:保持信號跡線簡短直接,以最大限度地減少噪聲。對于高靈敏度磁傳感器,請避免在傳感器附近布線大電流走線,因為它們會引入不需要的磁場,從而干擾讀數(例如,高于 100 mA 的電流會產生可測量的干擾)。

通過關注這些 PCB 設計指南,您可以為可靠的傳感器性能奠定基礎。精心設計的布局不僅支持精確安裝,還可以增強電路板的整體功能。





用于安裝 LCC 傳感器的 SMT PCB 規則

表面貼裝技術 (SMT) 規則在處理 LCC 封裝時至關重要,因為它們尺寸小且沒有引線。以下 SMT PCB 規則與 AN-216 建議和行業最佳實踐一致:

  • 元件放置精度:使用高精度(貼裝精度為 ±0.05 mm 或更高)的自動貼片機,以確保傳感器與焊盤正確對齊。即使是 0.1 毫米的錯位也會導致焊點不良或連接失敗。

  • 模板設計:設計模板孔徑以匹配焊盤尺寸,通常為 1:1 的比例。這可確保涂覆適量的焊膏(通常厚度約為 0.1 mm 至 0.15 mm),以形成牢固的粘合,而不會產生過多的焊膏導致短路。

  • 避免組件過載:在初始裝配階段限制放置在傳感器附近的元件數量,以減少熱應力。高密度電路板在回流焊過程中會產生不均勻的熱量分布,從而可能損壞傳感器。

遵循這些 SMT PCB 規則可確保傳感器的安裝精度和可靠性,從而降低制造過程中出現缺陷的風險。



LCC 磁傳感器的阻焊層使用

阻焊層的使用在保護 PCB 和確保 LCC 磁傳感器的正確焊接方面起著至關重要的作用。阻焊層是涂在 PCB 上的一層薄薄的聚合物,以防止焊料粘附到意外區域。以下是優化這些傳感器的阻焊層使用的方法:

  • 定義阻焊層開口:阻焊層應僅露出將安裝傳感器的焊盤。開口應比焊盤略大(每側約 0.05 毫米至 0.1 毫米),以允許適當?shù)暮噶狭鲃?,同時防止相鄰焊盤之間架橋。

  • 避免在墊子上蒙版:確保沒有阻焊層覆蓋接觸墊,因為這會干擾焊點的形成。通常建議 LCC 封裝采用非阻焊層定義 (NSMD) 焊盤設計,以提高可靠性。

  • 材料選擇:使用能夠承受回流焊過程溫度(無鉛焊料高達 260°C)的高質量阻焊材料。這可以防止開裂或剝落,否則可能會暴露銅跡線并導致腐蝕。

正確使用阻焊層不僅可以保護 PCB,還可以增強焊點的耐用性,確保磁性傳感器的長期性能。


帶阻焊層開口的 PCB,用于 LCC 磁性傳感器焊盤



用于可靠安裝的焊料回流工藝

焊料回流焊工藝是安裝 LCC 磁性傳感器的關鍵步驟。此過程包括加熱 PCB 以熔化焊膏,從而在傳感器和電路板之間形成永久粘合。AN-216 指南提供了避免對傳感器造成熱損壞的具體建議。以下是優化焊料回流工藝的方法:

  • 溫度曲線:在回流焊過程中遵循受控的溫度曲線。對于無鉛焊料,峰值溫度應在 240°C 至 260°C 之間,高于液相線 (TAL) 的時間為 30 至 60 秒。避免超過傳感器的最高額定溫度(通常在 260°C 左右 10 秒),以防止內部損壞。

  • 預熱階段:逐漸預熱 PCB(以每秒 1°C 至 3°C 的速度)以盡量減少熱沖擊。150°C 至 180°C 的預熱溫度 60 至 120 秒有助于激活焊膏中的助焊劑,并為電路板進行回流焊。

  • 冷卻速率:回流焊后,以受控速率(不超過每秒 6°C)冷卻電路板,以防止傳感器受到熱應力??焖倮鋮s會導致焊點出現裂紋或損壞傳感器封裝。

強烈建議使用熱曲線儀監控回流焊爐的溫度曲線,以確保多個電路板之間的一致性。執行良好的回流焊工藝可產生堅固、可靠的焊點,從而長期保持傳感器的性能。

用于安裝 LCC 磁性傳感器的回流焊溫度曲線



電路板焊盤:設計和準備技巧

電路板焊盤的設計和準備對于實現與 LCC 磁傳感器的安全連接至關重要。不良的焊盤設計會導致組裝過程中的焊點薄弱或錯位。請遵循以下提示來優化您的電路板焊盤:

  • 焊盤尺寸和形狀:焊盤尺寸與傳感器的接觸面積相匹配,對于小型 LCC 封裝,寬度通常為 0.5 mm 至 1.0 mm。使用矩形或方形形狀,以實現更好的焊料分布和對齊。

  • 表面光潔度:選擇可增強可焊性的表面光潔度,例如化學鍍鎳浸金 (ENIG) 或熱風焊料整平 (HASL)。例如,ENIG 提供具有出色耐腐蝕性的平坦表面,確??煽窟B接。

  • 墊清潔度:組裝前,請確保墊子沒有灰塵或氧化等污染物。使用清潔工藝(例如超聲波清洗或等離子處理)為焊接表面做準備。

精心設計和準備的電路板焊盤是成功安裝過程的基礎,可確保傳感器保持牢固連接并按預期運行。



安裝 LCC 磁傳感器的常見挑戰和解決方案

即使準備得當,安裝 LCC 磁傳感器時也會遇到挑戰。以下是一些常見問題及其解決方案:

  • 放置過程中的錯位:如果傳感器在放置過程中移動,可能會導致連接不良。解決方案:使用高精度拾取和放置設備,并在貼裝后使用自動光學檢測 (AOI) 系統驗證對準。

  • 焊點缺陷:空洞或焊料不足等問題會削弱連接。解決方案:優化模板設計和回流曲線,以確保焊料分布均勻。X 射線檢測可以幫助檢測裝配后隱藏的空隙。

  • 熱損傷:回流焊過程中的過熱會損壞傳感器。解決方案:嚴格遵守建議的溫度曲線,避免使傳感器暴露在額外熱量下的返工循環。

通過預測這些挑戰并實施建議的解決方案,您可以最大限度地降低風險并確保安裝過程順利進行。

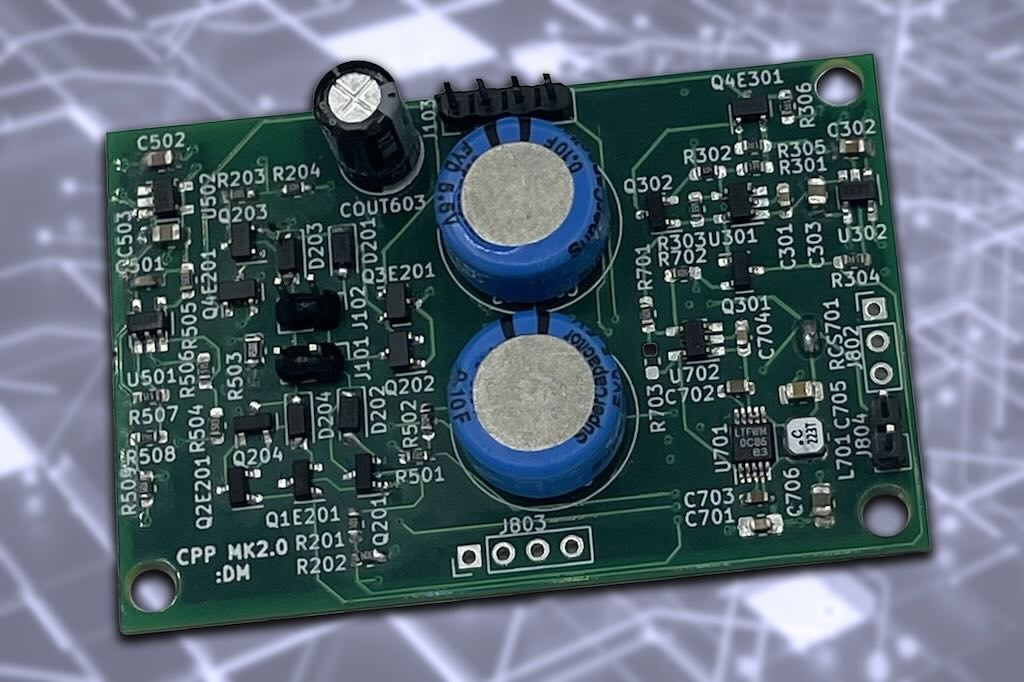

完成 PCB 組裝,配備 LCC 磁傳感器,用于工業應用
