首頁 > 技術資料 > 軟硬結合板組裝完整指南

軟硬結合板組裝完整指南

  • 2025-07-05 08:56:00
  • 瀏覽量:72

本指南涵蓋了從軟硬結合 PCB 設計的基礎知識到詳細的組裝過程、挑戰、材料選擇和測試方法的所有內容。無論您是工程師還是設計師,您都會找到可作的見解,幫助您駕馭軟硬結合技術的復雜性,并為您的項目創建可靠的高性能電路板。



什么是軟硬結合 PCB?

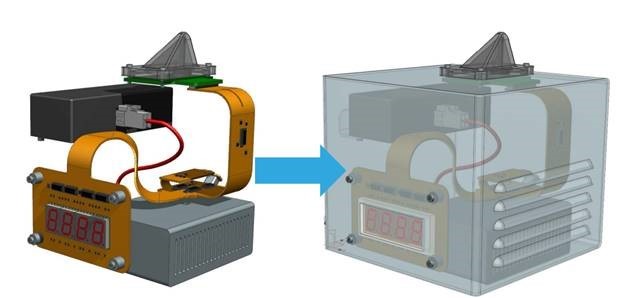

軟硬結合 PCB 結合了剛性電路板的穩定性和柔性電路的適應性。這種混合設計可實現緊湊、輕便且耐用的電子解決方案,這些解決方案可以彎曲和折疊而不會斷裂。這些板廣泛用于航空航天、醫療設備、汽車和消費電子等空間限制和可靠性至關重要的行業。

典型的軟硬結合 PCB 由多層粘合在一起的剛性和柔性基板組成。剛性部分為組件提供結構支撐,而柔性部分可實現動態移動或適應狹小空間。這種獨特的組合減少了對連接器和電纜的需求,提高了信號完整性并降低了組裝成本。

軟硬結合 PCB 的橫截面,顯示剛性層和柔性層

軟硬結合板的主要優勢

在我們深入研究組裝過程之前,讓我們看看為什么軟硬結合 PCB 是一個受歡迎的選擇:

  • 空間效率:軟硬結合板具有折疊和彎曲的能力,可以適應緊湊的設計,與傳統的硬板相比,可節省高達 60% 的空間。

  • 增強的可靠性:更少的連接器和焊點意味著更低的故障風險,使這些板成為高振動環境的理想選擇。

  • 成本效益:雖然初始設計成本可能更高,但在某些情況下,連接器和組裝步驟的減少可以將總體生產成本降低 20-30%。

  • 改進的信號完整性:剛性和柔性部分之間的直接連接減少了信號損失,支持阻抗控制嚴格至 ±10% 的高速應用。



軟硬結合 PCB 設計:奠定基礎

軟硬結合板組裝的成功始于深思熟慮的設計。軟硬結合 PCB 設計需要仔細規劃,以確保功能性、可制造性和耐用性。以下是關鍵注意事項:

1. 定義彎曲區域和半徑

確定電路板的彎曲位置并計算最小彎曲半徑,以避免對柔性層施加應力。一般規則是保持彎曲半徑至少為彎曲層厚度的 10 倍(例如,0.1 mm 厚的彎曲層需要 1 mm 的彎曲半徑),以防止開裂。

2. 層堆疊規劃

設計疊層以平衡剛性和柔性部分。在柔性區域使用較薄的材料(如 1-2 mil 聚酰亞胺),并確保剛性區和柔性區之間的過渡是漸進的,以避免分層。通常,4 到 6 層疊層通常用于消費電子產品中的軟硬結合設計。

3. 組件放置

僅將元件放置在剛性截面上,以避免在彎曲過程中對焊點施加應力。在組件和彎曲區域之間保持至少 0.5 mm 的間隙,以防止機械干擾。



軟硬結合 PCB 組裝過程:一步一步

由于材料的組合和對精度的要求,軟硬結合 PCB 組裝過程比傳統的 PCB 組裝更復雜。以下是所涉及步驟的詳細分類:

1. 材料準備

該過程從準備剛性和柔性材料開始。剛性截面通常使用厚度為 0.8-1.6 mm 的 FR-4,而柔性截面使用 1-3 mils 的聚酰亞胺薄膜。這些材料被切割成合適的尺寸并進行清潔以去除污染物。

2. 層壓

剛性和柔性層使用無流動預浸料或丙烯酸粘合劑等粘合劑進行粘合。層壓過程在受控熱量(約 180°C)和壓力(高達 300 psi)下進行,以確保牢固粘合且無氣泡。

3. 鉆孔和電鍍

鉆孔用于通孔和元件安裝。由于材料差異,鉆孔速度需要調整(例如,剛性區域為 50,000 RPM,彎曲區域為 50,000 RPM),以防止撕裂。隨后鍍銅以形成導電路徑,通常達到每平方英尺 1-2 盎司的厚度。

4. 電路圖形化

光刻技術用于在剛性和柔性截面上蝕刻銅跡線。蝕刻因子必須考慮不同的銅厚度(例如,彎曲銅 0.5 盎司,剛性銅 1 盎司),以確保精確的線條和間距,通常緊密到 3 密耳。

5. 組件組裝

表面貼裝技術 (SMT) 通常用于在剛性截面上放置元件。涂上焊膏,用拾取和放置機器放置組件,然后回流焊接(溫度為 240-260°C)將它們固定到位。Flexible 區域通常不填充以保持靈活性。

6. 最終組裝和成型

使用激光或機械銑削將電路板切割成最終形狀??梢栽趶澢鷧^(qū)域添加加強筋,以便在處理過程中提供額外的支撐。然后清潔電路板并準備進行測試。


軟硬結合板組裝的挑戰

雖然軟硬結合板具有許多優勢,但軟硬結合板組裝的挑戰也不容忽視。及早解決這些問題可以節省時間和成本:

1. 材料兼容性

剛性材料(FR-4,CTE 為 14-17 ppm/°C)和柔性材料(聚酰亞胺,CTE 為 20-25 ppm/°C)之間的熱膨脹率不同,可在熱循環期間導致分層或開裂。仔細選擇材料和膠粘劑至關重要。

2. 復雜制造

剛性區域和柔性區域之間的過渡區容易受到應力的影響。層壓過程中的錯位或鉆孔不當會導致故障,如果管理不當,在某些生產運行中,廢品率會增加高達 15%。

3. 成本較高

由于特殊的材料、設備和更長的生產時間,軟硬結合板組裝的成本通常比標準剛性 PCB 組裝高 2-3 倍。小批量運行可能特別昂貴。

4. 設計約束

工程師必須在靈活性和耐用性之間取得平衡。過度彎曲或?qū)⒔M件放置在太靠近彎曲區域會導致機械故障,研究表明,在重復應力下,設計不良的彎曲區域的故障率為 30%。



軟硬結合板的材料選擇

軟硬結合 PCB 的材料選擇對性能和可靠性起著至關重要的作用。以下是選擇材料時要考慮的事項:

1. 柔性基板

聚酰亞胺因其高熱穩定性(高達 400°C)和柔韌性而成為柔性層最常見的選擇。它的厚度從 1 到 5 mils 不等,較薄的選項適用于更緊密的彎曲半徑。

2. 剛性基材

FR-4 因其成本效益和機械強度而廣泛用于剛性截面。對于高頻應用,選擇 PTFE 或高 Tg FR-4 (Tg > 170°C) 等材料,以保持 5 GHz 以上速度的信號完整性。

3. 銅箔

由于其延展性,軋制退火 (RA) 銅是柔性區域的首選,而電鍍 (ED) 銅則適用于剛性部分。厚度通常為 0.5 至 2 盎司,具體取決于載流需求。

4. 膠粘劑和覆蓋層

在層壓過程中,無流動預浸料或丙烯酸膠粘劑可粘合層,而不會流入柔性區域。覆蓋層(帶粘合劑的聚酰亞胺)可保護通常為 1-2 mils 厚的柔性電路,并提供絕緣。



軟硬結合板的測試和檢驗

軟硬結合板的測試和檢查可確保部署前的質量和可靠性。以下是使用的主要方法:

1. 目視檢查

檢測人員使用放大工具檢查彎曲區域的表面缺陷、錯位或裂紋。自動光學檢測 (AOI) 系統可以檢測走線寬度小至 2 mil 的問題。

2. 電氣測試

飛針或釘床測試可驗證連續性和隔離性。對于高速設計,阻抗測試可確保值保持在目標值的 ±10% 以內(例如,差分對為 50 歐姆)。

3. 彎曲和彎曲測試

電路板經過反復彎曲(通常為 1,000-10,000 次循環)以模擬實際使用。對于大多數應用程序來說,低于 1% 的故障率通常是可以接受的。

4. 熱循環

電路板暴露在極端溫度(例如 -40°C 至 125°C)下 100-500 次循環,以測試分層或焊點故障。95% 或更高的合格率是汽車和航空航天用途的標準。

實驗室中的軟硬結合 PCB 彎曲測試

成功組裝剛?cè)峤Y(jié)合板的最佳實踐

總而言之,以下是一些優化軟硬結合板項目的可行技巧:

  • 盡早與制造商合作,使設計規則和材料選擇與生產能力保持一致。

  • 在原型制作之前,使用仿真工具對彎曲應力和熱膨脹進行建模,以減少迭代次數。

  • 優先考慮全面測試,尤其是對于惡劣環境中的應用,以便在大規模生產之前發現問題。

  • 記錄設計和裝配過程的每個步驟,以簡化故障排除和未來修訂。



軟硬結合 PCB 是現代電子產品的游戲規則改變者,在緊湊的設計中提供無與倫比的靈活性和可靠性。然而,他們的組裝過程需要精度,從軟硬結合 PCB 設計和材料選擇到測試和檢查。通過了解軟硬結合 PCB 組裝工藝并應對軟硬結合 PCB 組裝的挑戰,您可以為最苛刻的應用創建強大的解決方案。
