首頁 > 技術資料 > 分立元件如何優化模擬電路設計

分立元件如何優化模擬電路設計

  • 2025-07-02 10:11:00
  • 瀏覽量:62

在模擬電路設計領域,精度就是一切。無論您是在處理低噪聲放大器還是高精度傳感器接口,組件的選擇都可能決定您的項目的成敗。分立元件(單個電阻器、電容器、晶體管等)提供無與倫比的靈活性和控制力,使工程師能夠微調其電路以獲得最佳性能。但是,如何為模擬電路選擇合適的分立元件,哪些技術可以確保精度和可靠性?


為什么分立元件在模擬電路設計中很重要

模擬電路是許多電子系統的支柱,從音頻設備到醫療設備。與處理離散二進制信號的數字電路不同,模擬電路處理連續信號,使其對元件變化高度敏感。與集成電路 (IC) 相反,分立元件允許工程師定制電路的各個方面,確保特定應用的最佳性能。

使用分立元件具有以下幾個優點:

  • 定制:您可以選擇具有精確規格的元件,例如容差為 0.1% 的電阻器或具有特定溫度系數的電容器。

  • 精度:分立元件支持對電路行為的微調控制,這對于需要高精度的應用至關重要。

  • 靈活性:工程師可以混合和匹配組件以應對獨特的設計挑戰,而現成的 IC 并不總是能夠做到這一點。

然而,使用分立元件會帶來挑戰,例如元件匹配和管理熱漂移。讓我們分解一下使用分立元件優化模擬設計的關鍵考慮因素。

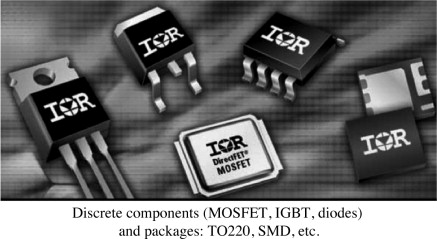

分立元件




模擬電路的分立元件選擇:需要考慮的關鍵因素

為模擬電路選擇合適的分立元件是實現精度的關鍵步驟。如果選擇不當,可能會導致噪聲、漂移或不準確,從而降低性能。以下是在為模擬電路選擇分立元件時要考慮的主要因素:

  • 公差和精度:對于電阻器,在精密模擬設計中通常需要 1% 或更高的容差。例如,在分壓器電路中,電阻值不匹配會導致幾毫伏的輸出誤差。

  • 溫度系數:電阻器和電容器等元件應具有低溫度系數(例如,25 ppm/°C 或更低),以最大限度地減少由于溫度波動引起的值變化。

  • 噪聲特性:在低噪聲應用中,選擇固有噪聲最小的元件。例如,金屬膜電阻器通常比碳成分電阻器產生的噪聲小。

  • 額定功率和電壓處理:確保組件能夠處理預期的功率耗散和電壓水平。額定功率為 0.25W 的電阻器在耗散 0.5W 的電路中將失效。

通過優先考慮這些因素,您可以構建提供一致、可靠性能的模擬電路。例如,在傳感器接口電路中,使用容差為 0.05% 且溫度系數為 10 ppm/°C 的電阻器可以在很寬的溫度范圍內將輸出誤差降低到 1 mV 以下。



精密電阻網絡:提高模擬設計的精度

精密電阻網絡是模擬電路設計人員的強大工具。這些網絡由集成在單個封裝中的多個電阻器組成,彼此的匹配度通常在 0.01% 以內。它們非常適合差分放大器等應用,在這些應用中,電阻匹配直接影響共模抑制比 (CMRR)。

精密電阻網絡的優勢包括:

  • 改進的匹配:與可能相差 1% 或更大的單個電阻器不同,精密網絡可確保幾乎相同的值,從而減少運算放大器增益級等電路中的誤差。

  • 減少漂移:這些網絡設計為所有電阻器具有相似的溫度系數,從而最大限度地減少差分漂移。例如,具有 5 ppm/°C 跟蹤頻率的網絡可確保電阻器隨溫度均勻變化。

  • 緊湊的設計:使用單個網絡而不是多個分立電阻器可以節省電路板空間,這是緊湊設計中的一個關鍵因素。

在實際示例中,考慮目標增益為 10 的差動放大器電路。使用具有 0.02% 匹配精度的精密電阻器網絡,增益誤差可以保持在 0.2% 以下,而標準 1% 分立電阻器的潛在誤差為 2%。

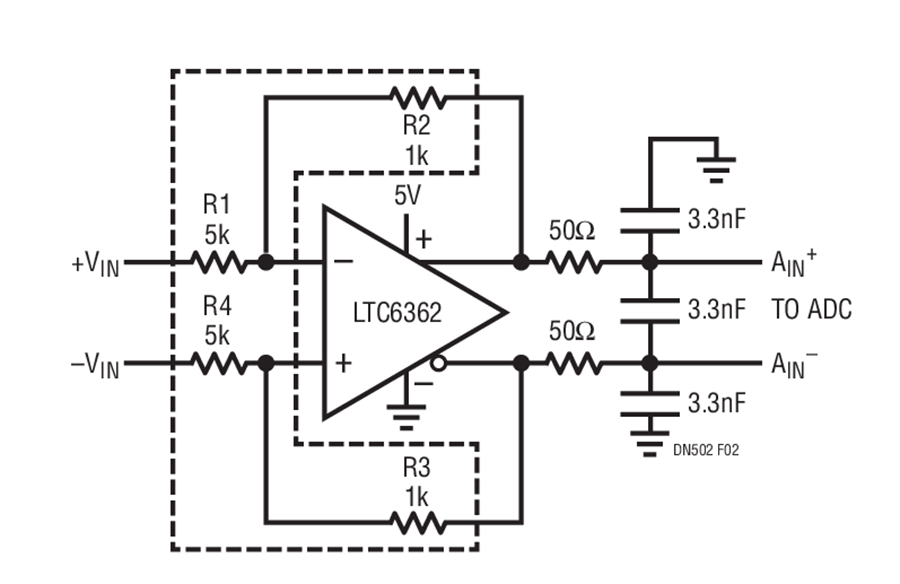

精密電阻網絡




采用分立元件的低噪聲放大器設計:實現干凈的信號

低噪聲放大器 (LNA) 在射頻 (RF) 系統和傳感器接口等信號完整性至關重要的應用中至關重要。設計帶有分立元件的 LNA 可以實現定制性能,尤其是當集成解決方案在噪聲或輸入阻抗方面不足時。

采用分立元件的低噪聲放大器設計的關鍵策略包括:

  • 選擇低噪聲晶體管:在高阻抗應用中,與雙極結型晶體管 (BJT) 相比,場效應晶體管 (FET) 通常提供更低的噪聲系數(例如 1 nV/√Hz)。

  • 較大限度地降低電阻器噪聲:在關鍵路徑中使用低阻值電阻器以降低熱噪聲。例如,在輸入級,100 歐姆電阻器產生的噪聲比 10 千歐姆電阻器少。

  • 優化偏置:適當?shù)钠每梢詼p少 1/f 噪聲(閃爍噪聲),這種噪聲在低頻時很突出。設計良好的偏置網絡可以在 1 kHz 時將噪聲保持在 2 nV/√Hz 以下。




分立元件匹配技術:確保一致性

元件不匹配是模擬電路中的常見誤差源。即使電阻值或晶體管特性的微小變化也可能導致嚴重的性能問題。分立元件匹配技術通過確保關鍵元件之間的一致性來幫助緩解這些問題。

有效的匹配技術包括:

  • 手動測量和選擇:使用高精度萬用表或 LCR 表測量組件,并按值對它們進行分組。例如,將電阻分選到目標 10 kΩ 值的 0.1% 以內可以提高電路精度。

  • 使用匹配的對:購買預匹配的晶體管對或電阻器組,它們經過測試具有幾乎相同的特性。這在差分放大器中特別有用,因?yàn)槭鋾?huì)使 CMRR 降低 20 dB 或更多。

  • 溫度補償:將匹配的元件放在 PCB 上非??拷奈恢茫源_保它們經歷相似的熱條件,從而減少差分漂移。

在實際場景中,考慮使用分立晶體管構建的電流鏡電路。基極-發射極電壓 (Vbe) 的不匹配僅 2 mV 就會導致電流輸出出現 10% 的誤差。通過使用 Vbe 差低于 0.5 mV 的匹配晶體管對,誤差可以降低到 1% 以下。




較大限度地減小模擬電路中的漂移:隨時間和溫度變化的穩定性

漂移 — 由于溫度、老化或其他因素而導致的電路行為發生不必要的變化 — 可能會影響模擬設計的精度。最大限度地減少模擬電路中的漂移需要仔細選擇元件和設計實踐。

以下是減少漂移的行之有效的方法:

  • 使用低漂移元件:選擇具有低溫度系數的電阻器和電容器。額定值為 10 ppm/°C 的電阻器在 100°C 范圍內僅變化 0.1%,而 100 ppm/°C 電阻器的變化為 1%。

  • 熱隔離:將敏感元件屏蔽在 PCB 上的熱源中,或使用熱通孔均勻散熱,防止局部溫度梯度。

  • 反饋補償:合并反饋循環以校正漂移。例如,在運算放大器電路中,盡管元件不同,負反饋也可以穩定輸出電壓。

在溫度傳感器電路中,如果使用低質量元件,漂移會導致每攝氏度 5 mV 的輸出誤差。通過選擇系數為 5 ppm/°C 的精密電阻器并實施反饋,誤差可降至 0.5 mV/°C 以下,從而確??煽康臏y(cè)量。

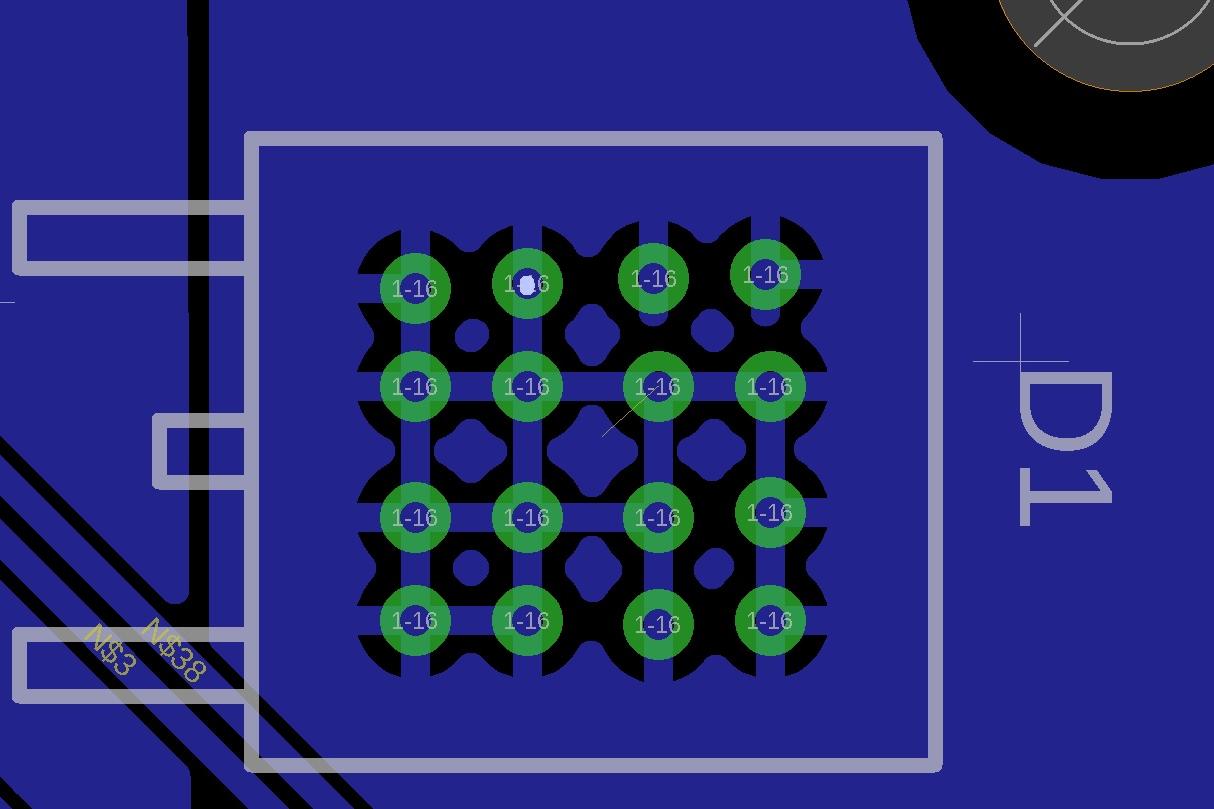

PCB 熱分析




在設計中實現分立元件的實用技巧

現在我們已經介紹了在模擬電路設計中使用分立元件的核心方面,以下是一些簡化工作流程的實用技巧:

  • 從模擬開始:在構建電路之前,使用仿真軟件測試元件選擇。這有助于在設計過程的早期識別噪聲或漂移等潛在問題。

  • 原型和測試:使用您選擇的組件構建原型,并測量實際條件下的性能。例如,在 10 Hz 至 100 kHz 的頻率范圍內測試低噪聲放大器,以驗證噪聲水平。

  • 文件規格:詳細記錄元件規格,例如容差、噪聲系數和溫度系數,以確保未來設計的一致性。




利用分立元件提升模擬設計

分立元件是模擬電路設計中精度的基石。通過掌握模擬電路的分立元件選擇、利用精密電阻器網絡、使用分立元件優化低噪聲放大器設計、應用分立元件匹配技術以及最大限度地減少模擬電路中的漂移,您可以在項目中實現無與倫比的精度和可靠性。

無論您是在設計高保真音頻系統還是敏感的醫療設備,合適的分立元件都可以將性能提升到新的水平?;〞r(shí)間明智地選擇組件,仔細匹配它們,并在設計時考慮到穩定性。通過這些策略,您的模擬電路將提供您的應用所需的精度和一致性。
