掌握柔性板上的SMT組裝
由于其獨特的特性,在柔性板上進行表面貼裝技術 (SMT) 組裝可能很棘手,但通過正確的技術和最佳實踐,您可以獲得可靠和高質量的結果。在這份綜合指南中,我們將深入探討柔性板上 SMT 組裝的關鍵方面,涵蓋從拾取和放置挑戰到回流焊接曲線、模板設計和自動光學檢測 (AOI) 的所有內容。讓我們一步一步來探討如何掌握這個過程。
柔性印刷電路板 (PCB) 因其能夠彎曲和適應獨特的形狀而在可穿戴設備、醫療設備和汽車電子等行業中越來越受歡迎。然而,與剛性板相比,柔性 PCB 的 SMT 工藝面臨著不同的挑戰。這種薄而柔韌的材料在組裝過程中可能會翹曲或彎曲,這可能導致組件錯位或焊點薄弱。
柔性 PCB 的 SMT 工藝始于精心準備。在組裝開始之前,必須正確固定柔性板以防止移動或變形。通常,制造商在此過程中使用定制夾具或載體將電路板保持平整。這確保了元件放置和焊接過程中的精度。此外,材料對熱的敏感性需要定制的焊接和檢查方法,我們將在下面詳細介紹。
柔性 PCB 的 SMT 組裝的最大障礙之一是拾取和放置過程。與剛性板不同,柔性板會在貼片機的壓力下移動或變形,從而導致元件放置不準確。以下是一些關鍵挑戰和克服這些挑戰的最佳實踐:
板穩定性:如前所述,柔性板需要牢固固定。使用剛性載體或真空臺有助于在元件放置過程中保持穩定性。這降低了電路板在機器噴嘴壓力下彎曲的風險。
組件對齊:由于空間限制,F(xiàn)lex 板通常具有較小的焊盤尺寸。這需要帶有視覺系統的高精度拾取和放置機器,以確保組件正確對齊。小至 0.1 mm 的錯位都可能導致連接問題。
噴嘴選擇:必須仔細選擇拾取和放置機中使用的噴嘴。較軟或定制的噴嘴可以防止損壞柔性材料,同時仍能牢固地夾持組件。
通過解決柔性板上的這些拾取和放置挑戰,制造商可以實現更高的精度并減少返工。投資具有可調壓力設置和視覺校準系統的先進設備通常值得付出代價以獲得一致的結果。
回流焊是 SMT 組裝中的關鍵步驟,為柔性 PCB 創建正確的回流焊配置文件對于避免損壞易碎材料至關重要。柔性板通常由聚酰亞胺或類似材料制成,與剛性 FR4 板相比,這些材料的耐熱性較低。過熱會導致基材翹曲、分層甚至燃燒。

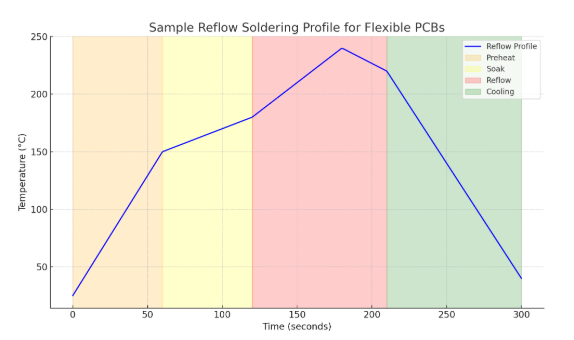

要為柔性 PCB 開發有效的回流焊曲線,請考慮以下事項:
較低的峰值溫度:與可承受 245-260°C 峰值溫度的剛性板不同,柔性板通常需要 220-235°C 的峰值溫度。 這最大限度地減少了材料上的熱應力。
逐步提升:較慢的斜坡速率(每秒 1-2°C)有助于防止熱沖擊。溫度的突然變化會導致電路板翹曲或元件移動。
更短的浸泡時間:將浸泡區(通常為 150-180°C)的時間限制為 60-90 秒。這減少了長時間的熱暴露,同時確保焊膏正確激活。
冷卻速率:每秒 2-4°C 的受控冷卻速率可防止電路板和焊點中出現內應力,這可能導致裂紋或故障。
測試和優化回流焊曲線至關重要。許多制造商在焊接過程中使用熱分析工具來監控電路板不同區域的溫度。此數據有助于微調柱溫箱設置以獲得一致的結果。例如,經過充分優化的輪廓可以將缺陷率降低多達 30%,從而確保更堅固的焊點和更好的可靠性。
用于柔性 PCB 組裝的模板設計在確保正確的焊膏應用方面起著至關重要的作用。由于柔性板更薄且更容易移動,因此模板設計必須考慮這些因素,以避免焊料不足或橋接等問題。
以下是模板設計的一些最佳實踐:
材料和厚度:對于柔性板上常見的細間距組件,請使用厚度為 0.1-0.12 mm 的不銹鋼模板。較薄的模板可以更好地控制焊膏量,從而降低焊膏過量的風險。
孔徑設計:孔徑應略小于焊盤尺寸(通常為焊盤面積的 80-90%),以防止焊料橋接。例如,如果焊盤的寬度為 0.5 mm,則孔徑可能設計為 0.4-0.45 mm。
對齊功能:在模板和板上包含基準標記,以確保精確對齊。這對于柔性板尤其重要,因?yàn)榧词故呛苄〉腻e(cuò)位也會導致焊點有缺陷。
打印過程中的支持:在焊膏印刷過程中,在柔性板下方使用支撐板或固定裝置以保持其平整。這可以防止電路板彎曲并確保均勻的漿料沉積。
設計良好的模板可以通過最大限度地減少焊接過程中的缺陷來提高一次通過率。定期檢查和清潔模板也有助于保持一致性,尤其是對于大批量生產。
柔性 PCB 的自動光學檢測 (AOI) 是 SMT 組裝中的關鍵質量控制步驟。AOI 系統使用高分辨率相機和高級算法來檢測缺陷,例如組件未對準、焊料缺失或立碑。然而,由于其非剛性性質,檢測柔性板帶來了獨特的挑戰。
以下是優化柔性 PCB 的 AOI 的方法:
板平整度:就像在其他步驟中一樣,在檢查過程中將電路板固定在夾具中是必不可少的。如果電路板不平坦,AOI 系統可能會將反射或陰影誤解為缺陷,從而導致誤報。
定制檢測參數:調整 AOI 軟件以考慮柔性板的獨特表面特性。例如,與剛性板相比,聚酰亞胺材料可能具有不同的反射率,需要特定的照明和相機設置。
關注焊點:由于柔性板通常用于高機械應力的應用,因此焊點質量至關重要。AOI 系統應進行編程,以仔細檢查接頭的完整性,尋找在彎曲或振動下可能失效的裂紋或焊料不足。
缺陷分類:訓練 AOI 系統以區分實際缺陷和由電路板靈活性引起的可接受變化。這減少了不必要的返工并加快了檢測過程。
在電路板進入最終測試或部署之前,為柔性 PCB 實施 AOI 可以捕獲高達 95% 的組裝缺陷。這不僅提高了產品可靠性,而且通過減少人工檢查需求節省了時間和資源。
除了討論的核心領域之外,要在柔性板上成功進行 SMT 組裝,還需要牢記其他幾個最佳實踐:
物料搬運:始終小心處理柔性板,以免起皺或撕裂。將它們平放或存放在保護性包裝中,以防止在組裝前損壞。
保護涂層:焊接后,涂上保形涂層以保護電路板免受潮濕、腐蝕和機械應力的影響。這對于在惡劣環境中使用的柔性板尤其重要,因?yàn)樗梢詫⑵涫褂脡勖娱L(zhǎng)多達 50%。
測試和驗證:組裝后進行徹底的電氣測試,以驗證連接和功能。柔性板通常用于緊湊、高密度的設計,因此即使是一個錯誤的連接也可能導致整個設備無法使用。
與供應商合作:與您的材料和組件供應商密切合作,以確保兼容性。例如,確認焊膏和組件適合用于柔性板的較低溫度曲線。
通過遵循這些做法,您可以最大限度地降低風險并確保您的柔性 PCB 符合最高的質量和性能標準。
掌握柔性板上的 SMT 組裝需要關注細節、專業設備和定制流程。從解決柔性板上的拾取和放置挑戰到優化柔性 PCB 的回流焊接曲線、模板設計和 AOI,每個步驟在最終結果中都起著至關重要的作用。通過實施本指南中概述的技術和最佳實踐,您可以克服柔性 PCB 的 SMT 工藝的獨特挑戰,并獲得可靠、高質量的結果。
