首頁 > 技術資料 > 電容器中的ESR和ESL:了解它們對電路性能的影響

電容器中的ESR和ESL:了解它們對電路性能的影響

  • 2025-07-02 10:05:00
  • 瀏覽量:65

電容器是電子電路中必不可少的元件,但它們的性能并不像存儲和釋放電荷那么簡單。等效串聯電阻 (ESR) 和等效串聯電感 (ESL) 這兩個經常被忽視的因素在電容器的行為方式中起著關鍵作用,尤其是在高頻應用中。如果您想知道電容器 ESR 和 ESL 如何影響電路性能,答案在于它們對阻抗和能量損耗的影響。高 ESR 會導致功率損耗和熱量,而高 ESL 會增加阻抗,從而降低高頻下的性能。在這篇博客中,我們將深入探討電容器 ESR、電容器 ESL、等效串聯電阻、等效串聯電感、電容器阻抗和高頻電容器行為,以幫助您設計更好的電路。



什么是電容器中的 ESR 和 ESL?

在我們探索它們的影響之前,讓我們定義 ESR 和 ESL。電容器不是完美的組件;它們具有影響其性能的寄生特性。ESR 或等效串聯電阻是與電容器內部結構(包括其引線、電極和介電材料)相關的電阻。ESL 或等效串聯電感是由電容器的引線和內部結構引起的電感,在較高頻率下變得很大。

將 ESR 想象成一個與理想電容器串聯的微小電阻器,導致能量以熱量的形式損失。ESL 就像一個小電感器,影響電容器對電壓或電流快速變化的響應方式。這些因素共同影響了整體電容器阻抗,而電容器阻抗決定了電容器在電路中的表現,尤其是在高頻條件下。

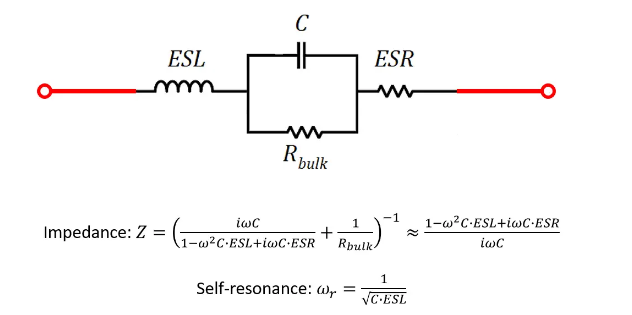

具有 ESR 和 ESL 元件的簡化電容器模型



為什么 ESR 和 ESL 在電路設計中很重要?

在理想情況下,電容器的電阻和電感為零,但實際電容器總是具有一定程度的 ESR 和 ESL。這些寄生效應會顯著改變電路性能,尤其是在電源、濾波器和高速數字電路等應用中。

例如,在電源電路中,具有高 ESR 的電容器會因功率耗散而導致過熱并降低效率。在高頻電路中,例如在時鐘速度為 1 GHz 或更高的現代微處理器中發現的電路中,高 ESL 會導致電容器的行為更像電感器,從而增加阻抗并且無法有效過濾噪聲。了解并最小化電容器 ESR 和 ESL 對于優化電路性能至關重要。

電容器阻抗的作用

電容器阻抗是與交流電路中電流的總相反值,它受 ESR 和 ESL 以及電容器電容的影響。在低頻下,阻抗以電容為主,并隨著頻率的增加而減小。然而,隨著頻率的升高,ESL 開始接管,導致阻抗增加。ESR 在所有頻率上的阻抗中增加了一個恒定的電阻分量。

這種行為通??梢暬癁樽杩古c頻率關系圖上的“V 形”曲線。在“V”的底部,電容器達到其自諧振頻率 (SRF),其中電容和電感效應相互抵消,阻抗處于最低水平,主要由 ESR 決定。在 SRF 之外,由于 ESL,電容器更像一個電感器,這在高頻應用中可能會出現問題。

帶 SRF 的電容器阻抗與頻率曲線



深入了解等效串聯電阻 (ESR)

ESR 或等效串聯電阻表示電容器內的電阻損耗。這些損耗來自電容器中使用的材料,例如電介質、電極和引線。ESR 在電容器處理大電流的應用中尤為重要,例如電源去耦或?yàn)V波。

高 ESR 值意味著更多的能量以熱量的形式損失,從而降低電路的效率。例如,在工作頻率為 100 kHz 的開關電源中,ESR 為 100 mΩ 的電容器通過 1 A 的紋波電流時,將耗散 0.1 W 的功率作為熱量(以 I2R 或 12 × 0.1 計算)。隨著時間的推移,這種熱量會使電容器和附近的其他組件退化,從而縮短設備的使用壽命。

在此類應用中,低 ESR 電容器通常是首選,因?yàn)樗鼈兛梢宰畲笙薅鹊販p少功率損耗和熱量產生。例如,與電解電容器(范圍從 50 mΩ 到幾歐姆)相比,陶瓷電容器的 ESR 值通常較低(通常低于 10 mΩ),因此更適合大電流或高效率設計。

受 ESR 影響的應用程序

在電源電路中,ESR 直接影響輸出電壓紋波。較高的 ESR 會導致更大的電壓波動,從而導致敏感電子設備不穩定。在音頻電路中,高 ESR 會引入噪聲或失真,從而影響音質。在這些情況下,選擇具有適當 ESR 值的電容器對于保持性能至關重要。



探索等效串聯電感 (ESL)

ESL 或等效串聯電感源于電容器的物理結構,尤其是引線和電極的構造方式。雖然 ESL 在低頻下可能可以忽略不計,但它成為高頻電容器行為的主導因素。

在高頻下,ESL 會導致電容器的阻抗上升,從而降低其作為濾波器或去耦元件的有效性。例如,在信號頻率高于 100 MHz 的高速數字電路中,具有高 ESL 的電容器可能無法抑制噪聲,從而導致信號完整性問題。這就是為什么在此類應用中經常使用多層陶瓷電容器 (MLCC) 等低 ESL 電容器的原因,因?yàn)榕c標準電解電容器的 5-10 nH 相比,它們的 ESL 值可以低至 0.5 nH。

高頻電容器行為和 ESL

在高頻電路中,電容器通常用于對電源線進行去耦或過濾噪聲。但是,如果 ESL 太高,電容器可能會以低于預期的頻率諧振,從而使其無效。電容器的自諧振頻率 (SRF) 由其電容和 ESL 決定,標志著它從電容行為轉變?yōu)殡姼行袨榈狞c(diǎn)。例如,ESL 為 1 nH 的 1 μF 電容器的 SRF 約為 5 MHz(計算為 1/(2π√(LC)))。超過此頻率,電容器將無法按預期工作。

帶去耦電容器的高頻電路



ESR 和 ESL 如何影響電路性能

ESR 和 ESL 的綜合效應可以決定電路性能的成敗,具體取決于應用。讓我們分解一下這些因素至關重要的一些常見情況。

電源穩定性

在電源中,電容器用于平滑電壓紋波并穩定輸出。具有高 ESR 的電容器會增加紋波電壓,從而導致微控制器或放大器等設備運行不穩定。同樣,高 ESL 會導致電容器無法過濾高頻噪聲,從而導致電磁干擾 (EMI) 問題。

高速數字電路

在現代電子產品(如智能手機或計算機)中,信號速度通常超過 1 GHz。在這些頻率下,即使是少量的 ESL 也會產生很大的阻抗,從而阻止電容器有效地對電源線進行去耦。這可能會導致電壓降或噪聲,從而影響數據完整性。設計人員通常并聯使用多個不同值(例如 0.1 μF 和 1 μF)的電容器,以覆蓋較寬的頻率范圍并最大限度地減少 ESL 的影響。

射頻和通信系統

在射頻 (RF) 電路中,電容器必須處理數百 MHz 至 GHz 范圍內的頻率。高 ESL 可以將 SRF 移動到較低的值,使電容器不適合預期的頻率范圍。在這些設計中,低 ESL 和低 ESR 電容器對于確保適當?shù)男盘?hào)過濾和最小損耗至關重要。



選擇合適的電容器:平衡 ESR 和 ESL

為您的電路選擇電容器涉及根據應用要求平衡電容、ESR 和 ESL。以下是選擇正確組件的一些實用技巧:

  • 對于電源:選擇低 ESR 的電容器,以最大限度地減少熱量和紋波電壓。鉭或低 ESR 電解電容器通常是大容量電容的不錯選擇,而陶瓷電容器可以處理高頻噪聲。

  • 對于高頻電路:優先考慮低 ESL 電容器,例如 MLCC,以確保在高頻下的有效性能。檢查 SRF 以確認它與您的工作頻率范圍匹配。

  • 一般用途:如果您的應用在中低頻(低于 1 MHz)下工作,則具有中等 ESR 和 ESL 的標準電解電容器或陶瓷電容器可能就足夠了。

請始終查閱電容器的數據表以了解 ESR 和 ESL 規格,因?yàn)檫@些值在不同類型和制造商之間可能會有很大差異。此外,還要考慮工作溫度和電壓降額,因?yàn)檫@些會隨著時間的推移影響 ESR。



將 ESR 和 ESL 影響降至最低的實用技巧

雖然您無法完全消除 ESR 和 ESL,但您可以采取措施減少它們對電路的影響:

  • 使用并聯電容器:將不同值的電容器組合在一起可以覆蓋更寬的頻率范圍,用較小的低 ESL 電容器補償較大電容器中的高 ESL。

  • 優化 PCB 布局:最大限度地減少電容器與其所用元件之間的走線長度和環路面積,以減少額外的電感和電阻。

  • 選擇正確的電介質:不同的介電材料會影響 ESR 和 ESL。例如,X7R 陶瓷電容器為許多應用提供了電容和低寄生效應的良好平衡。



掌握電容器選擇以實現最佳性能

了解電容器 ESR 和 ESL 對于設計高效可靠的電子電路至關重要。等效串聯電阻和電感直接影響電容器阻抗和高頻電容器行為,影響從電源穩定性到高速設計中信號完整性的方方面面。通過仔細選擇具有適當 ESR 和 ESL 值的電容器,并優化電路布局,您可以確保項目具有更好的性能和更長的使用壽命。
