高速PCB設計—機電元件選擇工程師指南

  • 2025-07-02 09:26:00
  • 瀏覽量:49

在快節奏的電子產品世界中,設計高速印刷電路板 (PCB) 是一項復雜的任務,需要精確度和專業知識。這個過程最關鍵的方面之一是選擇合適的機電元件。這些組件(如連接器和繼電器)在確保 PCB 信號完整性、最大限度地減少電磁干擾 (EMI) 和減少信號損失方面發揮著至關重要的作用。




為什么機電元件選擇在高速 PCB 設計中很重要

高速 PCB 在即使很小的設計缺陷也可能導致信號衰減或 EMI 等重大問題的頻率下工作。機電元件通常是 PCB 和外部系統之間的橋梁,因此選擇它們對于保持性能至關重要。選擇不當?shù)慕M件可能會引入噪聲、增加信號損失或損害整體系統的完整性。通過專注于正確的機電組件選擇標準,您可以確保無縫數據傳輸、減少干擾并實現穩健的設計。



高速 PCB 中機電元件選擇的關鍵標準

為高速設計選擇機電元件需要深入了解幾個因素。下面,我們分解了最重要的考慮因素,以指導您的決策過程。

1. 頻率范圍和高頻連接器

在高速 PCB 設計中,組件必須支持系統的工作頻率,通常在千兆赫茲 (GHz) 范圍內。高頻連接器對于在這些速度下保持信號質量至關重要。尋找具有低插入損耗和高回波損耗規格的連接器。例如,額定頻率為 10 GHz 且插入損耗小于 0.5 dB 的連接器可確保將信號衰減降至最低。

此外,還要考慮連接器的阻抗匹配,對于大多數高速應用,通常為 50 歐姆。不匹配的阻抗會導致信號反射,從而導致數據錯誤。選擇具有嚴格容差和屏蔽的連接器,以防止串擾和 EMI。

2. 用于減少信號延遲的低電感繼電器

繼電器通常用于高速系統中,用于切換信號或電源。然而,標準繼電器可能會引入寄生電感,這會延遲信號傳播并影響時序。低電感繼電器旨在最大限度地減少這種影響,在高速應用中提供更快的開關時間和更好的性能。

例如,電感小于 1 nH 的繼電器非常適合在工作頻率為 5 GHz 或更高的電路中保持信號定時。檢查繼電器的數據表,了解接觸電阻和開關速度,因為這些也會影響性能。選擇帶鍍金觸點的繼電器,以確保低電阻和長期可靠運行。

3. 最大限度地減少機電元件中的 EMI

電磁干擾 (EMI) 是高速 PCB 設計中的主要問題,因為它會破壞信號完整性并導致系統故障。為了最大限度地降低機電元件的 EMI,請優先考慮具有內置屏蔽或接地功能的組件。帶有金屬外殼或集成 EMI 墊圈的連接器可以顯著降低噪聲耦合。

定位也是關鍵。將連接器和繼電器放置在遠離高速信號走線的位置,以避免干擾。如果可能,在機電元件附近使用差分信號來抵消共模噪聲。最后,通過將元件屏蔽連接到實心接地層來確保正確接地,從而減少潛在 EMI 拾取的環路面積。

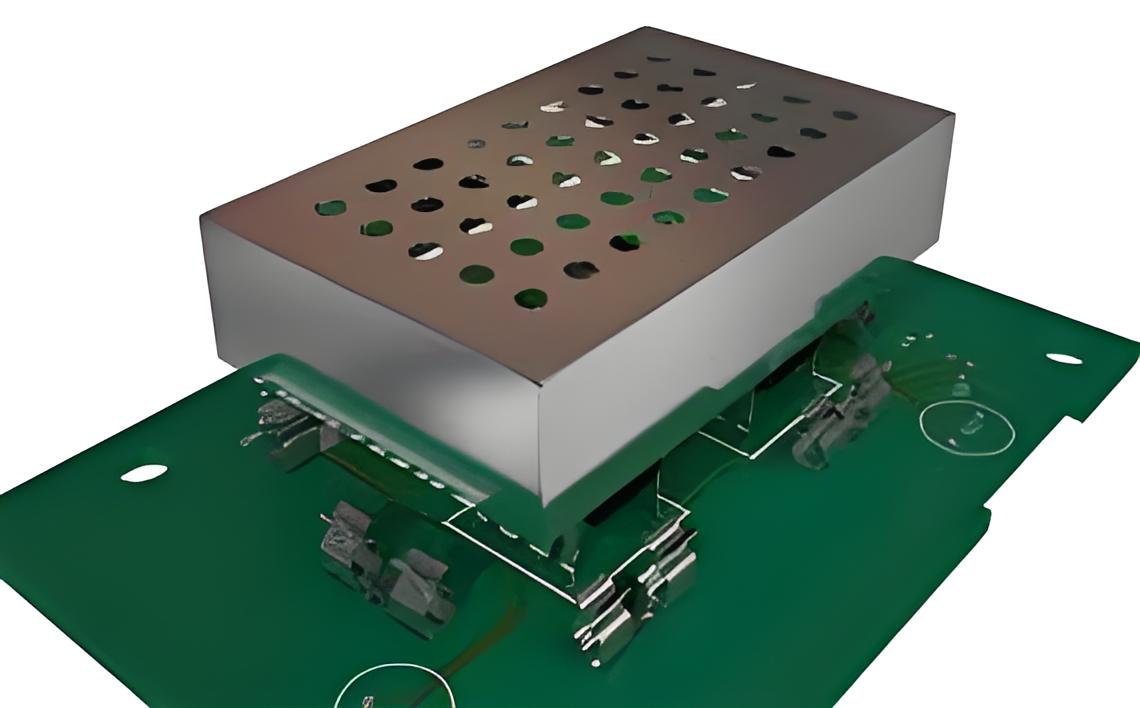

用于 PCB 設計的機電元件中的 EMI 屏蔽。

4. 機電元件中的信號損失

信號損失是高速設計中的一個關鍵問題,尤其是當信號通過連接器或繼電器時。機電元件中的信號損失可能是由于電阻、介電損耗或接觸質量差造成的。為了解決這個問題,請選擇具有低介電常數和最小接觸電阻的元件。例如,介電常數低于 3.5 的連接器可以減少高頻下的信號衰減。

注意組件中使用的材料。與標準塑料相比,PTFE(特氟龍)等高質量絕緣體可以降低介電損耗。此外,確保連接干凈安全,以避免觸點松動或腐蝕隨時間推移導致信號衰減。

5. 機械耐久性和環境因素

高速 PCB 通常在苛刻的環境中運行,因此機電元件必須承受物理應力、溫度波動和濕度。選擇具有高插拔次數的組件(例如,額定插拔次數為 5000+ 次的連接器)以確保長期可靠性。尋找耐腐蝕的材料,例如不銹鋼或鍍金,特別是用于戶外或工業應用。

溫度額定值同樣重要。額定溫度為 -40°C 至 85°C 的繼電器或連接器可以應對極端條件,而不會降低性能。檢查是否符合 RoHS 等行業標準,以確保環境安全性和兼容性。




使用機電元件進行高速 PCB 設計的最佳實踐

除了元件選擇之外,如何將機電元件集成到 PCB 布局中也會顯著影響性能。以下是一些優化高速 PCB 設計的行之有效的策略。

1. 優化 PCB 布局以實現信號完整性

PCB 信號完整性直接受走線布線和元件布局的影響。保持高速跡線盡可能短而直,以減少信號延遲和反射。避免將機電元件放置在敏感走線附近,以防止噪聲耦合。使用受控阻抗走線,為高頻信號保持一致的 50 歐姆阻抗。

在信號層下方加入實心接地層,以提供低阻抗返回路徑。這降低了 EMI 并提高了信號質量。對于連接器,將去耦電容器(例如 0.1 μF)放置在靠近電源引腳的位置,以穩定電壓和過濾噪聲。

在高速設計中實現信號完整性的 PCB 布局。

2. 使用仿真工具進行驗證

在完成設計之前,使用仿真軟件對信號行為進行建模并識別潛在問題。工具可以模擬由機電組件引起的信號損耗、EMI 和阻抗失配。例如,運行時域反射法 (TDR) 分析可以揭示連接器接口處的阻抗不連續性,從而允許您相應地調整設計。

仿真還有助于驗證低電感繼電器在高速條件下的性能。通過對開關瞬變進行建模,您可以確保繼電器不會給系統帶來不可接受的延遲或噪聲。

3. 測試和迭代以獲得最佳性能

組裝 PCB 后,進行全面測試以驗證組件性能。使用矢量網絡分析儀 (VNA) 測量連接器的插入損耗和回波損耗。使用示波器測試繼電器的開關速度和信號保真度。如果出現問題,請迭代組件選擇或布局調整以解決這些問題。

例如,如果連接器在 8 GHz 時顯示高信號損耗,請考慮將其替換為具有更好高頻性能的型號。記錄測試結果,為未來設計構建知識庫,確保持續改進。



常見挑戰以及如何克服這些挑戰

即使經過仔細規劃,在為高速 PCB 選擇機電組件時也可能出現挑戰。以下是一些常見問題和解決方案,可使您的項目保持正軌。

1. 平衡成本和性能

高性能組件通常價格較高,這可能會給預算帶來壓力。為了平衡成本和性能,請優先考慮設計的關鍵區域。例如,為關鍵信號路徑投資優質高頻連接器,同時為要求較低的連接使用更實惠的選項。比較數據表以查找符合您規格的組件,而不會出現不必要的過度規格。

2. 管理空間限制

高速 PCB 的空間通常有限,因此很難放置大型機電元件。盡可能選擇緊湊的表面貼裝元件。如果空間非常狹小,請考慮為高密度應用設計的定制連接器或繼電器。首先調整布局以適應關鍵組件,然后圍繞它們布線。

3. 解決兼容性問題

確保機電組件與 PCB 設計之間的兼容性至關重要。不匹配的連接器或繼電器會導致機械或電氣故障。在最終確定選擇之前,請務必驗證引腳配置、額定電壓和電流容量。與供應商交叉檢查兼容性數據,以避免在組裝過程中出現意外。

緊湊的高速 PCB 設計,帶有機電組件。




構建高性能高速 PCB

選擇正確的機電元件是高速 PCB 設計成功的基石。通過關注頻率范圍、電感、EMI 抑制和信號損耗等機電元件選擇標準,您可以創建具有卓越性能和可靠性的設計。將精心選擇與優化布局、仿真和全面測試等最佳實踐相結合,確保您的 PCB 滿足現代高速應用的需求。
