電容器難題:解決數字電路設計中的去耦挑戰
工程師面臨的最大障礙之一是管理噪聲和電壓波動,這可能會破壞敏感元件的性能。這就是去耦電容器發揮作用的地方。如果您正在為去耦電容器的選擇、了解電容器的 ESR 和 ESL 或優化旁路電容器的 PCB 布局而苦苦掙扎,那么您來對地方了。本篇博文將指導您了解解決去耦挑戰的基本知識,提供實用技巧和詳細見解,以實現更好的數字電路設計。
去耦電容器,通常稱為旁路電容器,是數字電路設計中必不可少的元件。它們充當本地能量儲存器,在突然需求時為集成電路 (IC) 提供快速突發電流。這有助于保持穩定的電壓供應,并減少可能干擾信號完整性的噪聲。
在數字電路中,IC 會快速切換狀態,從而產生高頻噪聲和瞬態電流。如果沒有適當?shù)娜ヱ?,這些波動會導致電壓下降或尖峰,從而導致不穩定的行為甚至系統故障。放置得當?shù)娜ヱ铍娙萜魍ㄟ^過濾噪聲和穩定電源來消除這些問題。
為您的數字電路設計選擇合適的去耦電容器并不總是那么簡單。如果不仔細考慮,有幾個因素可能會影響性能。讓我們探討一下主要挑戰以及如何應對這些挑戰。
電容值決定了電容器可以存儲和釋放多少電荷。對于數字 IC,常見值范圍為 0.01 μF 至 1 μF,具體取決于您所針對的噪聲頻率。低頻噪聲通常需要較大的電容器(如 1 μF),而高頻噪聲最好使用較小的值(如 0.1 μF 或 0.01 μF)來處理。
一種常見的方法是并聯使用多個不同值的電容器。例如,將 1 μF 電容器與 0.1 μF 電容器組合使用可以覆蓋更寬的頻率范圍。這可確保您的電路免受低頻和高頻干擾。
每個電容器都有稱為等效串聯電阻 (ESR) 和等效串聯電感 (ESL) 的寄生元件。這些特性會限制去耦電容器的有效性,尤其是在高頻下。
電容器 ESR:這是電容器的內阻。高 ESR 會在突然的電流需求期間導致電壓下降,從而降低電容器穩定電源的能力。對于數字電路,應使用低 ESR 的電容器,通常低于 0.1 歐姆,適用于高速應用。
電容器 ESL:這表示電容器及其引線內的電感。在高頻下,ESL 可能占主導地位,使電容器的行為更像電感器,而不是噪聲濾波器。低 ESL 電容器通常采用較小的封裝,如 0402 或 0201,非常適合工作在 100 MHz 以上的現代數字設計。
選擇具有低 ESR 和 ESL 的電容器對于在高速數字電路中保持電源完整性至關重要。在做出選擇之前,請務必查看制造商的數據表以了解這些規格。
電容器的額定電壓必須高于電路中預期的最大值,以防止擊穿。一般規則是選擇額定電壓至少比電源電壓高 50% 的電容器。對于 3.3V 系統,請選擇額定電壓為 6.3V 或更高的電容器。
溫度穩定性是另一個因素。陶瓷電容器通常用于去耦,在高溫或直流偏置時可能會損失電容。尋找具有 X7R 或 X5R 電介質的電容器,以便在較寬的溫度范圍(-55°C 至 125°C)內具有更好的穩定性。

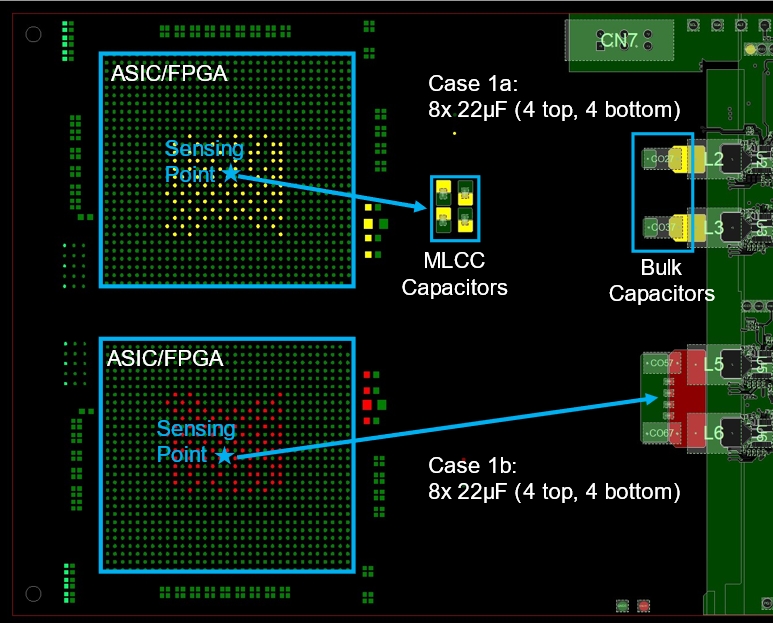

如果其布局和布局沒有優化,即使是最好的去耦電容器也不會表現良好。不良的 PCB 設計會引入寄生電感和電阻,從而抵消電容器的優勢。以下是有效旁路電容器 PCB 布局的關鍵技巧。
去耦電容越靠近 IC 的電源引腳,它就越能更好地響應瞬態電流需求。將電容器放置在距離電源引腳 1-2 mm 的范圍內,以最大限度地減少環路電感。電流路徑越短,電感越低,從而提高高頻性能。
電容器和 IC 之間的長而窄的走線會引入不需要的電感,從而降低電容器的效率。使用短而寬的走線或多個過孔將電容器連接到電源層和接地層。這樣可以保持低阻抗并確保快速電流傳輸。
在多層 PCB 中,使用過孔將去耦電容器直接連接到電源層和接地層。避免通過單個過孔連接多個電容器,因為這會造成瓶頸并增加電感。每個 capacitor 都應該有自己的一組 viaas 以獲得最佳性能。
在具有多個 IC 的設計中,應策略性地在整個電路板上分配去耦電容器。將大容量電容器(10 μF 至 100 μF)放置在電源入口點附近以處理低頻噪聲,并在每個 IC 附近使用更小的電容器(0.1 μF 至 1 μF)來處理高頻噪聲。這種分層方法可確保全面的噪聲抑制。
即使有最好的意圖,去耦電容實現中的錯誤也可能導致性能問題。以下是數字電路設計中需要避免的一些常見陷阱。

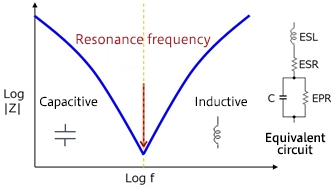

電容器具有自諧振頻率,超出該頻率后,由于 ESL,它們更像電感器。如果多個電容器以相同的頻率諧振,它們會產生阻抗峰值,從而加劇噪聲問題。為避免這種情況,請使用不同的電容值或封裝尺寸來選擇具有交錯諧振頻率的電容器。
輸電網絡的整體阻抗在去耦效果中起著重要作用。設計不佳、高阻抗的 PDN 甚至會使最好的電容器變得毫無用處。使用仿真工具分析 PDN 阻抗,并確保其在整個工作頻率范圍內(數字電路通常為 1 kHz 至 100 MHz)保持在目標值(如 0.1 歐姆)以下。
隨著時間的推移,電容器會退化、失去電容或增加 ESR。電解電容器尤其如此,但在用于去耦的陶瓷類型中不太常見。通過選擇具有較高初始電容或額定電壓的電容器來考慮降額,以確保長期可靠性。
現在我們已經介紹了挑戰和陷阱,讓我們總結一些實用技巧,以改進數字電路設計中的去耦策略。
使用電容器值的組合:將較大的電容器(1 μF 至 10 μF)與較小的電容器(0.01 μF 至 0.1 μF)配對,以覆蓋較寬的頻譜。這可確保同時解決低頻和高頻噪聲。
優先考慮低 ESR 和 ESL:對于高速設計,請選擇寄生值低的陶瓷電容器。查看數據表中 ESR 是否低于 0.1 歐姆,并通過使用更小的封裝尺寸來最小化 ESL。
構建前模擬:使用 SPICE 或 PDN 分析工具來仿真您的解耦網絡。這有助于在制造 PCB 之前識別潛在問題,例如諧振或高阻抗。
在真實條件下測試:組裝電路板后,使用示波器測量電壓紋波和噪聲。尋找超過電源電壓 5-10% 的尖峰(例如,3.3V 電源軌為 0.165V),并根據需要調整電容器位置或值。
去耦電容器是可靠數字電路設計的基石,但其有效性取決于仔細的選擇和戰略性的 PCB 布局。通過了解電容器 ESR 和 ESL 等關鍵因素,選擇正確的電容值并優化旁路電容器的布局,您可以顯著提高電源完整性并降低設計中的噪聲。
