超越 IC:利用分立晶體管掌握高功率應用

  • 2025-07-02 09:36:00
  • 瀏覽量:48

當涉及到高功率應用時,分立晶體管仍然是工程師的首選解決方案。無論您是在研究分立晶體管放大器設計、大電流開關電路,還是使用分立元件設計穩健的電源,掌握分立晶體管的使用都是必不可少的。在本綜合指南中,我們將探討為什么分立晶體管對于高功率項目至關重要,如何選擇和使用它們進行設計,以及熱管理和可靠性的最佳實踐。



為什么選擇分立晶體管用于高功率應用?

分立晶體管,如雙極結型晶體管 (BJT) 和金屬氧化物半導體場效應晶體管 (MOSFET),在高功率場景中比 IC 具有獨特的優勢。與通常受功率耗散和電流處理限制的 IC 不同,分立元件可以管理更高的電壓和電流——有時在單個器件中超過 100V 和 50A。這使它們成為功率放大器、電機控制和工業電源等應用的理想選擇。

除了原始功率之外,分立晶體管還提供靈活性。工程師可以通過選擇具有精確特性(如擊穿電壓或開關速度)的元件來定制電路,以滿足特定需求。這種級別的控制通常無法通過預先設計的 IC 來實現。在以下部分中,我們將深入探討實際應用和設計技巧,以幫助您充分利用分立晶體管的潛力。




分立晶體管放大器設計:構建功率和精度

放大器是許多電子系統的基石,從音頻設備到工業控制。在設計高功率放大器時,分立晶體管放大器設計可提供無與倫比的性能。讓我們分解一下使用分立元件構建穩健放大器的關鍵考慮因素。

選擇合適的晶體管

對于功率放大器,BJT 和 MOSFET 是最常見的選擇。BJT 通常因其高電流增益和線性度而成為線性放大器的首選。例如,電流增益 (hFE) 為 100 的 BJT 可以以最小的輸入電流驅動顯著的輸出功率。另一方面,MOSFET 因其快速開關速度而在高頻應用中表現出色,在優化設計中通常達到 1 MHz 或更高。

設計電路

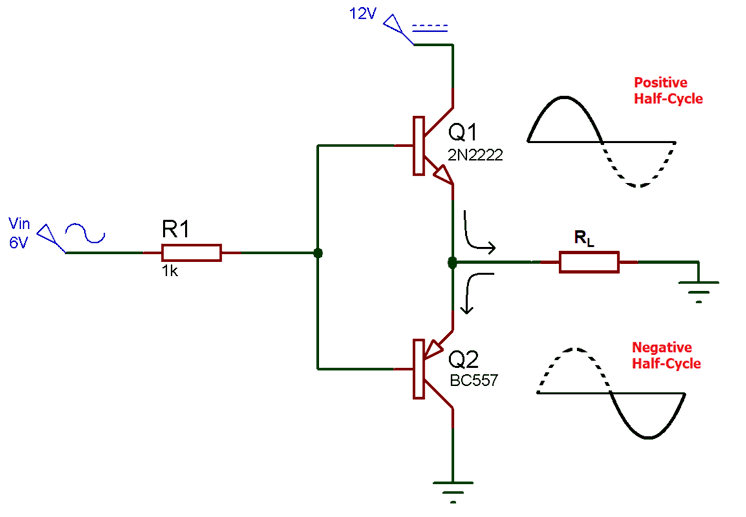

功率放大器的常見配置是推挽式拓?fù)?,它使用一對晶體管來處理正和負信號周期。這種設計最大限度地減少了失真并最大限度地提高了效率。例如,在 AB 類放大器中,您可以使用兩個偏置電流為 50mA 的互補晶體管來減少交越失真,同時為 8 歐姆負載保持高達 100W 的功率輸出。

確保適當?shù)钠茫詫⒕w管保持在其有源區域。偏置不良的晶體管可能會使信號過熱或失真。使用電阻器或二極管設置穩定的靜態點,并始終計算功率耗散(在高功率設計中,每個晶體管通常在 5-20W 的范圍內)以避免熱失控。




大電流開關電路:采用分立晶體管的功率控制

在電機驅動器、逆變器和電源轉換器等應用中,大電流開關電路至關重要。分立晶體管,尤其是 MOSFET,由于其低導通電阻 (RDS(on)) 并且在許多情況下能夠處理超過 30A 的電流,因此非常適合這些任務。

關鍵設計原則

開關電路要求晶體管快速導通和關斷,同時最大限度地減少功率損耗。低 RDS(on) 值(在現代功率 MOSFET 中通常低于 0.01 歐姆)可降低導通損耗。但是,快速開關會引入電磁干擾 (EMI)。為了緩解這種情況,請?zhí)砑訓艠O電阻器(通常為 10-100 歐姆)以略微減慢轉換并減少振鈴。

另一個問題是柵極驅動電壓。對于 N 溝道 MOSFET,通常需要 10-15V 的柵極電壓才能完全打開器件并實現最小電阻。確保您的驅動器電路能夠提供具有足夠電流的電壓,尤其是在開關損耗可能達到幾瓦的高頻應用中。

實例

考慮處理 24V 和 20A 的直流電機控制器。為了安全起見,合適的 MOSFET 可能具有 60V 的擊穿電壓(考慮到電壓尖峰)和 40A 的連續額定電流。在開關期間,由于 10 kHz 的轉換損耗,該器件可能會散發 2-5W 的熱量。我們稍后將討論的正確散熱在這里至關重要。

大電流開關電路



分立 MOSFET 選型指南:尋找完美契合

選擇正確的組件是任何成功設計的基礎。本分立式 MOSFET 選型指南將幫助您了解在為高功率應用選擇 MOSFET 時要考慮的關鍵參數。

電壓和電流額定值

始終選擇額定電壓至少比系統最大電壓高 20-30% 的 MOSFET,以考慮瞬態。對于電流,請選擇額定負載至少為預期負載兩倍的設備,以確保可靠性。例如,在負載為 10A 的 48V 系統中,選擇額定電壓為 60-75V 和 20-25A 的 MOSFET。

導通電阻和柵極電荷

RDS(on) 直接影響功率損耗。較低的值意味著運行過程中產生的熱量較少。柵極電荷 (Qg) 會影響開關速度——較低的 Qg(例如 20-50 nC)可實現更快的開關速度,但可能需要更穩健的柵極驅動器。根據應用程序的頻率和效率需求平衡這些因素。

散熱和封裝注意事項

高功率 MOSFET 通常采用 TO-220 或 TO-247 等封裝,支持散熱器以實現更好的熱管理。檢查從結點到外殼的熱阻 (Rth),通常為 0.5-2°C/W,以估計負載下的溫升。這可確保設備保持在安全工作區 (SOA) 內。



分立功率元件的熱管理:在壓力下保持冷卻

高功率應用會產生大量熱量,因此分立功率元件的熱管理成為重中之重。過熱會降低性能、縮短使用壽命或?qū)е聻?zāi)難性故障。以下是有效管理熱量的方法。

了解功率耗散

晶體管中的功率耗散來自導通和開關損耗。對于 RDS(on) 為 0.02 歐姆、承載 20A 電流的 MOSFET,導通損耗為 8W (P = I2R)。開關損耗取決于頻率和轉換時間,在高頻電路中通常會增加 2-10W 的功率。計算總耗散以調整冷卻解決方案的大小。

散熱器和熱界面材料

散熱器對于將熱量散發到周圍環境中至關重要。選擇熱阻足夠低的散熱器,以將晶體管的結溫保持在其最大額定值以下,通常為 150-175°C。 例如,電阻為 2°C/W 的散熱器可以處理 25W 的耗散和 50°C 的溫升。使用導熱膏或?qū)釅|來改善晶體管和散熱器之間的接觸,將熱阻降低多達 20%。

主動冷卻和布局提示

在極端情況下,可能需要使用風扇進行主動冷卻。確保組件周圍有適當?shù)臍饬?,并將大功率設備放置在遠離敏感電路的位置,以避免熱傳遞。在 PCB 上使用銅層作為額外的散熱器,特別是對于表面貼裝設備。



使用分立元件設計穩健的電源

電源是任何電子系統的支柱,設計帶有分立元件的穩健電源可確保在高功率環境中的可靠性。分立晶體管支持定制設計,比基于 IC 的現成解決方案更能處理極端條件。

線性電源與開關電源

線性電源在其傳輸元件中使用 BJT 或 MOSFET 來調節電壓。它們簡單且產生低噪聲,但效率低下,在大電流設計中,功耗通常超過 10-20W。另一方面,開關電源使用晶體管作為高頻開關 (20-100 kHz),以實現 85% 以上的效率。MOSFET 因其快速開關和低損耗而成為首選。

保護和穩定性

大功率電源必須包括過流和過壓保護。在限流電路中使用分立晶體管,如果電流超過閾值,例如 12V 系統中的 15A,則關閉電源。添加帶有分立元件的反饋回路以穩定輸出電壓,確保在變化的負載下將其保持在目標電壓的 1-2% 范圍內。

組件應力和降額

為確保使用壽命,請?jiān)诘陀谄渥畲箢~定值的情況下運行組件,以降低組件的額定值。例如,如果晶體管的額定電壓為 100V,請?jiān)谧畲?70-80V 的電路中使用它。這種做法可以減少壓力并延長電源的使用壽命,尤其是在可靠性至關重要的工業或汽車應用中。



釋放分立晶體管的力量

分立晶體管仍然是工程師處理高功率應用不可或缺的工具。從分立晶體管放大器設計到大電流開關電路,這些元件提供了 IC 通常無法比擬的靈活性、功率處理能力和可靠性。通過遵循分立 MOSFET 選擇指南,優先考慮分立功率元件的熱管理,并使用分立元件精心設計穩健的電源,您可以構建在苛刻條件下性能卓越的系統。
