首頁 > 技術資料 > 手動焊膏應用的注意事項

手動焊膏應用的注意事項

  • 2025-07-01 09:03:00
  • 瀏覽量:52

手動焊膏應用是從事 PCB 項目的業余愛好者和 DIY 愛好者的一項關鍵技能。無論您是使用焊膏注射器還是尋找模板替代品,了解正確的技術都可以決定您的焊接結果的成敗。在這份綜合指南中,我們將介紹手動焊膏應用的基本注意事項,并為業余焊接和 DIY PCB 組裝提供實用技巧。從焊膏點膠技巧到常見陷阱,這篇文章將幫助您每次都能獲得干凈、可靠的焊點。



什么是手動焊膏應用?

手動焊膏應用涉及在沒有自動化設備的情況下將微小的焊料顆粒和助焊劑的混合物涂在印刷電路板 (PCB) 的焊盤上。這種漿料在焊接過程中充當表面貼裝元件的粘合劑。業余愛好者經常使用焊膏注射器或其他工具將焊膏精確地沉積在需要的地方。與使用模板和機器的專業設置不同,手動應用需要穩定的手和對細節的關注,使其成為小規模 DIY PCB 項目的熱門選擇。

在下面的部分中,我們將深入探討最佳實踐和要避免的錯誤,以確保您的焊接過程順利有效。




為什么選擇手動焊膏應用?

對于業余焊接,手動焊膏應用具有幾個優點。它具有成本效益,因?yàn)樗恍枰嘿F的模板或自動分配器。它還為小批量或原型提供了靈活性,在這些情況下,創建自定義模板可能不切實際。只需一個焊膏注射器或一個簡單的工具,您就可以在家中進行復雜的設計。然而,該工藝需要精確性,以避免焊膏分布不均勻或焊橋等問題。

了解注意事項將幫助您最大限度地提高收益,同時最大限度地減少 DIY PCB 項目中的錯誤。



手動焊膏應用的 Dos

遵循最佳實踐是通過手動焊膏應用獲得專業品質結果的關鍵。以下是要記住的基本注意事項:

1. 選擇合適的焊膏

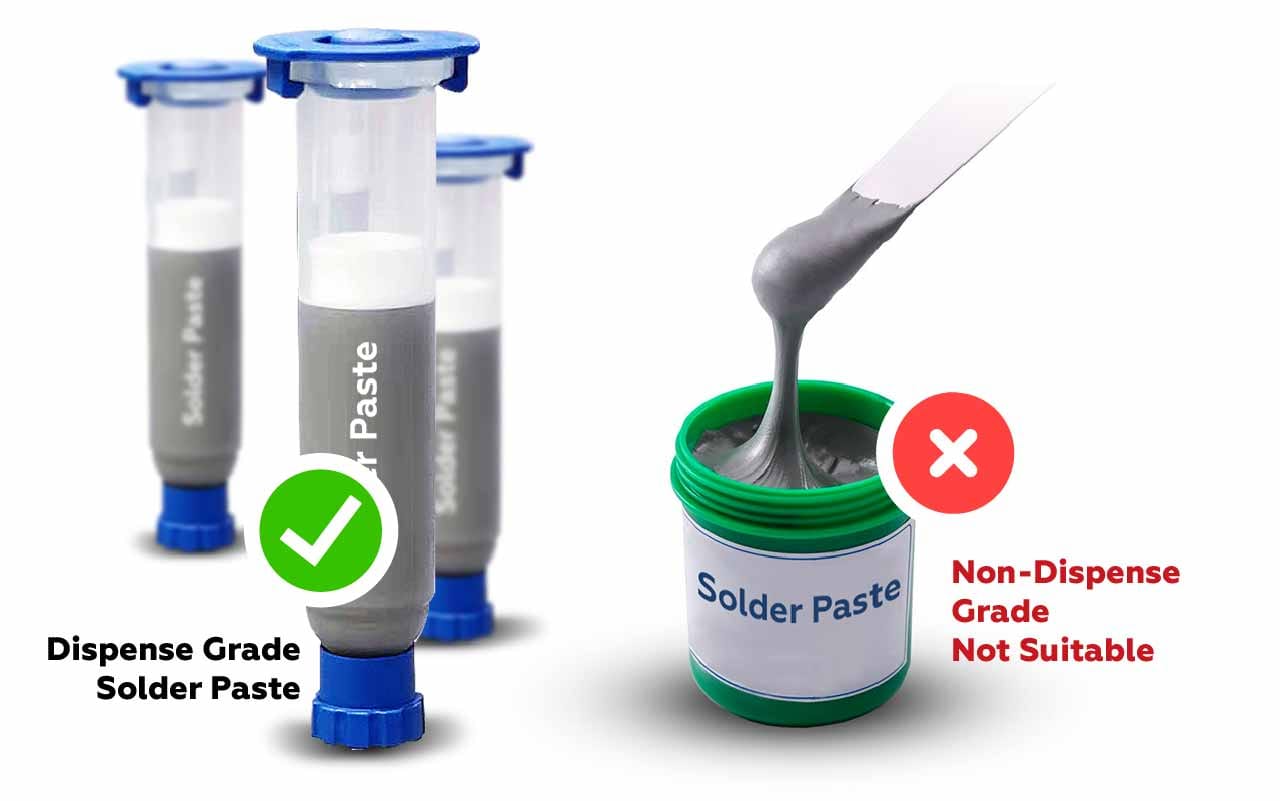

并非所有的焊膏都是一樣的。對于業余焊接,請選擇具有適合您項目的成分的焊膏,例如帶有免清洗助焊劑的無鉛選項。檢查合金類型——常見的選擇包括 Sn96.5/Ag3.0/Cu0.5 (SAC305),其熔化溫度約為 217-220°C。 此外,請確保顆粒大小(通常標記為 3 型或 4 型)與您的組件間距相匹配。較細的顆粒(4 型)非常適合較小的墊片和較狹小的空間,確保在應用過程中獲得更好的精度。

Solder - Paste-比較

2. 妥善存放焊膏

焊膏對溫度和濕度敏感。將其存放在 2-10°C 的冰箱中以保持其保質期,未開封時通常為 6-12 個月。使用前,讓糊狀物加熱至室溫約 1-2 小時,以避免冷凝,從而影響其稠度。適當?shù)膬Υ婵煞乐節{料變干或分離,確保在 DIY PCB 工作期間順利分配。

3. 務必使用正確的分配工具

對于手動應用,帶有細針尖(例如 22-25 號)的焊膏注射器是精確控制的理想選擇。將針的尺寸與您的焊盤尺寸相匹配 - 較小的針頭用于細間距元件,較大的針頭用于較大的焊盤。施加輕柔、一致的壓力,以避免堵塞或過度分配。如果沒有注射器,小牙簽或金屬探針可以作為非常小項目的模板替代品,盡管它需要格外小心。

4. 少量、受控地涂抹糊狀物

對于焊膏,通常少即是多。目標是用一層薄而均勻的層覆蓋大約 50-70% 的焊盤表面。對于典型的 0603 元件焊盤 (0.6mm x 0.3mm),一個直徑約為 0.3-0.4mm 的焊膏點就足夠了。焊膏過多會導致焊橋,而焊膏過少則可能導致焊點脆弱。在進行實際項目之前,在廢紙板上練習以感受正確的數量。

5. 在干凈、光線充足的環境中工作

灰塵、碎屑或光線不足會破壞您的焊接工作。將您的工作空間設置在干凈、平坦的表面上,并使用放大鏡或臺燈清楚地看到小墊子。戴上手套,以免皮膚油脂污染糊狀物或 PCB。清潔的環境降低了缺陷的風險,并使業余愛好者的焊接更加高效。

6. 應用后立即放置組件

焊膏在 30-60 分鐘后開始變干或失去粘性,具體取決于配方和房間條件。涂抹漿料后,請盡快放置組件,以確保正確粘附。使用鑷子進行精確放置,將元件引線與糊狀覆蓋的焊盤對齊。如果出現延遲,請檢查糊狀物是否仍然感覺粘稠;如果沒有,請將其清理干凈并重新涂抹。

7. 務必使用熱風站或回流焊法

涂覆焊膏和放置元件后,使用熱風站或回流焊爐熔化焊膏并形成焊點。對于業余愛好者,設置為 250-300°C 的熱風工具適用于大多數無鉛漿料。均勻加熱板,專注于糊狀區域約 30-60 秒,直到它融化成有光澤的接頭。請遵循焊膏制造商建議的回流焊曲線以獲得最佳效果,因?yàn)檫^熱會損壞組件。



手動焊膏應用的禁忌

避免常見錯誤與遵循最佳實踐同樣重要。以下是手動焊膏應用時要避免的關鍵注意事項:

1. 不要使用過期或儲存不當?shù)臐{料

過期的焊膏或在室溫下存放時間過長的焊膏可能會變成顆粒狀或分離,從而導致涂布不均勻。檢查有效期(通常印在容器上)并丟棄任何超過 12 個月的糊狀物。使用不合格的漿料可能會導致 DIY PCB 項目中的焊點不良或連接失敗。

2. 不要對注射器施加太大的壓力

使用焊膏注射器時,過大的壓力會導致焊膏不受控制地噴出,從而在 PCB 上造成混亂。這通常會導致焊盤之間出現焊橋或短路。輕輕、穩定地按壓,如果針頭堵塞,請立即停止。如果需要,用小刷子或壓縮空氣清潔尖端,然后小心地繼續清潔。

3. 應用前不要跳過清潔 PCB

PCB 上的污垢、助焊劑殘留物或指紋會阻止焊膏正確粘附。在開始之前,請務必用異丙醇(90% 或更高)和無絨布清潔板子。對于頑固的殘留物,請使用軟刷。干凈的表面可確保錫膏粘附在焊盤上,并在焊接過程中形成可靠的接頭。

4. 不要忽視元件放置精度

將元件放置在偏離中心或與焊膏未對齊的位置會導致立碑(元件的一端從焊盤上抬起)或連接薄弱?;亓骱盖白屑?xì)檢查對齊情況,并在需要時使用放大工具。對于細間距元件,即使是 0.1 毫米的錯位也會導致問題,因此請花點時間完成此步驟。

5. 不要重復使用舊的或干涸的糊狀物

如果焊膏在電路板或注射器中已經干涸,請勿嘗試通過添加助焊劑或其他液體來重復使用它。這會改變漿料的特性,并可能導致接頭不可靠。相反,用酒精清除所有干燥的糊狀物,然后涂抹新鮮的糊狀物。使用后務必將注射器密封嚴密,以防止干燥。

6. 回流焊時不要過熱

過熱會損壞元件或?qū)е潞父嗳紵?,留下殘余物,削弱接頭。避免將熱風工具設置在 350°C 以上,并使噴嘴與電路板保持至少 2-3 厘米的距離,以防止局部過熱。密切監控過程,一旦焊料出現光澤并完全熔化,就停止加熱。



適合業余愛好者的焊膏點膠技巧

對于業余焊接愛好者來說,掌握焊膏分配對于獲得干凈和一致的結果至關重要。以下是一些可行的技巧,可以提高您的技術:

  • 在廢紙板上練習:在處理您的主要項目之前,請在備用 PCB 或紙板上測試您的注射器技術。這有助于您測量均勻分配所需的壓力。

  • 對于較大的項目,請使用 Stencil Alternative 選項:如果您正在使用多個墊子,請考慮使用平刀用薄塑料或卡片紙制作 DIY 模板。將其對準 PCB 并用小刮刀涂抹漿料,以便更快、更均勻地涂抹。

  • 保持針頭清潔:每次使用后,從焊膏注射器中取出針頭,并用細絲或壓縮空氣清潔,以防止堵塞。

  • 小批量工作:一次只將漿料涂抹在幾個焊盤上(例如 5-10 個),以避免在元件放置前干燥。

  • 調整溫度:如果您的工作空間很冷(低于 20°C),漿料可能會更硬且更難分配。使用前將注射器在手中稍微加熱,但要避免過熱。




常見挑戰以及如何克服這些挑戰

手動焊膏應用可能會帶來障礙,尤其是對于 DIY PCB 組裝的初學者。以下是一些常見問題和解決方案:

挑戰 1:漿料應用不均勻

溶液:如果糊狀物看起來呈塊狀或不均勻,則您的注射器針頭可能太大或堵塞。換成更細的針頭,并確保其清潔。此外,在分配時保持一致的角度(約 45 度)以控制流量。

挑戰 2:回流焊后的焊橋

溶液:當過多的焊膏連接相鄰焊盤時,就會出現焊橋。使用吸錫線和設置為 300°C 的烙鐵去除多余的焊料。下次,將每個墊子的糊狀物量減少 20-30%。

挑戰 3:糊狀物干得太快

溶液:如果可能,在濕度受控的環境(40-60% 相對濕度)中工作。如果糊狀物變干,請用酒精清洗并重新涂抹。通過覆蓋未使用的漿料或在貼裝過程中更快地工作來限制曝光時間。



掌握手動焊膏應用

手動焊膏應用是業余焊接和 DIY PCB 項目的寶貴技能。通過遵循該做事(例如使用正確的工具、使用受控量、在干凈的空間中工作)并避免使用過期的焊膏或過熱等不該做的事,您可以獲得可靠、高質量的焊點。通過練習和提供的焊膏點膠技巧,您將有信心處理即使是最小的組件。
