解碼SMD電阻器代碼:工程師綜合指南
如果您是工程師或電子愛好者,希望了解 SMD 電阻器代碼查找、SMD 電阻器標記說明或了解電阻器容差代碼,那么您來對地方了。本指南將詳細介紹您需要了解的有關表面貼裝器件 (SMD) 電阻器代碼的所有信息,包括如何讀取 0603 電阻器值和 0805 電阻器標識等常見尺寸的標記。我們將從快速概述開始,然后深入研究細節,以確保您可以自信地使用這些微小但關鍵的組件。
SMD 電阻器或表面貼裝器件電阻器是用于限制電路中的電流或分壓的小型電子元件。與傳統的長引線通孔電阻器不同,SMD 電阻器設計為直接安裝在印刷電路板 (PCB) 的表面上。其緊湊的尺寸使其成為現代、密集封裝的電子設備(如智能手機、筆記本電腦和物聯網小工具)的理想選擇。
了解 SMD 電阻器代碼對工程師來說至關重要,因為這些元件通常太小,沒有詳細的標簽。相反,制造商使用簡潔的標記來傳達電阻值和公差水平。誤讀這些代碼會導致元件選擇錯誤,從而導致電路故障或性能不佳。無論您是在制作原型還是修理設備,準確解碼這些標記都是一項基本技能。
SMD 電阻器標記通常印在元件的頂面上。由于尺寸小,這些標記被壓縮成幾位數字或字符。讓我們來探討一下用于 SMD 電阻器標記的常見代碼類型。

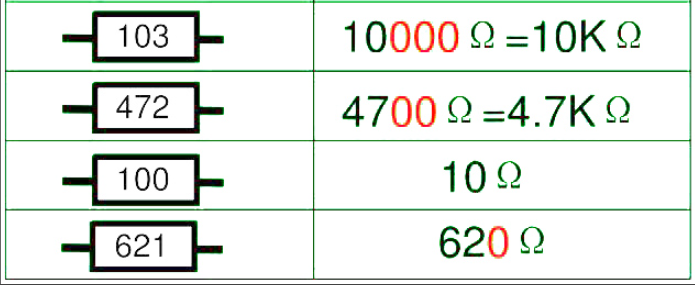

三位數代碼是 SMD 電阻器最常見的標記系統之一。在這個系統中,前兩位數字代表電阻值的有效數字,而第三位數字表示乘數(要添加的零的數量)。
例如:
標記“103”表示 10(從前兩位數字開始)后跟 3 個 0,從而產生 10,000 歐姆或 10 kΩ 的電阻。
標記“471”轉換為 47 后跟 1 個零,等于 470 歐姆。
一旦你掌握了竅門,這個系統就很簡單,但總是仔細檢查以避免錯誤,尤其是對于看起來相似的數字。
對于更精確的電阻器或具有更高電阻值的電阻器,使用四位數代碼。這里,前 3 位數字是有效數字,最后一位數字是乘數。
例如:
標記為“1001”表示 100 后跟 1 個 0,結果為 1,000 歐姆或 1 kΩ。
標記“4992”轉換為 499 后跟 2 個 0,等于 49,900 歐姆或 49.9 kΩ。
該系統允許更精細的電阻值粒度,這對于精密電路至關重要。
EIA-96 代碼系統用于具有更嚴格容差水平(通常為 1% 或更高)的 SMD 電阻器。該系統使用兩位數代碼,后跟一個字母。兩位數字對應于標準化表中的基值,字母表示乘數。
例如:
標記為“24C”可能意味著基值 174(來自 EIA-96 表)乘以 100(字母 C),得到 17,400 歐姆或 17.4 kΩ。
如果沒有參考表,這個系統可能更難解碼,但許多在線工具和圖表可用于快速查找 SMD 電阻器代碼。
SMD 電阻器有各種封裝尺寸,用四位數代碼表示,以英寸或毫米為單位表示其尺寸。兩種最常見的尺寸是 0603 和 0805。知道如何識別這些尺寸是識別 0603 電阻值和 0805 電阻的關鍵。
0603 封裝尺寸為 0.06 英寸 x 0.03 英寸(或公制 1.6 毫米 x 0.8 毫米)。這些是常用的最小 SMD 電阻器之一,如果不放大,則更難讀取其標記。盡管它們的尺寸很大,但它們遵循與較大組件相同的編碼系統(3 位、4 位或 EIA-96)。
例如,標記為“102”的 0603 電阻器的電阻為 1,000 歐姆或 1 kΩ。由于標記體積小,工程師經常使用放大鏡或數碼顯微鏡來準確讀取標記。
0805 封裝稍大,尺寸為 0.08 英寸 x 0.05 英寸(或 2.0 毫米 x 1.25 毫米)。與 0603 相比,此尺寸更易于處理和讀取,但標識系統保持不變。
例如,標有“473”的 0805 電阻器表示電阻為 47,000 歐姆或 47 kΩ。這些電阻器因其尺寸和可讀性的平衡而廣泛用于消費電子產品。
除了電阻值之外,SMD 電阻器還有指示其容差的標記或相關數據,即與規定電阻值的允許偏差。了解電阻器容差代碼對于選擇適合您電路需求的元件至關重要。
容差通常以百分比表示。例如:
5% 的容差意味著實際電阻可以變化標記值的 ±5%。因此,具有 5% 容差的 1 kΩ 電阻器的范圍可以從 950 歐姆到 1,050 歐姆。
1% 的容差提供更嚴格的控制,1 kΩ 電阻器的范圍為 990 歐姆至 1,010 歐姆。
在 SMD 電阻器中,由于空間限制,公差通常不會直接標記在元件上。相反,它可能在零件編號或數據表中標明。然而,在 EIA-96 系統中,公差暗示為 1% 或更高。
選擇正確的容差對于精密模擬電路等應用至關重要,在這些應用中,即使是很小的變化也會影響性能。對于通用數字電路,5% 的容差通常就足夠了。
如果您正在努力解碼 SMD 電阻器標記,那么 SMD 電阻器代碼查找工具可以成為救命稻草。許多在線計算器和移動應用程序允許您輸入標記并立即接收電阻值和公差。以下是有效使用它們的方法:
如有必要,使用放大工具識別電阻器上的標記。
請注意它是 3 位、4 位還是 EIA-96 代碼。
在受信任的在線工具中輸入代碼,或參考標準 EIA-96 表了解復雜代碼。
將結果與電路的預期值進行交叉檢查,以確保準確性。
這些工具在處理褪色或不清晰的標記時特別有用,這種情況可能發生在較舊的組件或返工后。
解碼 SMD 電阻器代碼只是第一步。以下是一些實用技巧,可幫助您有效地使用這些組件:
使用適當?shù)墓ぞ撸和顿Y一個好的放大鏡或數碼顯微鏡來讀取小標記,尤其是 0603 電阻器。
組織組件:將 SMD 電阻器放在貼有標簽的隔間或帶條中,以避免在組裝過程中混淆值。
用萬用表驗證:如果您不確定標記,請用萬用表測量電阻以確認該值。
請參閱數據表:請務必查看制造商的數據表,了解標記中未包含的公差和額定功率信息。
練習焊接:SMD 電阻器需要精確的焊接技能。使用細尖烙鐵,避免過熱以防止損壞。
使用 SMD 電阻器可能會帶來挑戰,尤其是對于初學者而言。以下是一些常見問題和解決方案:
難以辨認的標記:隨著時間的推移,標記可能會磨損或變得難以閱讀。如果代碼不清楚,請使用萬用表直接測量電阻。
令人困惑的代碼:3 位和 4 位代碼之間的區別可能很微妙。注意電阻器的大小和電路中的上下文,以確定正確的系統。
寬容誤解:不知道容差會導致電路問題。如有疑問,請假設未標記的組件有標準的 5% 公差,并查閱數據表進行確認。
準確識別 SMD 電阻器直接影響電子設計的可靠性和性能。使用具有錯誤值或容差的電阻器可能會導致電壓下降、信號失真甚至組件故障等問題。例如,在分壓器電路中,容差為 5% 的 10 kΩ 電阻器可能會導致輸出電壓變化幾毫伏,這在精密應用中可能是不可接受的。
通過掌握 SMD 電阻器代碼,您可以確保您的電路按預期工作,從而節省時間并減少原型設計和生產過程中代價高昂的錯誤。
解碼 SMD 電阻器代碼并不一定是一項艱巨的任務。有了這份全面的指南,您現在擁有了處理 SMD 電阻器代碼查找、理解 SMD 電阻器標記解釋以及理解電阻器容差代碼的工具。無論您是識別 0603 電阻值還是進行 0805 電阻識別,這些技能都將提高您作為工程師的效率和準確性。
