PCB4層板布局設計要點,一文搞懂

  • 2025-06-30 11:07:00
  • 瀏覽量:62

復雜的多層板設計中,4層板作為一種常見的PCB結構,廣泛應用于通信、消費電子、汽車電子等領域。相較于傳統的2層板,4層板在信號完整性、電源管理和抗干擾能力上具有更明顯的優勢。因此,優化4層板的布局設計,提升其可制造性和性能,成為了工程師在設計過程中需要重點關注的問題。


4層板的布局設計不僅涉及合理的信號層分配,還包括電源層與接地層的布局規劃。良好的布局可以有效提高PCB的信號傳輸速率、降低電磁干擾(EMI)和提高產品的穩定性。因此,如何科學合理地設計4層板的布局,成為了PCB設計中的關鍵要素。



4層板布局優化對產品性能和制造的影響

1. 信號完整性與電源噪聲問題

在現代高頻應用中,信號的完整性至關重要。4層板的設計能夠為信號提供更穩定的傳輸路徑。然而,不合理的布局可能導致信號干擾和噪聲增大,從而影響產品的性能。例如,電源層和信號層的接觸、信號層之間的干擾都會引發噪聲,導致信號失真或數據錯誤。為了確保信號的穩定性,必須合理規劃電源與信號層的關系。

2. 生產制造的復雜性

4層板的布局不僅影響產品性能,還直接關系到PCB的生產可制造性。布局不當可能導致生產過程中出現諸如不良焊接、過長的信號路徑、過密的布線等問題。這些問題會增加生產的難度,延長生產周期,并提高生產成本。因此,在設計時需要盡可能簡化布局,減少不必要的布線和過多的焊點。

3. 抗干擾性能的提升

電磁干擾(EMI)是現代電子產品常見的問題。由于4層板具備更多的層數,合理的層疊設計能夠大大增強PCB的抗干擾能力。例如,電源層與接地層的配置能夠有效屏蔽外部干擾,減少信號之間的串擾,保障產品的穩定性。因此,如何優化層疊結構以及合理配置各個層次,成為設計4層板的關鍵。


技術原理:4層板的布局與信號管理

1. 4層板的結構與功能

4層板通常由四個不同的層組成:頂部信號層(Layer 1)、電源層(Layer 2)、接地層(Layer 3)和底部信號層(Layer 4)。這四層分別承擔不同的功能:

  • 頂部信號層(Layer 1):用于布置信號線,負責與外部設備進行通信。

  • 電源層(Layer 2):主要負責為電路提供穩定的電源,通常在此層上布置Vcc(電壓)和Vss(接地)電源軌。

  • 接地層(Layer 3):用于提供接地參考,確保電路的穩定性。

  • 底部信號層(Layer 4):同頂部信號層一樣,用于布置信號線,并與頂部信號層共同完成信號的傳輸。

2. 信號傳輸與阻抗匹配

在4層板設計中,信號層的設計尤為重要。信號的傳輸需要確保阻抗匹配,以避免信號反射和衰減。通常,PCB信號線的阻抗需要與其周圍的環境(如電源層、接地層等)保持一致,才能確保信號的穩定傳輸。在布線時,設計師應特別關注信號線的寬度、間距以及層間電介質的選擇,確保阻抗的一致性。

3. 電源和接地層的作用

電源層和接地層在4層板設計中扮演著至關重要的角色。電源層用于為電路提供穩定的電壓,而接地層則為電路提供穩定的參考地。兩者的良好布局能夠減少電磁干擾,提高信號的完整性。在設計時,電源層和接地層之間應保持盡量平行,且應避免信號線穿越電源層和接地層的區域,以減少噪聲和干擾。

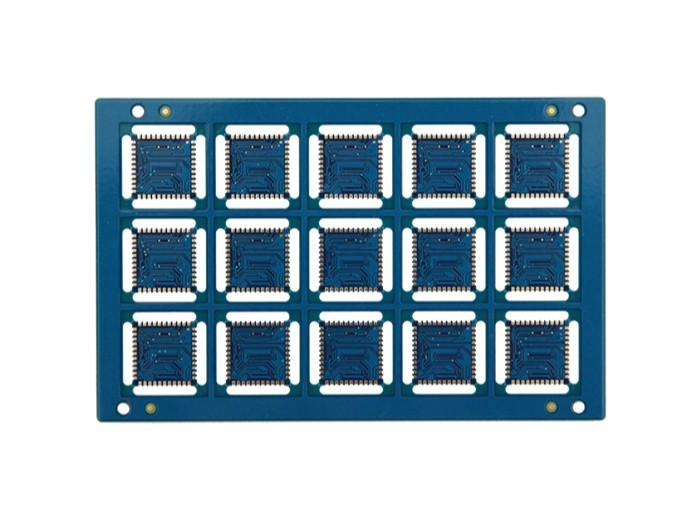

4層HDI 半孔.jpg

解決方案:4層板布局優化策略

1. 合理分配信號與電源層

4層板布局的關鍵在于合理安排信號層與電源層的位置。一般而言,信號層應放在最外層,以便與外部設備連接。而電源層與接地層則應盡量靠近,以減少電源噪聲的影響。具體的布局應根據產品需求進行調整,如高頻信號應盡量避免通過電源層或接地層,避免相互干擾。

2. 優化層疊結構

合理的層疊結構能夠有效提升PCB的抗干擾能力。最常見的4層板層疊結構是:信號層、電源層、接地層、信號層。這樣的結構能夠提供良好的電磁屏蔽效果,減少外部干擾對信號傳輸?shù)挠绊?。在布線時,設計師應盡量保持電源層與接地層的緊密連接,避免信號線穿越電源層和接地層。

3. 布線與走線規則

布線時,應遵循一些基本的規則,以確保信號的穩定傳輸和良好的可制造性。首先,信號線的長度應盡量縮短,避免產生不必要的延遲或反射;其次,信號線應避免交叉與互相干擾,盡量保持平行走線;最后,對于高速信號線,應該使用差分信號和專用的信號層進行布線,以提高信號的完整性。

4. 電源與接地層的設計優化

電源層和接地層的設計直接影響到電磁干擾和信號質量。在設計電源層時,應確保電源軌的布局合理,避免電源軌間的串擾;在設計接地層時,應該盡量減少接地層的阻抗,以確保電路的穩定性。此外,接地層應有足夠的連接點,以減少接地噪聲。

5. 優化過孔與焊盤設計

在4層板設計中,過孔和焊盤的布局也至關重要。過孔應盡量少且合理,避免不必要的信號干擾。同時,焊盤的設計應符合標準,確保焊接的質量與可制造性。設計時,應考慮到生產過程中的難度與成本,優化過孔和焊盤的布局,減少不必要的加工步驟。


優化4層板布局是確保PCB性能和可制造性的重要步驟。通過合理的信號與電源層分配、層疊結構優化、布線規則的遵循以及電源與接地層設計,可以顯著提高4層板的抗干擾能力和信號穩定性。同時,優化過孔與焊盤設計,能夠提高生產效率并減少成本。設計4層板時,工程師應深入了解信號完整性、電源管理和接地設計的基本原理,并結合具體的應用需求,選擇最合適的布局方案。
