Tab Routing如何徹底改變PCB裝配?

  • 2025-06-30 10:56:00
  • 瀏覽量:56

效率和精度是保持領先地位的關鍵。改變 PCB 裝配過程的一種技術是 Tab Routing。但是,極耳布線如何徹底改變 PCB 裝配呢?簡而言之,極耳布線是一種在制造過程中用于將單個印刷電路板 (PCB) 與較大面板分離的方法,使用小極耳將它們固定在一起,直到它們準備好分離。這種方法簡化了生產,降低了成本,并提高了最終產品的質量,使其成為自動化裝配和 SMT 裝配的游戲規則改變者。



什么是 PCB 裝配中的極耳布線?

極耳布線是 PCB 制造過程中使用的一種工藝,用于在制造過程中將多個電路板連接在單個面板中。不是將電路板完全切開,而是留下小標簽(通常只有幾毫米寬)將各個 PCB 固定在一起。這些標簽稍后被折斷或切割以分離電路板,通常在 PCB 組裝過程完成后。

這種方法在自動化裝配中特別有用,其中 PCB 面板通過高速機器進行加工以進行元件放置和焊接。通過保持電路板連接,極耳布線可確保這些階段的穩定性,從而降低錯位或損壞的風險。這是 SMT 組裝(表面貼裝技術)中的首選技術,其中精度對于將微小元件放置在電路板表面至關重要。

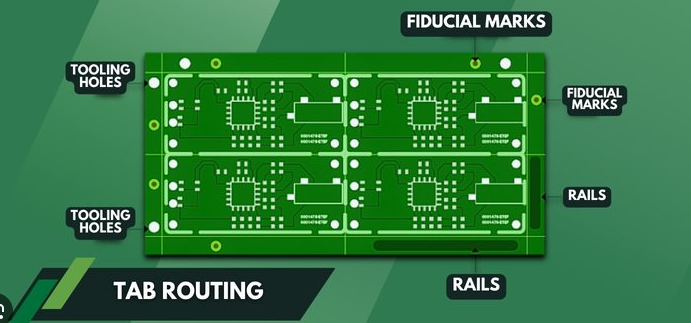

PCB 面板帶有極耳布線,可實現高效組裝。



為什么Tab鍵路由在 PCB 制造中很重要

在 PCB 生產中采用極耳布線不僅僅是一種趨勢,而且是受效率和質量需求驅動的戰略選擇。隨著電子產品變得越來越小、越來越復雜,制造商依靠公端布線等技術來滿足嚴格的公差和大批量需求。讓我們探討一下為什么這種方法已成為現代 PCB 制造設備工作流程的基石。

在傳統方法中,電路板通常在流程的早期就被分離,這可能導致組裝過程中的處理問題或損壞。Tab 布線通過保持電路板在面板中的安全直到最后來解決這個問題。這不僅加快了生產速度,還最大限度地減少了錯誤,使其成為自動化裝配線的重要組成部分。



PCB 裝配中 Tab 鍵布線的主要優勢

Tab 鍵路由的好處很多,影響從成本到質量的方方面面。以下是使該技術在當今 PCB 組裝過程中不可或缺的一些最顯著的優勢。

1. 提高自動化裝配效率

在自動化裝配中,速度和精度就是一切。極耳布線允許將多個 PCB 作為一個單元進行處理,從而減少處理單個電路板所花費的時間。例如,一個帶有 10 個小 PCB 的面板可以一次性通過貼片機運行,與單獨處理每個電路板相比,可將設置時間縮短多達 50%。這種效率是使用 PCB 制造設備進行大批量生產的一大優勢。

2. 提高 SMT 組裝的精度

在 SMT 組裝過程中,小至 0.4mm x 0.2mm(0402 尺寸)的元件被精確地放置在電路板上。任何移動或錯位都可能導致缺陷。極耳布線可保持面板穩定,確保電路板在元件放置或焊接過程中不會移動。根據行業基準,這種穩定性可以將放置錯誤減少多達 30%。

3. 降低制造成本

在流程的早期分離電路板通常需要額外的勞動力或?qū)S霉ぞ?,從而推高成本。通過極耳銑削,可以最大限度地減少額外處理的需要,并且可以在組裝后手動或使用簡單的工具破壞極耳。這可以將生產成本降低 10-20%,具體取決于電路板的數量和復雜性。

4. 降低損壞風險

單個 PCB 在處理過程中更容易彎曲、開裂或邊緣損壞。標簽布線使它們牢固地連接到面板上,保護精致的邊緣和痕跡。對于基板較薄(例如 0.8 毫米厚)的電路板,這種額外的保護可以將損壞率降低多達 15%。

5. 定制設計的靈活性

極耳布線適用于各種板形和尺寸,使其成為定制或不規則設計的理想選擇。無論您是為 IoT 設備生產矩形板還是復雜形狀,Tab 鍵布線都能確保面板布局最大限度地利用空間和材料,在某些情況下可減少高達 25% 的浪費。

PCB 面板上的極耳布線特寫,確保組裝的穩定性。



PCB 裝配中 Tab 鍵布線的分步指南

了解公端布線在實踐中的工作原理可以幫助您將其集成到 PCB 裝配流程中。以下是所涉及步驟的詳細分類,專為希望通過自動化裝配和 SMT 裝配優化工作流程的工程師和制造商量身定制。

第 1 步:設計面板布局

該過程從在 PCB 設計軟件中設計面板布局開始。工程師將多個 PCB 布置在單個面板上,為電路板之間的凸片留出空間,通常為 2-3 毫米寬。每塊板的標簽數量(通常為 3-5 個)取決于板的大小和重量。例如,一塊小型的 50mm x 50mm 電路板可能只需要 3 個標簽,而較大的 200mm x 150mm 電路板可能需要 5 個標簽才能保持穩定性。

在這個階段,確保 Tab 片的放置不會干擾電路板邊緣附近的關鍵元件或走線,這一點至關重要。現代設計工具通常包括模擬應力點的功能,有助于優化 Tab 鍵位置。

第 2 步:制作帶有標簽的面板

設計完成后,在標簽完好無損的情況下制造面板。在此階段,制造商使用 CNC 路由器或激光切割每個 PCB 的輪廓,留下小標簽將所有東西固定在一起?,F(xiàn)代 PCB 制造設備的精度確保切割精度在 0.1 毫米以內,防止標簽薄弱或錯位。

第 3 步:SMT 組裝中的元件放置

面板準備就緒后,它移動到 SMT 裝配線。自動拾取和放置機在一次運行中將元件放置在面板的所有電路板上。這些標簽使電路板保持對齊,確保元件的高精度放置——通常在 0.05 毫米的公差范圍內。此步驟對于保持高密度設計的質量至關重要。

第 4 步:焊接和回流焊

元件放置后,面板進行焊接,通常通過 SMT 組裝中的回流爐。這些標簽可防止電路板在這種高溫過程中移動,無鉛焊接的溫度可達 260°C。這種穩定性通過保持一致的對齊來減少立碑或焊料橋接等缺陷。

第 5 步:測試和檢查

在分離電路板之前,對整個面板進行功能測試。自動光學檢測 (AOI) 系統掃描焊接缺陷,而在線測試 (ICT) 檢查電氣性能。在測試過程中將電路板放在面板中可簡化作并降低損壞單個單元的風險。

第 6 步:分板(分離電路板)

組裝和測試完成后,通過折斷或切割標簽將各個 PCB 與面板分離。對于小批量生產,可以手動完成,對于大批量生產,可以使用自動分板機進行。該工藝旨在留下干凈的邊緣,現代設備可實現與原始設計相差 0.2 毫米以內的邊緣光滑度。



PCB 的分板工藝,帶有用于分離的極耳布線



極耳布線和現代 PCB 制造設備

PCB 裝配流程中 Tab 布線的成功與 PCB 制造設備的進步密切相關。當今的自動化系統旨在精確處理拼板,使極耳布線比以往任何時候都更加有效。

將 Tab 布線與自動化裝配設備集成還可以減少停機時間。通過最大限度地減少手動處理,制造商可以在大批量生產環境中實現每個面板低至 30 秒的循環時間。這種技術與技術之間的協同作用使極耳布線成為現代 PCB 生產的基石。



Tab 鍵路由中的挑戰和注意事項

雖然 Tab 鍵路由的好處很明顯,但需要記住一些挑戰。在設計和制造階段解決這些問題可以確保獲得最佳結果。

一個潛在的問題是分板過程中電路板上的應力。如果極耳太厚或放置不當,則折斷它們會導致 PCB 出現微裂紋,尤其是在邊緣安裝元件附近。為避免這種情況,對于標準 FR-4 材料,標簽的厚度應不超過 0.5 毫米,并遠離敏感區域。

另一個考慮因素是選項卡所需的空間。在密集包裝的面板中,為標簽分配空間可以減少每個面板的板數,從而略微增加材料成本。然而,為了提高自動化裝配的效率,這種權衡通常是值得的。



極耳布線如何適應您的 PCB 裝配策略

對于希望優化 PCB 裝配流程的制造商和工程師,極耳布線提供了經過驗證的解決方案。它能夠提高效率、降低成本和提高質量,這使其成為小規模和大批量生產的寶貴工具。

如果您正在處理一個期限緊迫或設計復雜的項目,請考慮將 Tab 鍵布線集成到您的工作流程中。與您的制造合作伙伴合作,設計可最大限度地發揮公片布線優勢的面板,確保在不影響電路板功能的情況下放置公片以實現最佳穩定性。

此外,利用先進的 PCB 制造設備可以放大 Tab 布線的優勢。尋找支持拼板組裝并提供精確分板選項的系統,以保持電路板的完整性。



使用 Tab 鍵布線的 PCB 組裝的未來

極耳布線真正徹底改變了 PCB 裝配過程,提供了一種簡單而強大的方法來提高效率和質量。從簡化自動化裝配到提高 SMT 裝配的精度,其優勢正在重塑制造商的生產方式。隨著 PCB 制造設備的不斷發展,極耳布線仍將是滿足現代電子產品需求的關鍵技術。
