保形涂層在提高PCB爬電距離中的作用

  • 2025-06-30 10:49:00
  • 瀏覽量:73

保形涂層在提高印刷電路板 (PCB) 的爬電距離、提供對環境因素的保護和改善電氣絕緣方面起著至關重要的作用。保形涂層通過在 PCB 上涂覆一層薄的保護層,有助于防止潮濕、灰塵和污染引起的電氣故障,同時還可以增加爬電距離,即兩個導電部件之間沿表面的最短路徑。這篇博文深入探討了保形涂層如何有助于改善爬電距離,為什么它對 PCB 設計很重要,以及應用它以獲得最佳結果的實用方法。讓我們探討一下 PCB 保形涂層的重要性及其對性能和安全性的影響。



什么是爬電距離和保形涂層?

在我們深入研究保形涂層和爬電距離之間的關系之前,讓我們先澄清一下 PCB 設計中的這兩個基本概念。爬電距離是指兩個導電元件(例如 PCB 上的走線或焊盤)之間沿絕緣材料表面的最短路徑。這是高壓設計中的一個關鍵因素,因為爬電距離不足會導致電弧或擊穿,從而面臨損壞或安全隱患的風險。

另一方面,保形涂層是在組裝后貼在 PCB 上的一層薄保護膜。這種涂層通常由丙烯酸、硅膠或聚氨酯等材料制成,可保護板材免受環境壓力源的影響,例如濕氣、灰塵、化學品和極端溫度。除了保護之外,保形涂層還可以增強 PCB 表面的絕緣性能,通過降低因污染而形成導電路徑的風險,有效增加爬電距離。

帶和不帶保形涂層的 PCB,可改善爬電距離


為什么爬電距離在 PCB 設計中很重要

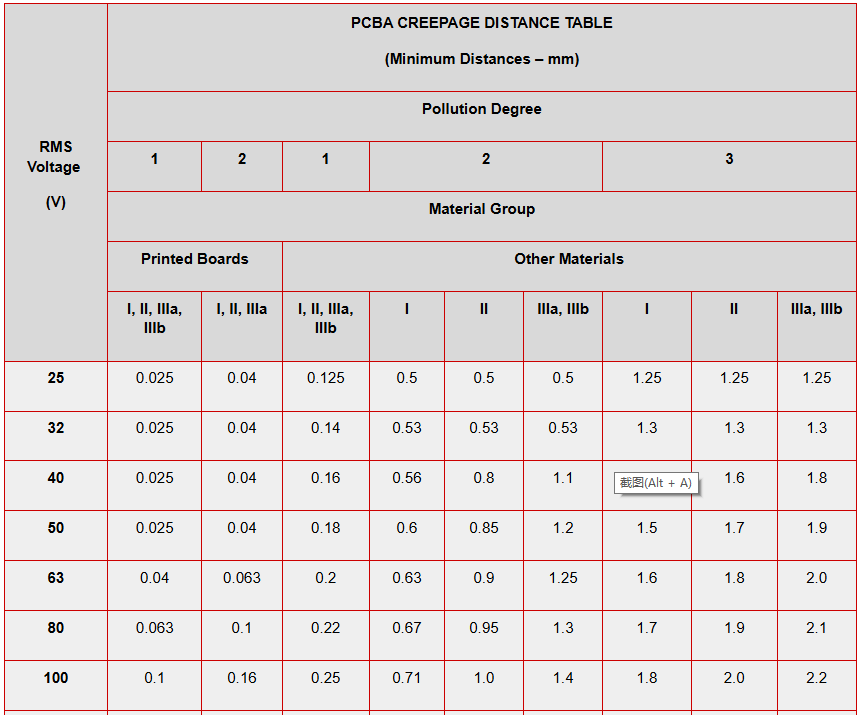

爬電距離是 PCB 設計中的一個基本考慮因素,尤其是對于涉及高電壓或惡劣環境的應用。IEC 60950 和 IPC-2221 等標準根據電壓水平、污染程度(環境污染)和材料特性等因素定義了最小爬電距離。例如,在污染等級為 3 的環境(如工業或戶外環境)中,500V 系統可能需要至少 8 mm 的爬電距離才能防止電弧。

爬電距離不足會導致災難性故障。當灰塵或濕氣等污染物沉積在 PCB 上時,它們會形成意外的導電路徑,從而縮短有效爬電距離。這會增加電氣短路或電弧的風險,從而損壞組件或引起火災。通過設計技術和保形涂層等保護措施來增加爬電距離對于確保可靠性和安全性至關重要。



保形涂層如何改善爬電距離

保形涂層充當屏障,增強 PCB 表面的絕緣性能,直接影響爬電距離。以下是它的工作原理:

  • 防止污染:濕氣、灰塵和其他污染物會降低 PCB 的表面電阻,為電流流動創造路徑。保形涂層密封電路板,防止這些材料沉積在表面并保持預期的爬電距離。

  • 增加介電強度:涂層材料通常具有較高的介電強度,這意味著它可以承受更高的電壓而不會擊穿。例如,有機硅基涂料可提供高達 500 V/mil 的介電強度,從而顯著改善導電走線之間的絕緣性。

  • 降低碳化風險:如果發生電弧,它會燒毀 PCB 表面,留下碳化路徑,導電并縮短爬電距離。保形涂層通過保護表面免受此類損壞來最大限度地降低這種風險。

通過應用保形涂層,設計人員可以改善爬電距離,而不必增加元件之間的物理間距。這在空間有限的緊湊、高密度 PCB 布局中尤其有價值。


用于改善爬電距離的保形涂層類型

并非所有的三防漆都是一樣的。涂層材料的選擇會影響它提高爬電距離和保護 PCB 的效率。以下是最常見的類型:

  • 丙烯酸:丙烯酸涂料易于涂抹和去除,具有良好的防潮性和適度的介電強度(約 300-400 V/mil)。它們非常適合通用應用,但可能無法承受極端溫度。

  • 有機 硅:有機硅涂層以其高介電強度(高達 500 V/mil)和柔韌性而聞名,非常適合高壓 PCB 和惡劣環境。它們還可以抵抗高達 200°C 的溫度,使其適用于工業應用。

  • 聚氨酯:這種類型的材料具有很強的耐化學性和耐用性,介電強度約為 350 V/mil。它通常用于暴露于溶劑或磨料的環境中。

  • 環氧的:環氧樹脂涂層提供強大的保護和高介電強度(約 400 V/mil),更堅硬,適用于極端條件,盡管它們更難返工。

選擇合適的保形涂層取決于 PCB 設計的具體要求,包括電壓水平、環境條件和預算限制。為了在高壓設計中改善爬電距離,有機硅或聚氨酯涂層通常更受歡迎,因為它們具有卓越的絕緣性能。


PCB 表面涂覆的應用技術

保形涂層在提高爬電距離方面的有效性在很大程度上取決于其應用方式。不均勻或不完全的覆蓋會使脆弱區域暴露在外,從而抵消其好處。以下是常見的應用程序方法:

  • 刷牙:一種適用于小規模生產或返工的手動方法。它允許精確應用,但存在厚度不均勻的風險,這可能會影響絕緣性能。

  • 噴鍍:使用氣霧罐或噴槍,這種方法速度快,適用于大批量。然而,它可能難以在組件下方或狹小空間內涂覆,可能會錯過爬電保護的關鍵區域。

  • 浸漬:PCB 浸沒在涂層材料中,確保完全覆蓋。這種方法對于均勻應用有效,但可能會很混亂,并且可能需要遮蔽連接器或敏感區域。

  • 選擇性涂層:自動化機器僅對特定區域進行涂層,避開連接器或測試點等組件。這種方法提供了精度,非常適合需要有針對性地增強爬電距離的復雜電路板。

為獲得最佳效果,請在涂覆涂層之前確保 PCB 清潔且無污染物。即使是一層薄薄的灰塵或油脂也會阻止適當?shù)恼掣剑瑥亩档屯繉痈纳婆离娋嚯x的能力。固化涂層(無論是通過風干、加熱還是紫外線)在實現最佳絕緣性能方面也起著關鍵作用。

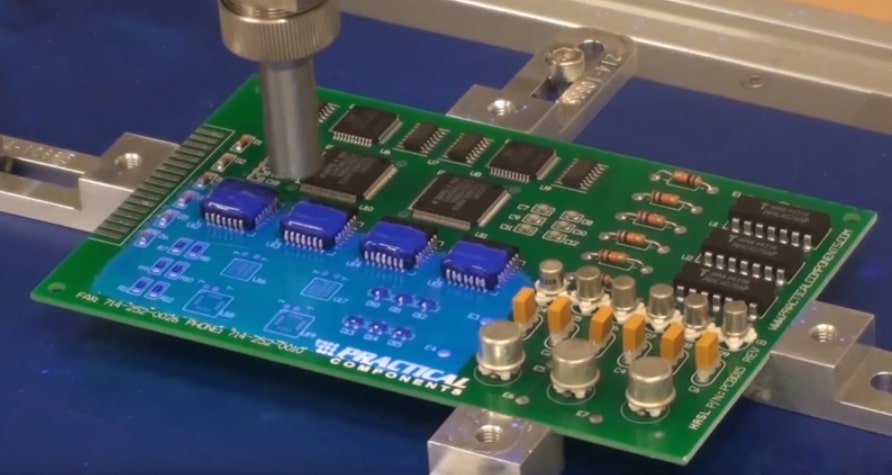

選擇性 PCB 保形涂層應用,用于改善爬電距離


增強爬電距離的其他設計技巧

雖然保形涂層是改善爬電距離的有力工具,但與周到的 PCB 設計實踐相結合時,它最為有效。以下是一些補充策略:

  • 增加物理間距:在可能的情況下,將 PCB 布局設計為高壓走線之間的間距更寬。例如,遵守 IPC-2221 標準可能需要 250V 系統在污染等級 2 的環境中具有 2.5 mm 的爬電距離。

  • 使用槽或屏障:在導電元件之間的 PCB 材料中添加物理槽或屏障可以延長爬電路徑。這在間距有限的緊湊設計中特別有用。

  • 選擇高 CTI 材料:選擇具有高相對漏電起痕指數 (CTI) 的 PCB 基板,該指數可測量對表面漏電起痕的抵抗力。CTI 高于 600 的材料在應力下不太可能形成導電路徑,這與保形涂層的效果相輔相成。

  • 避免鋒利的邊緣:走線和焊盤上的圓角降低了放電的風險,支持涂層的保護作用。

通過將這些設計技術與保形涂層集成,您可以最大限度地延長爬電距離,并確保在具有挑戰性的環境中的長期可靠性。



使用三防漆的挑戰和注意事項

雖然保形涂層在改善爬電距離方面具有顯著優勢,但并非沒有挑戰。了解這些限制可以幫助您在 PCB 設計和組裝過程中做出明智的決策:

  • 覆蓋范圍問題:組件下方或狹小空間的區域可能無法獲得足夠的涂層,從而留下保護間隙。使用浸漬或選擇性涂層方法可以緩解這個問題。

  • 返工困難:一些涂層,如環氧樹脂,很難去除進行維修。如果預計會頻繁修改,請選擇丙烯酸等可返工涂層。

  • 熱膨脹:涂層和 PCB 材料之間不匹配的熱膨脹會隨著時間的推移導致開裂或分層,尤其是在高溫應用中。有機硅涂料具有柔韌性,在這種情況下通常表現更好。

  • 成本:高性能涂料和自動化應用工藝會增加生產成本。平衡爬電距離增強的優勢與預算限制。

在規劃階段解決這些挑戰可確保保形涂層提供預期的結果,而不會給 PCB 的性能帶來新的風險。



爬電距離保形涂層的實際應用

保形涂層廣泛用于爬電距離對安全性和可靠性至關重要的行業。例如,在汽車電子產品中,電動汽車中的 PCB 通常在 400V 以上的電壓下工作,需要嚴格的爬電距離以防止電弧。保形涂層可保護這些板材免受濕氣和道路污染物的影響,確保性能始終如一。

在工業環境中,例如電源轉換器或電機驅動器,高壓 PCB 會暴露在灰塵和濕氣中。在這里,具有高介電強度的涂層(如硅膠)有助于保持 8 mm 或更大的爬電距離,這是 500V 系統標準所規定的。同樣,在可靠性不容商榷的航空航天和醫療設備中,保形涂層可抵御環境壓力,同時支持具有緊密走線間距的緊湊設計。

帶有保形涂層的工業 PCB 用于爬電距離保護

保形涂層是 PCB 設計的游戲規則改變者,為提高爬電距離和防止環境危害提供了實用的解決方案。通過充當絕緣屏障,它可以防止污染,提高介電強度,并降低電氣故障的風險,同時支持緊湊的高密度布局。無論您是從事汽車、工業還是消費電子產品的工作,將 PCB 保形涂層集成到您的設計過程中都可以顯著提高可靠性和安全性。
