焊膏檢測 (SPI):確保 PCB 制造的質量

  • 2025-06-30 09:14:00
  • 瀏覽量:111

確保高質量結果的一個關鍵步驟是焊膏檢測 (SPI)。但究竟什么是 SPI,為什么它如此重要?SPI 是一種在放置和焊接元件之前檢查印刷電路板 (PCB) 上的焊膏沉積物的過程。它驗證焊膏體積、高度、面積和對齊等關鍵因素,以便及早發現缺陷。這樣,它可以防止代價高昂的返工,并確保電子產品的可靠性。



什么是焊膏檢測 (SPI),為什么它很重要?

焊膏檢測 (SPI) 是 PCB 組裝表面貼裝技術 (SMT) 過程中的一個質量控制步驟。在 PCB 制造過程中,將焊膏(微小焊料顆粒和助焊劑的混合物)涂在電路板的焊盤上,以在元件和 PCB 之間建立連接。如果焊膏應用不正確,可能會導致連接不良、元件錯位,甚至最終產品完全失效。

SPI 使用專門的機器在焊膏印刷到 PCB 上后立即檢查焊膏沉積物。它可以檢查焊膏量不足或過多、高度不正確、區域覆蓋不均勻或未對準等問題。通過及早發現這些問題,SPI 降低了回流焊過程中的缺陷風險,從而節省了時間和金錢。事實上,研究表明,高達 70% 的焊接缺陷源于焊膏應用不當,這使得 SPI 成為一個重要的檢查點。

圖片放置:在此處插入圖像,顯示焊膏涂在帶有模板的 PCB 上的特寫。ALT 文本:“使用 SPI 工藝模板在 PCB 上應用焊膏。



焊膏檢測的工作原理是什么?

SPI 工藝通常在使用模板將焊膏印刷到 PCB 上后立即進行。專門的 SPI 機器使用先進的成像技術來分析漿料沉積物。這些機器捕獲有關焊膏的詳細數據,并將其與預定義的標準進行比較,以確保質量。

傳統的 2D SPI 系統依靠攝像頭拍攝焊膏的平面圖像,從而檢測出焊膏缺失或未對準等基本問題。然而,現代 3D SPI 系統更進一步。他們使用激光或結構光技術來創建焊膏沉積物的三維視圖。這允許精確測量焊膏體積、高度和面積等關鍵參數,從而提供更準確的質量評估。

例如,3D SPI 機器可能會測量到焊膏沉積物的體積為 120 立方微米,高度為 150 微米,面積覆蓋率為 90% 的焊盤。如果這些值中的任何一個超出可接受的范圍(例如,體積低于 100 立方微米),系統會將其標記為潛在缺陷。這種詳細程度有助于制造商在問題升級之前解決問題。

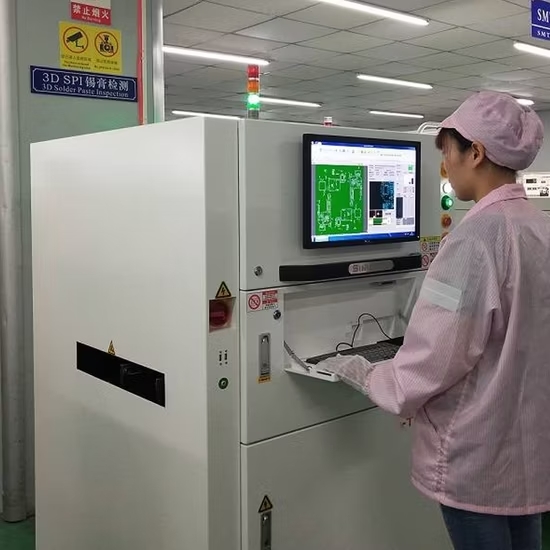

圖片放置:在此處添加 3D SPI 機器掃描 PCB 的圖像。ALT 文本:“3D SPI 機器檢查 PCB 上的焊膏以進行質量控制。



焊膏檢測的關鍵參數

SPI 側重于幾個關鍵指標,以確保正確涂抹焊膏。讓我們分解每個參數以及它在 PCB 制造中的重要性。

1. 焊膏體積

焊膏量是指沉積在每個焊盤上的焊膏總量。體積過小會導致焊點薄弱,而過大會導致橋接,即過多的焊料會連接相鄰的焊盤并造成短路。3D SPI 系統以立方微米為單位測量焊膏體積,以確保其落在目標范圍內,對于標準 SMT 焊盤,通常在 100 到 150 立方微米之間。保持正確的體積對于可靠的電氣連接至關重要。

2. 焊膏高度

焊膏高度是焊膏沉積物的垂直厚度,通常以微米為單位。太低的高度(例如,低于 120 微米)可能無法提供足夠的材料來實現牢固的粘合,而過高(例如,高于 180 微米)會導致焊接不均勻。SPI 確保整個高度一致,大多數應用通常以 130-160 微米的范圍為目標。

3. 焊膏區域

焊膏區域表示焊膏覆蓋了多少焊盤。理想情況下,漿料應覆蓋墊片表面的 90-100%。如果區域覆蓋率低于 80%,則可能導致與元件引線的接觸不足,從而導致焊接不良。3D SPI 系統提供精確的面積測量,可及早發現任何間隙或不均勻分布。

4. 焊膏對齊

對齊是指焊膏在焊盤上定位的精度。錯位(錫膏偏移超過 25 微米)會導致元件在回流焊接過程中移動,從而導致連接缺陷。SPI 機器使用高分辨率成像來檢測即使是輕微的錯位,并確保漿料在每個焊盤上居中。

圖片放置:在此處包括一個圖表,比較正確和不正確的焊膏沉積物在體積、高度、面積和對齊方式方面。ALT 文本:“焊膏指標圖:PCB 焊盤上的體積、高度、面積和對齊方式。



常見的焊膏缺陷以及 SPI 如何檢測它們

即使使用先進的印刷技術,焊膏應用也可能出錯。SPI 旨在在這些問題成為更大的問題之前發現它們。以下是一些常見的焊膏缺陷以及 SPI 如何幫助識別它們。

1. 焊膏不足

當焊盤上沒有足夠的焊膏時,會導致焊點變?nèi)趸虿煌暾?。這通常是由于印刷過程中的鋼網堵塞或壓力不均勻而發生的。SPI 通過測量低體積(例如,低于 100 立方微米)或減少的區域覆蓋率(例如,小于 80%)來檢測焊膏不足。

2. 焊膏過多

過多的焊膏會導致焊料橋接或立碑,即元件在回流過程中從電路板上抬起。SPI 通過標記超出可接受范圍的高體積(例如,超過 150 立方微米)或高度(例如,超過 180 微米)值來識別過多的糊狀物。

3. 焊膏橋接

當焊膏連接兩個相鄰的焊盤時,通常會發生橋接,這通常是由于疊印或錯位造成的。這種缺陷會在最終產品中造成短路。SPI 系統通過檢測異常區域覆蓋或超出焊盤邊界的焊膏沉積物來發現橋接。

4. 焊膏錯位

如果焊膏不在焊盤上居中,則元件在放置過程中可能無法正確對齊。SPI 通過將漿料的位置與焊盤的中心進行比較來捕獲錯位,標記大于 25 微米的偏移。

5. 焊膏分布不均勻

分布不均勻(某些區域的焊膏比其他區域更厚)會導致焊接不一致。3D SPI 技術繪制每個礦床的高度和面積,以識別可能影響質量的變化。



3D SPI 在 PCB 制造中的優勢

雖然 2D SPI 系統可以檢測基本問題,但 3D SPI 提供了更高水平的精度和可靠性。以下是 3D SPI 成為現代 PCB 制造標準的原因:

  • 精確測量:3D SPI 提供有關焊膏體積、高度和面積的詳細數據,從而可以更嚴格地控制工藝。例如,它可以檢測小至 5 微米的高度變化。

  • 早期缺陷檢測:通過在回流焊之前發現問題,3D SPI 在某些情況下可將返工成本降低多達 50%,因?yàn)槿毕輹诜胖迷暗玫叫迯?fù)。

  • 提高產量:通過精確的檢測,制造商可以實現更高的一次通過率,通常超過 95%,從而提高整體效率。

  • 支持小型化:隨著 PCB 變得越來越小,元件密度越來越大,3D SPI 確保了焊盤尺寸小至 0.3 mm 的小間距元件的精度。

許多先進的制造工廠現在都依靠 3D SPI 來滿足汽車、航空航天和消費電子等行業的嚴格質量要求。



有效焊膏檢測的最佳實踐

為了充分利用 SPI,制造商應遵循以下最佳實踐:

  1. 定期校準設備:確保校準 SPI 機器,以保持焊膏高度和體積等測量的準確性。僅 10 微米的偏差就會影響結果。

  2. 使用高質量的模板:設計精良、孔徑干凈的模板可以防止?jié){料不足或橋接等問題。建議每 5-10 次打印后定期清潔。

  3. 設定明確的標準:根據您的項目需求定義焊膏體積(例如,100-150 立方微米)、高度(例如,130-160 微米)和對齊(例如,在 25 微米以內)的可接受范圍。

  4. 監控過程趨勢:使用 SPI 數據跟蹤隨時間變化的趨勢,例如重復的低容量存款,以識別和修復模板磨損或打印機設置等根本原因。

  5. 列車運營商:使您的團隊具備解釋 SPI 數據并在標記缺陷時快速調整打印過程的技能。



焊膏檢測中的挑戰以及如何克服這些挑戰

雖然 SPI 是一個強大的工具,但它并非沒有挑戰。一個常見的問題是誤報,即即使存款是可以接受的,系統也會將存款標記為有缺陷。這可能是由于照明條件或 PCB 上的表面反射而發生的。為了最大限度地減少誤報,制造商可以調整 SPI 機器的靈敏度設置,并確保在檢測過程中保持一致的照明。

另一個挑戰是檢查具有不同焊盤尺寸和形狀的復雜 PCB 設計。例如,同時具有大功率焊盤和微小 0.3 mm 細間距焊盤的電路板可能需要不同的檢測參數。使用允許焊盤特定設置的可定制 3D SPI 軟件可以幫助解決這個問題。

最后,SPI 設備的初始成本可能很高,高級 3D 系統的成本通常在 50,000 美元到 150,000 美元之間。然而,減少返工和提高產量(有時提高 10-20%)帶來的長期節省通常證明投資是合理的。



為什么 SPI 對于高質量的 PCB 制造至關重要

焊膏檢測是 PCB 制造質量控制的基石。通過仔細檢查焊膏的體積、高度、面積和對齊方式,SPI 確保焊點可靠并最大限度地減少缺陷。憑借 3D SPI 技術的精度,制造商可以及早發現問題,提高良率,并滿足現代電子產品的嚴格要求。

在 捷配PCB,我們了解質量在 PCB 組裝每個階段的重要性。我們致力于 SPI 等先進檢測流程,為您的項目提供完美的電路板。無論您是在生產消費類設備還是工業系統,將 SPI 集成到您的制造過程中都是邁向一致、高質量結果的一步。

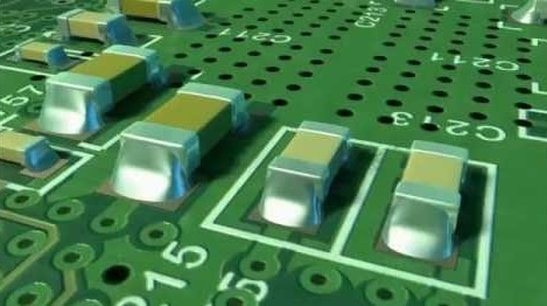

圖片放置:在此處包括帶有完美焊接元件的成品 PCB 的最終圖像。ALT 文本:“SPI 工藝后具有高質量焊點的成品 PCB。
