但是，要使 ICT 有效，您的 PCB 設計必須針對可測試性進行優化。本指南是一本關于可測試性 ICT 設計的綜合手冊，提供了簡化 ICT 夾具 PCB 布局的實用技巧和策略。無論您是關注 ICT 測試點指南、ICT 的 PCB 布局、測試焊盤放置還是 ICT 夾具的工具孔，我們都能為您提供可行的見解，以改進您的設計流程。

在捷配PCB，我們了解創建可測試設計的重要性，從而在生產過程中節省時間并降低成本。在這篇博客中，我們將深入探討可測試性設計 （DfT） 的原則，并提供一種針對 ICT 夾具優化 PCB 的分步方法。讓我們從基本要素開始，并制定高級策略，以確保您的電路板為高效測試做好準備。

什么是 ICT，為什么可測試性設計很重要？

在線測試 （ICT） 是 PCB 制造中使用的一種強大的測試方法，用于在生產過程的早期檢測制造缺陷。通過使用帶有探頭的專用測試夾具，ICT 在大多數情況下無需通電即可檢查完全組裝的電路板上的各個組件和連接。此過程可識別組件值不正確、焊接缺陷和短路等問題，確保只有高質量的電路板才能投入生產。

然而，ICT 的有效性在很大程度上取決于 PCB 的測試設計質量。這就是 ICT 可測試性設計發揮作用的地方。設計不佳的 PCB 可能缺乏可接近的測試點，或者將組件放置在阻礙探頭的方式，從而導致測試不完整或昂貴的重新設計。通過從一開始就采用 DfT 原則，您可以最大限度地降低這些風險，縮短測試時間，并降低總體生產成本。

ICT 中可測試性設計 （DfT） 的關鍵原則

可測試性設計是一種專注于在制造過程中使您的 PCB 更易于測試的方法。當應用于 ICT 時，DfT 可確保您的電路板布局支持高效的探頭訪問、準確的測試和最小的干擾。以下是優化 ICT PCB 布局要遵循的核心原則。

1. 在設計階段的早期規劃測試點

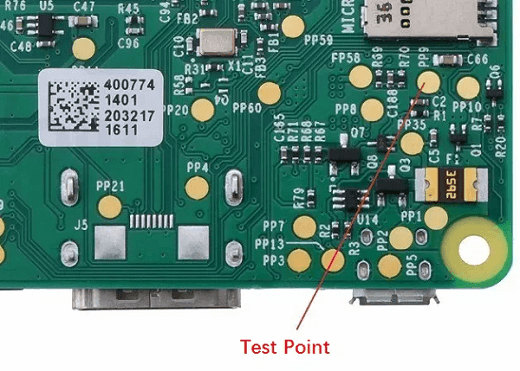

DfT 最關鍵的方面之一是確保 PCB 上有足夠的測試點供 ICT 探針訪問關鍵節點。測試點是小的、裸露的金屬焊盤或通孔，探頭可以接觸這些點以測量信號或檢查連接性。如果沒有適當?shù)囊?guī)劃，您最終可能會得到電路板上不可測試的區域，從而導致潛在的缺陷溜走。

以下是一些需要遵循的 ICT 測試點指南：

• 在每個網絡上放置測試點：理想情況下，每個電網（元件之間的連接）應至少有一個測試點。這確保了 ICT 期間的全面覆蓋。

• 尺寸很重要：測試墊應足夠大，以便可靠地接觸探針。通常建議最小直徑為 1.0 mm （40 mil），但對于高密度電路板，1.5 mm （60 mil） 更好。

• 間距是關鍵：使測試點保持至少 2.5 mm （100 mil） 的距離，以避免探頭干擾。此間距允許準確瞄準，而不會對相鄰點造成損害。

• 可及性：盡可能將測試點放在 PCB 的底部，因?yàn)榇蠖鄶?shù) ICT 夾具都是從下方探測的。避免將它們放置在大型組件下方或被散熱器或連接器遮擋的區域。

通過遵守這些準則，您可以確保您的設計支持全面的測試并減少遺漏缺陷的機會。

2. 優化測試焊盤放置以便探頭訪問

有效的測試焊盤放置與測試點規劃密切相關。焊盤放置不當會導致探針錯過目標或在電路板上造成機械應力。以下是一些最佳實踐：

• 統一網格對齊：如果可能，將測試板以網格模式排列。許多 ICT 夾具設計為在標準網格間距（例如，2.54 mm 或 100 mil）下工作，從而簡化了夾具設計并降低了成本。

• 避免邊緣：不要將測試墊放置在離電路板邊緣太近的地方（至少保持 3 mm 的間隙），以防止在測試過程中探針錯位。

• 清晰的標記：使用絲網印刷標記在您的設計文件中清楚地標記測試點。這有助于在夾具設置和出現問題時進行故障排除。

正確的放置不僅可以提高測試精度，還可以通過減少由于未對準而對探頭造成的磨損來延長 ICT 夾具的使用壽命。

3. 為 ICT 夾具安裝工具孔

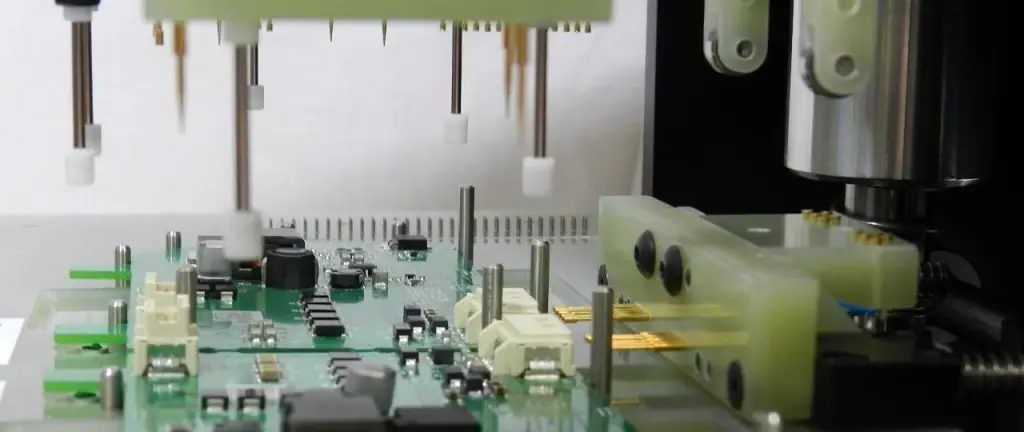

優化設計的另一個關鍵因素是包括 ICT 夾具的工具孔。這些孔用于精確對準測試夾具內的 PCB，確保探針與測試點準確接觸。如果沒有正確的對準，即使是設計最好的測試點也可能變得無效。

請考慮以下工具孔提示：

• 數量和位置：至少使用兩個工具孔，最好是三個，放置在 PCB 的相對對角線上。這確保了穩定的定位并最大限度地減少了旋轉誤差。

• 非電鍍孔：不應電鍍工具孔以保持尺寸精度。電鍍可能會引入影響對齊的細微變化。

• 尺寸和公差：工具孔的常見直徑為 3.175 mm （125 mil），具有 ±0.05 mm 的嚴格公差，以確保與夾具銷精確配合。

通過精心設計工具孔，您可以顯著提高 ICT 的可重復性和準確性，尤其是對于大批量生產。

4. 簡化組件放置以實現可訪問性

組件放置直接影響 ICT 的易用性。擁擠的布局或放置在測試點上的組件可能會阻礙探頭訪問，使測試變得困難或不可能。請遵循以下提示，以獲得 ICT 的測試友好型 PCB 布局：

• 使組件遠離測試點：在測試焊盤周圍保持至少 2 mm 的間隙，以避免來自電容器或連接器等高組件的干擾。

• 標準化組件方向：將組件沿一致的方向?qū)R，以簡化夾具設計并降低探針碰撞的風險。

• 最小化底部組件：由于 ICT 探針通常從底部進入電路板，因此請將這一側的元件限制為僅必要的元件，并確保它們不會阻礙測試點。

這些步驟有助于創建一個支持高效測試而不影響板卡功能的布局。

ICT 優化高級策略

除了基礎知識之外，您還可以應用一些高級技術來進一步增強 PCB 的可測試性。這些策略對于標準 DfT 實踐可能無法滿足的復雜或高密度設計特別有用。

1. 在設計軟件中使用特定于測試的圖層

現代 PCB 設計工具允許您為測試點和注釋創建專用層。通過將測試相關元素分離到自己的層中，您可以輕松地與制造和測試團隊共享此信息。這減少了夾具設計過程中的誤差，并確保所有測試點都得到考慮。

2. 在設計過程中模擬探針接觸

在最終確定布局之前，請使用設計軟件或咨詢您的測試團隊來仿真 ICT 過程。檢查潛在的探針干擾，尤其是在電路板的密集區域。一些工具甚至可以模擬探針彈簧力（通常每個探針 100-200 克），以確保測試墊能夠承受反復接觸而不會損壞。

3. 平衡測試覆蓋率與成本

雖然每個網絡上都有一個測試點是理想的，但對于大型或復雜的電路板來說，這并不總是具有成本效益的。優先考慮關鍵網絡的測試點，例如電源線或高速信號（例如，100 MHz 以上的信號），這些網絡的缺陷可能會導致重大問題。與您的測試團隊合作，確定所需的最小測試覆蓋率——通常 85-90% 的 NET 是大多數項目的實際目標。

ICT 設計中應避免的常見陷阱

即使有最好的意圖，某些設計錯誤也會破壞您創建可測試 PCB 的努力。以下是一些需要注意的常見陷阱：

• 忽略 fixture 約束：并非所有 ICT 夾具都支持相同的探頭間距或電路板尺寸。在最終確定設計之前，請確認測試設置的功能。

• 俯瞰絲網印刷清晰度：測試點的標簽不清晰或缺失會導致夾具設置過程中的混淆，使設置時間增加多達 20%。

• 忽略機械應力：重復的探針接觸可能會對小測試焊盤或過孔造成壓力。確保用足夠的銅厚度（例如，1 盎司或 35 μm）加固焊盤以防止開裂。

優化 ICT PCB 設計的優勢

投入時間優化 PCB 的 ICT 功能可在整個制造過程中產生顯著的好處。以下是一些優點：

• 更高的缺陷檢出率：設計精良的電路板可以在 ICT 期間實現高達 95% 的缺陷檢測，從而降低有缺陷產品到達客戶手中的風險。

• 降低測試成本：高效的設計減少了夾具設置時間，最大限度地減少了手動測試的需求，節省了高達 15-25% 的測試費用。

• 更快的上市時間：簡化的測試流程意味著更快的生產周期，幫助您在不犧牲質量的情況下滿足緊迫的期限。

優化 ICT 測試夾具的 PCB 設計不僅是一種最佳實踐，而且是確保電子制造質量和效率的必要條件。通過專注于 ICT 可測試性設計、遵守 ICT 測試點指南、完善 ICT 的 PCB 布局、確保正確放置測試板以及為 ICT 夾具集成工具孔，您可以創建更易于測試且從長遠來看更可靠的電路板。
