鋼網清潔終極指南:確保一致的焊膏沉積

  • 2025-06-30 09:16:00
  • 瀏覽量:76

在 PCB 組裝領域,實現一致的焊膏沉積對于獲得高質量結果至關重要。在此過程中,最重要的因素之一是保持鋼網的清潔。如果您正在尋找管理鋼網清潔過程的有效方法、探索鋼網清潔方法或找到合適的鋼網清潔設備,那么您來對地方了。本指南將引導您了解您需要了解的有關鋼網清潔、焊膏殘留物去除和鋼網維護的所有信息,以確保您的生產線完美無瑕。



在組裝過程中,模板在將焊膏準確涂抹到 PCB 上方面起著至關重要的作用。這些薄金屬片通常由不銹鋼制成,具有與 PCB 焊盤對齊的精確孔,用于沉積焊膏以連接元件。然而,在每個印刷周期之后,焊膏殘留物和污染物會積聚在模板表面和孔內。如果清潔不當,這些堆積物會導致污跡、堵塞或錯位等缺陷。

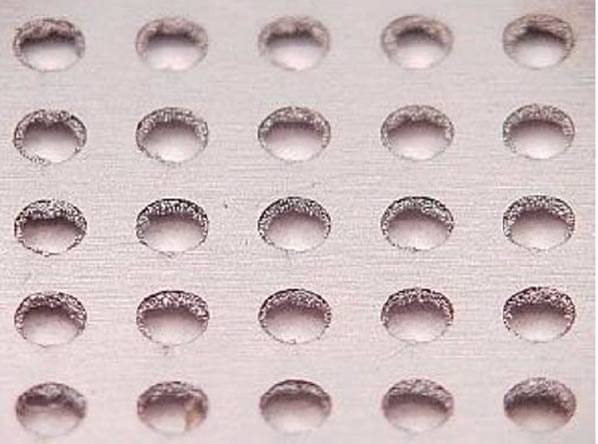

臟模板



去除焊膏殘留物的常見挑戰

在深入研究鋼網清潔方法之前,了解與去除焊膏殘留物相關的挑戰非常重要。焊膏是微小焊料顆粒和助焊劑的粘性混合物,可以牢固地粘附在模板表面。隨著時間的推移,這些殘留物會變硬,使其更難去除。此外,現代 PCB 設計通常使用細間距元件,需要孔徑更小、更容易堵塞的模板。

另一個挑戰是在清潔過程中損壞鋼網的風險。模板很脆弱,使用刺激性化學品或研磨工具會導致劃痕或變形,從而導致焊膏沉積不準確。在有效清潔和模板保存之間取得平衡對于長期性能至關重要。



有效的鋼網清潔方法可獲得最佳效果

有幾種鋼網清潔方法可供選擇,每種方法都適用于不同的生產環境和預算。下面,我們將探討最常見的技術,以幫助您選擇最適合您需求的方法。

1. 使用溶劑手動清潔

手動清潔是一種簡單且經濟高效的方法,通常用于小批量或原型組裝。此過程包括使用浸泡在異丙醇 (IPA) 等溶劑中的無絨布擦拭模板。溶劑有助于溶解和去除鋼網表面和孔中的錫膏殘留物。

手動清潔步驟:

  • 使用無絨布擦拭模板的頂面和底面,或用 IPA 浸泡的濕巾擦拭。

  • 使用軟毛刷或壓縮空氣清除小孔中的殘留物。

  • 用壓縮空氣或干凈的布徹底擦干模板,以防止溶劑殘留。

雖然手動清潔對小規模作有效,但對于大批量生產來說,手動清潔可能非常耗時且不一致。如果不小心作,它還存在殘留物去除不完全的風險。

2. 自動鋼網清洗機

對于更大規模的作,自動鋼網清潔設備提供了更高效、更一致的解決方案。這些機器使用噴涂系統、超聲波或高壓射流的組合來徹底清潔鋼網。許多系統還包括干燥機制,以確保模板可以立即重復使用。

自動清潔的好處:

  • 一致性: 自動化系統提供一致的清潔效果,減少人為錯誤。

  • 速度:清潔周期比手動方法快得多,從而提高了吞吐量。

  • 安全性: 封閉系統最大限度地減少了與有害化學品的接觸。

自動化設備可能是一項重大投資,但在減少缺陷和人工成本方面的長期利益通常超過初始費用。選擇機器時,請考慮模板尺寸兼容性、清潔液類型和周期時間等因素。

自動鋼網清洗機

3. 超聲波清洗實現精度

超聲波清洗是一種使用高頻聲波在液體清洗液中產生微小氣泡的專用方法。這些氣泡在模板表面附近內爆,即使從最小的孔中也能去除焊膏殘留物。這種方法對于高級 PCB 設計中使用的細間距模板特別有效。

關鍵注意事項:

  • 使用兼容的清潔溶液以避免損壞模板材料。

  • 監控清潔時間以防止過度曝光,這可能會導致模板磨損。

超聲波清洗非常有效,但需要仔細控制以避免潛在的損壞。它通常與自動化系統結合使用以獲得最佳結果。




選擇合適的鋼網清洗設備

選擇合適的鋼網清洗設備取決于您的產量、預算和具體要求。以下是做出選擇時需要考慮的一些因素:

  • 產量:大批量制造商應投資自動化系統來處理頻繁的清潔周期,而較小的作可能會發現手動工具就足夠了。

  • 模板尺寸和類型:確保設備能夠適應您的模板尺寸和材料,無論是有框的、無框的還是由不銹鋼或鎳制成的。

  • 清潔液兼容性:有些機器需要特定的清潔液,因此請檢查它們是否符合您的環境和安全標準。

  • 維護需求:尋找具有易于更換的部件和最短維護停機時間的設備,以保持您的生產線平穩運行。

投資合適的設備可以簡化您的鋼網清潔過程并提高整體效率。設備的定期校準和維護對于確保性能一致也至關重要。



模板維護的最佳實踐

除了清潔之外,適當?shù)匿摼W(wǎng)維護對于延長鋼網的使用壽命和保持印刷質量也至關重要。以下是一些有效鋼網護理的可行技巧:

1. 定期清潔計劃

根據您的生產量和所用焊膏的類型制定清潔計劃。對于大批量印刷,每 4-6 小時或在一定數量的印刷后(例如 5-10 個周期)清潔鋼網,以防止殘留物堆積。對于不太頻繁的使用,每次使用后清潔可能就足夠了。

2. 妥善儲存

將模板存放在清潔、干燥的環境中,以避免污染或腐蝕。使用保護罩或?qū)S么鎯芤苑乐刮锢頁p壞。避免將模板直接堆疊在一起,因為這會導致劃痕或彎曲。

3. 檢查磨損和損壞

定期檢查模板是否有磨損跡象,例如劃痕、凹痕或變形的孔。即使是輕微的損壞也會影響漿料沉積,因此請及時解決問題。使用放大工具或顯微鏡檢查細間距孔徑是否有堵塞或不規則。

4. 使用兼容的清潔溶液

避免使用可能損壞鋼網表面的刺激性化學品或研磨材料。選擇行業認可的溶劑或?qū)槿コ父鄽埩粑锒O(shè)計的清潔溶液。始終遵循制造商對清潔劑和方法的建議。



鋼網清洗對錫膏沉積的影響

干凈的模板直接影響錫膏沉積的質量。當孔中沒有殘留物時,焊膏可以平穩、均勻地轉移到 PCB 焊盤上,確保正確的元件放置和堅固的焊點。另一方面,臟污的模板可能會導致以下問題:

  • 橋:過多的焊膏會導致相鄰焊盤之間短路。

  • 焊料不足:堵塞的孔會導致漿料沉積不完全,從而導致接頭薄弱。

  • 失調:殘留物堆積會扭曲焊膏應用,影響組件對齊。

通過保持嚴格的鋼網清潔流程,您可以最大限度地降低這些風險并獲得一致、高質量的結果。例如,實施自動清潔系統的制造商經常報告缺陷率下降了 30-40%,這凸顯了正確鋼網護理的切實好處。



鋼網清洗中的環境和安全注意事項

鋼網清潔通常涉及使用化學品和溶劑,這可能會帶來環境和安全問題。要解決這些問題,請考慮以下事項:

  • 環保解決方案:選擇可生物降解或低 VOC(揮發性有機化合物)的清潔液,以減少對環境的影響。

  • 妥善處理:根據當?shù)胤ㄒ?guī)處理用過的溶劑和受污染的濕巾,以防止污染。

  • 安全協議:為員工提供處理化學品和作清潔設備的培訓。使用手套和護目鏡等個人防護裝備 (PPE) 以盡量減少接觸。

在有效清潔與環境責任之間取得平衡不僅是良好做法,而且符合行業標準和法規。



常見模板清潔問題疑難解答

即使采取了最佳實踐,在鋼網清潔過程中也可能出現挑戰。以下是一些常見問題及其解決方法:

  • 頑固殘留物:如果焊膏殘留物沒有脫落,請嘗試使用更強的溶劑或在自動化機器中延長清潔周期。避免過度擦洗,否則可能會損壞模板。

  • 條紋或污跡:這可能表明干燥不完全或溶劑殘留。確保在使用壓縮空氣或干燥系統清潔后將鋼網徹底干燥。

  • 破損的光圈:如果清潔方法導致磨損或變形,請審查您的流程并改用更溫和的技術或兼容的解決方案。

定期監控和調整清潔方法有助于解決這些問題并保持鋼網性能。



掌握模板清潔以實現更好的 PCB 組裝

模板清潔是 PCB 組裝成功的基石,直接影響焊膏沉積的質量和最終產品的可靠性。通過了解鋼網清潔過程,探索各種鋼網清潔方法,并投資購買合適的鋼網清潔設備,您可以獲得一致的結果并最大限度地減少缺陷。從定期清潔計劃到仔細存放,適當?shù)匿摼W(wǎng)維護可以進一步確保長期性能和節省成本。
