常見焊膏應用缺陷故障排除
- 2025-06-28 10:00:00
- 瀏覽量：75
焊膏應用是 SMT 工藝中的關鍵步驟，其中組件直接安裝在印刷電路板 （PCB） 的表面上。漿料是微小焊料顆粒和助焊劑的混合物，充當粘合劑和導電材料，在回流焊過程中形成可靠的電氣連接。然而，即使是應用中的微小錯誤也可能導致缺陷，從而損害最終產品的功能性和可靠性。通過了解和解決焊料橋接或模板堵塞等問題，您可以最大限度地減少返工、降低成本并確保高質量的組件。
常見的錫膏應用缺陷及其原因
讓我們分解最常見的焊膏應用缺陷、它們的根本原因以及它們?nèi)绾斡绊懡M裝過程。每個缺陷通常都可以追溯到特定變量，如模板設計、色漿特性或設備設置。
1. 焊料橋接：焊盤之間不需要的連接
當過多的焊膏在兩個或多個相鄰焊盤或引線之間產生意外連接，從而導致短路時，就會發生焊料橋接。這種缺陷在焊盤間距很近的細間距元件中尤為常見，有時相距僅 0.4 毫米。
原因：
由于鋼網孔徑過大，焊膏量過大。
模板對齊不良，導致漿料擴散到預期區域之外。
PCB 設計中焊盤之間的分離不充分。
高濕度或漿料儲存不當會導致粘度增加和流量控制不良。
沖擊：焊料橋接會導致電氣短路，從而導致電路故障或性能不可靠。在高密度設計中，檢測和修復橋梁可能既耗時又昂貴。
2. 焊球：未連接的焊料小球
焊球是在回流過程中在 PCB 表面或周圍形成的微小球形焊珠。它們通常表現為孤立的缺陷，不連接到任何焊盤或元件引線。
原因：
焊膏或 PCB 中的水分過多，導致回流焊時飛濺。
鋼網印刷壓力不一致，導致錫膏沉積不均勻。
回流焊曲線不當，溫度快速變化，導致漿料飛濺。
回流焊前由于長時間暴露在空氣中而導致焊料顆粒氧化。
沖擊：如果焊球在運行過程中移動，它們可能會產生意外的電氣連接，從而造成短路或間歇性故障的風險，尤其是在汽車或醫療設備等高可靠性應用中。
3. 焊料不足：接頭薄弱或缺失
當沒有涂抹足夠的焊膏在元件引線和焊盤之間形成適當?shù)慕宇^時，就會發生焊料不足。這通常會導致連接較弱或不完整。
原因：
鋼網孔徑過小，限制了沉積的錫膏量。
磨損或損壞的模板無法有效轉移漿料。
印刷過程中刮刀壓力或角度不正確，導致漿料釋放不完全。
由于保質期過長或儲存不當導致焊膏降解。
沖擊：薄弱的焊點會導致應力或熱循環下的機械故障，從而導致組件脫落或電路故障。例如，只有所需焊料量 50% 的接頭可能在幾次熱循環后就會開裂。
4. 錫膏坍落度：印刷后變形
錫膏坍落是指印刷后錫膏沉積物的擴散或塌陷，通常會導致形狀模糊或合并，偏離預期的模板圖案。
原因：
由于印刷環境中的高溫或高濕，錫膏的粘度較低。
通過超大孔徑或高刮刀壓力施加過多的漿料量。
打印后延遲回流，使色漿隨著時間的推移而沉淀和擴散。
鋼網與板接觸不良，導致色漿釋放不均勻。
沖擊：坍塌會導致焊料橋接或關鍵區域的焊料不足，因為在回流過程中，焊膏可能無法保持在原位以形成適當?shù)慕宇^。

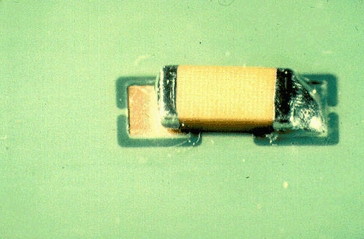

5. 錯位：漿料或組件錯位
當焊膏沒有準確地沉積在焊盤上，或者當元件在貼裝或回流過程中移動，導致連接不良時，就會發生錯位。
原因：
印刷過程中模板與 PCB 對齊不準確。
元件放置過程中的振動或移動，尤其是使用高速拾取和放置機器時。
PCB 平整度不一致或翹曲，影響與模板的接觸。
不正確的回流焊曲線導致組件因加熱不均勻而移動。
沖擊：未對準的漿料或組件會導致開路或接頭薄弱，需要手動返工。在嚴重的情況下，它可能會導致板無法使用。
6. 鋼網堵塞：堵塞的孔洞阻止了漿料轉移
當焊膏或碎屑堵塞鋼網的孔時，就會發生鋼網堵塞，從而阻止錫膏在 PCB 上正確沉積。
原因：
印刷之間網版清潔不充分，導致漿料殘留物變硬。
使用粒徑不一致的劣質或降解的焊膏。
容易堵塞的小孔徑尺寸（例如，低于 0.2 mm），尤其是在細間距設計中。
糊狀物儲存不當，導致干燥或結塊。
沖擊：堵塞的鋼網會導致焊膏沉積不完整或缺失，從而導致焊料不足，回流后可能會出現開路。
排除焊膏缺陷故障的實用解決方案
現在我們已經確定了常見缺陷及其原因，讓我們探索可行的解決方案來排查和預防這些問題。實施這些策略可以顯著提高您的 SMT 工藝良率。
解決焊料橋接問題
優化模板設計：確?？讖匠叽邕m合焊盤尺寸，通常將細間距元件的面積減少 10-20% 以控制焊膏體積。
提高對齊度：使用視覺系統或基準標記將模板與 PCB 精確對齊。
控制環境：保持濕度低于 60% 且溫度在 20-25°C 之間的打印環境，以防止?jié){料變得過于流動。
調整回流焊曲線：確保溫度逐漸升高（每秒 1-3°C），以避免加熱過程中糊狀物擴散。
防止焊球
妥善存放材料：將焊膏冷藏在 2-10°C 下，并在使用前使其達到室溫，以避免水分凝結。
使用正確的回流焊曲線：避免溫度快速飆升;目標是在 120-150°C 的預熱階段持續 60-90 秒，以緩慢蒸發水分。
檢查打印參數：保持一致的刮刀壓力（300 毫米刀片通常為 8-12 kg），以確保漿料均勻沉積。
檢查 PCB 狀況：在烘烤后 24 小時內使用木板，以盡量減少水分吸收。
解決焊料不足的問題
驗證模板孔徑：檢查模板是否磨損或損壞;孔徑應與焊盤尺寸相匹配，公差為 ±5%。
優化打印設置：調整刮刀壓力和速度（例如，20-40 mm/s）以確保焊膏完全轉移。
使用新鮮糊狀物：監控焊膏的有效期，避免使用制造時間超過 6 個月的材料，即使儲存正確。
檢查設備：定期校準印刷機以保持一致的性能。
修復焊膏坍落
Control Paste 屬性：使用具有適當粘度的糊狀物（3 型糊狀物通常為 800-1000 kcps），并在推薦的條件下儲存。
最小化延遲：打印后 1-2 小時內進行回流焊，以防止?jié){料沉淀。
調整打印環境：將環境溫度保持在 25°C 以下，避免高濕度，以保持漿料的完整性。
檢查模板觸點：確保使用適當?shù)膴A具或支撐引腳將模板與 PCB 齊平。
校正錯位
增強對中系統：使用自動光學檢測 （AOI） 或攝像系統來驗證模板和組件放置的準確性。
穩定設備：通過將拾取和放置機器固定在穩定的表面上并執行定期維護，最大限度地減少拾取和放置機器的振動。
解決 PCB 翹曲問題：將 PCB 平放并在打印過程中使用真空或邊緣支撐以保持平整度。
優化 Reflow：使用平衡的回流焊曲線和均勻加熱，以防止元件移位。
消除鋼網堵塞
定期清潔：每 5-10 次打印后，使用異丙醇或?qū)Ｓ娩摼W(wǎng)清潔劑清潔鋼網，以去除殘留物。
使用優質粘貼：選擇粒度分布一致的焊膏（例如，用于細間距應用的 3 型或 4 型焊膏）。
優化光圈設計：對于小孔徑，請考慮在刮刀側具有較寬開口的錐形設計，以促進糊狀物的釋放。
監控存儲：避免將糊狀物長時間暴露在空氣中;使用后立即重新密封容器。
一致焊膏應用的最佳實踐
除了對特定缺陷進行故障排除外，采用最佳實踐還可以從一開始就防止問題的出現。以下是確保結果一致的關鍵策略：
投資焊膏檢測 （SPI）：使用 SPI 系統測量印刷后的色漿體積和對齊情況。例如，標準應用的焊膏高度為 100-150 微米，以確保足夠的焊料量。
維護設備：定期維修打印機和回流焊爐，以避免導致缺陷的機械問題。
列車運營商：確保員工接受正確焊膏處理、鋼網設置和設備作方面的培訓，以最大限度地減少人為錯誤。
文檔流程：保留打印參數、回流曲線和缺陷率的詳細記錄，以確定圖案和需要改進的區域。
掌握完美 PCB 的焊膏應用
解決常見的焊膏應用缺陷，如焊料橋接、焊球、焊料不足、焊膏坍落度、錯位和模板堵塞，對于實現高質量的 PCB 組件至關重要。通過了解這些問題的根本原因并實施本指南中概述的實用解決方案，您可以顯著減少缺陷、提高產量并確保電子產品的可靠性能。在捷配，我們致力于通過資源和專業知識來支持您的制造之旅，以應對此類挑戰。通過正確的方法和對細節的關注，完美的焊膏應用觸手可及。
