光耦合器 101：PCB 設計人員的綜合指南
- 2025-06-26 09:08:00
- 瀏覽量：67
如果您是一名 PCB 設計師或電氣工程師，希望了解光耦合器，那么您來對地方了。本指南回答了關鍵問題：什么是光耦合器，為什么它們在 PCB 設計中至關重要？簡而言之，光耦合器（或光隔離器）是利用光在兩個隔離電路之間傳輸電信號的電子元件，可確保安全性和降噪性。在這篇全面的博客中，我們將深入探討光耦合器的基礎知識、工作原理、類型、在 PCB 設計中的應用和優勢，為您的項目提供可行的見解。
光耦合器簡介：為什么它們在 PCB 設計中很重要
作為 PCB 設計師，您經常被要求創建不僅高效而且安全可靠的電路。光耦合器通過在電路的不同部分之間提供電氣隔離，在實現這一目標方面發揮著至關重要的作用。無論您是從事工業控制系統、電源還是基于微控制器的設計，了解光耦合器都可以提升您的工作。它們保護敏感元件，降低噪音，并通過防止高壓損壞低壓電路來確保安全。讓我們來探索一下基礎知識，看看為什么光耦合器是許多工程師的首選解決方案。
光耦合器基礎知識：它們是什么？

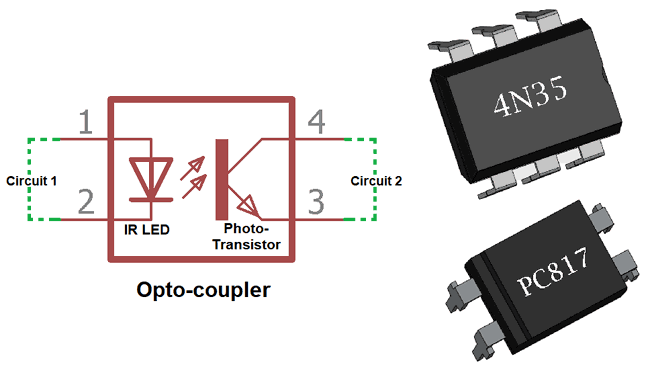

光耦合器是一種小型電子設備，它利用光在兩個電氣隔離電路之間傳輸信號。它通常由輸入側的發光二極管 （LED） 和輸出側的光電探測器（如光電晶體管或光電二極管）組成，封裝在單個封裝中。LED 將輸入的電信號轉換為光，然后光電探測器在輸出側將其轉換回電信號。此過程確保兩個電路之間不存在直接的電氣連接，從而提供隔離。
對于 PCB 設計人員來說，這種隔離至關重要。想象一下，設計一個電路，其中工作電壓為 5V 的微控制器需要與工作電壓為 230V AC 的高壓系統通信。直接連接這些電路可能會燒毀您的微控制器。光耦合器介入以安全地彌合這一差距，保護您的設計并確保信號完整性。

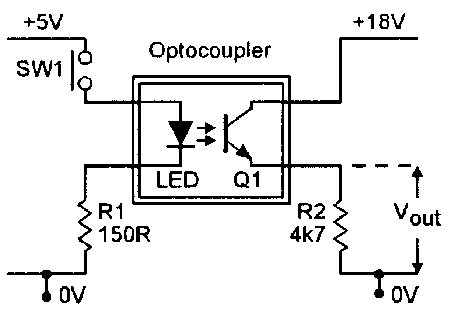

光耦合器的工作原理：它們是如何工作的？
光耦合器的工作原理簡單而巧妙。以下是分步細分：
輸入信號激活：當電信號施加到輸入側時，它會為光耦合器內部的 LED 供電，使其發光。
透光率：這種光穿過設備內的光學透明介質（通常是小間隙或光學通道）。
輸出信號生成：光線照射到輸出側的光電探測器，從而產生相應的電信號。例如，在基于光電晶體管的光耦合器中，光使晶體管導通，允許電流流動。
隔離：由于輸入和輸出側在物理上是分開的，并且僅通過光進行通信，因此沒有電氣連接，可提供高達數千伏的隔離（例如，許多標準光耦合器中的 5kV）。
這種隔離由光耦合器的隔離電壓額定值來量化，該額定電壓表示它可以處理輸入和輸出之間的最大電壓差。此外，電流傳輸比 （CTR） 通常范圍為 50% 至 600%，用于測量輸入電流轉換為輸出電流的效率。例如，100% 的 CTR 意味著 1mA 的輸入電流產生 1mA 的輸出電流。了解這些規格有助于 PCB 設計人員根據自己的需求選擇合適的光耦合器。
光耦合器類型：哪一種適合您的 PCB 設計？
并非所有的光耦合器都是一樣的。根據您的應用程序，您需要從多種類型中進行選擇，每種類型都有獨特的特性。以下是 PCB 設計人員遇到的最常見的問題：
光電晶體管光耦合器：這些是使用最廣泛的，在輸出側具有光電晶體管。它們非常適合開關應用，例如將微控制器與繼電器連接。他們的響應時間適中，通常在 5-10 微秒左右。
光電二極管光耦合器：這些提供更快的響應時間（納秒級），并用于高速數據通信。然而，由于輸出電流低，它們需要外部放大。
可控硅和 SCR 光耦合器：這些電容器專為交流電源控制而設計，非常適合切換高壓交流負載，例如在調光器電路或電機控制中。它們可以處理高達 600V 或更高的電壓。
達林頓光耦合器：由于輸出側采用達林頓晶體管配置，這些器件可提供更高的電流增益（CTR 通常高于 1000%）。它們非常適合需要高靈敏度但響應時間較慢的應用程序。
高速光耦合器：這些器件針對高達 10 Mbps 或更高的數據速率進行了優化，用于 RS-232 或 USB 隔離等數字通信接口。
選擇正確的類型取決于速度、電壓和電流要求等因素。例如，如果您正在為慢速開關工業繼電器系統設計 PCB，那么像流行的 4N25 這樣的光電晶體管光耦合器可能就足夠了。對于高速數據傳輸，請考慮使用高速光耦合器，如 HCPL-2631。
光耦合器在 PCB 設計中的應用：實際應用
光耦合器用途廣泛，可在各種 PCB 設計場景中應用。以下是電氣工程師會遇到的一些主要用途：
信號隔離：在混合信號設計中，光耦合器隔離模擬和數字部分，以防止噪聲干擾。例如，在音頻設備中，他們可以將控制電路與功率放大器分開，以避免接地回路。
電壓電平轉換：它們允許在具有不同電壓電平的電路之間進行通信。一種常見的情況是將 3.3V 微控制器連接到 24V 工業傳感器，而不會有損壞的風險。
電源反饋：在開關模式電源 （SMPS） 中，PC817 等光耦合器提供從輸出側到控制器的反饋，確保在保持隔離的同時實現穩定的電壓調節。它們可以處理高達 5kV 的隔離電壓，從而保護低壓控制側。
電機控制：光耦合器通過將控制信號與高壓電機驅動器隔離來驅動大功率電機，從而確保工業自動化的安全性和可靠性。
醫療設備：在 ECG 機等設備中，光耦合器通過將測量電路與主電源隔離，防止任何觸電風險，從而確?；颊甙踩?。
作為 PCB 設計人員，將光耦合器集成到您的布局中可以解決許多常見挑戰。例如，我記得一個項目，其中傳感器電路中的持續噪聲會干擾微控制器的讀數。在傳感器和 MCU 之間添加一個簡單的光電晶體管光耦合器消除了接地噪聲，節省了數小時的故障排除時間。
光耦合器的優勢：為什么要在設計中使用它們？
光耦合器具有多種優勢，使其成為 PCB 設計人員和電氣工程師不可或缺的產品。以下是您應該在下一個項目中考慮使用它們的原因：
電氣隔離：它們提供電流隔離，保護敏感元件免受高壓影響。隔離額定值通常在 1kV 至 7.5kV 之間，具體取決于型號，確保在高壓環境中的安全性。
噪：通過斷開電路之間的電氣連接，光耦合器消除了接地回路并降低了電磁干擾 （EMI），這在高精度設計中至關重要。
緊湊的尺寸：現代光耦合器采用小型封裝（如 DIP-4 或 SMD），使其易于集成到空間受限的 PCB 布局中。
成本效益：像 4N35 這樣的基本光耦合器價格低廉，每個單元的成本通常不到 1 美元，為隔離需求提供了低成本的解決方案。
多面性：光耦合器有多種類型可供選擇，可以處理廣泛的應用，從低速開關到高級型號中速率高達 50 Mbps 的高速數據傳輸。
這些優勢轉化為更安全、更可靠和更高效的設計。例如，在電源設計中，使用光耦合器進行反饋不僅可以確保隔離，還可以改善電路對負載變化的響應，將輸出穩定性保持在目標電壓的 ±1% 以內。
在 PCB 設計中使用光耦合器的關鍵考慮因素
雖然光耦合器是強大的工具，但為了確保 PCB 設計中的最佳性能，需要牢記一些注意事項：
電流傳輸比 （CTR）：始終檢查 CTR，因為它會隨著時間的推移而下降（通常在十年內下降 20-30%）。選擇初始 CTR 較高的設備來考慮這種老化效應。
響應時間：對于時間關鍵型應用，請確保光耦合器的響應時間符合您的需求。慢速光耦合器（例如 10μs）可能會在高速系統中引入延遲。
布局放置：將光耦合器放置在遠離 PCB 熱源的位置，因為高溫會影響其性能和使用壽命。此外，請確保適當?shù)拈g距以保持隔離完整性。
功耗：輸入 LED 需要特定電流 （通常為 5-10mA） 才能工作。將此因素納入您的功率預算，尤其是在低功耗設計中。
通過解決這些因素，您可以避免常見的陷阱。例如，在最近的 PCB 布局中，我忽略了光耦合器在長期工業應用中的 CTR 退化。一年后，信號強度下降，需要重新設計具有更高 CTR 的模型。從這些經驗中學習可以節省時間和資源。
光耦合器是現代 PCB 設計的基石，可為各種應用提供隔離、降噪和多功能性。通過了解光耦合器的基礎知識、工作原理、類型、在 PCB 設計中的應用和優勢，您可以做出明智的決策，從而提高電路的安全性和性能。無論您是將微控制器與高壓系統隔離，還是降低敏感模擬電路中的噪聲，光耦合器都能提供可靠的解決方案。
