如果您是一名設計 PCB 的電氣工程師，并且需要選擇合適的開關元件，您可能會在三端雙向可控硅、晶閘管和晶體管之間爭論不休。那么，哪一個最適合您的項目呢？簡而言之，這取決于您的應用：三端雙向可控硅開關是交流開關的理想選擇，晶閘管（或 SCR）在高功率直流和交流控制方面表現出色，晶體管可用于交流和直流中低功率開關，速度更快。在這篇博客中，我們將深入探討這些元件之間的差異，比較 AC 和 DC 開關、柵極控制、開關速度、功率處理、電路復雜性、成本和應用等因素，以幫助您為 PCB 設計做出明智的決策。

為什么選擇合適的開關對 PCB 設計很重要

作為電氣工程師，您知道為您的印刷電路板 （PCB） 選擇合適的開關元件可以成就或破壞您的設計。開關控制電流，選擇不當會導致效率低下、過熱甚至故障。三端雙向可控硅、晶閘管和晶體管各有其獨特的優缺點，適用于不同的場景。無論您是在處理電源、電機控制還是照明電路，了解這些組件的細微差別都至關重要。在這篇文章中，我們將從交流開關、直流開關、柵極控制、開關速度、功率處理、電路復雜性、成本比較和實際應用方面分解主要差異。讓我們開始吧！

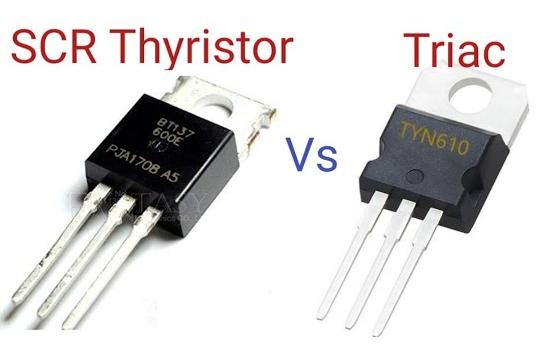

什么是三端雙向可控硅、晶閘管和晶體管？

Triacs： 雙向交流開關

三端雙向可控硅開關（Tripolar for Alternating Current）是一種專為控制交流電源而設計的半導體器件。它可以在兩個方向上導電，非常適合交流開關應用。從本質上講，三端雙向可控硅開關就像兩個并聯但方向相反的晶閘管，只有一個門來觸發它們。這種雙向特性使三端雙向可控硅開關能夠在交流循環的兩半期間控制功率，這就是它們通常用于調光器和電機速度控制的原因。

晶閘管：?jiǎn)蜗蚬β士刂破?/span>

晶閘管，通常稱為可控硅整流器 （SCR），是用作單向開關的四層半導體器件。它們可以處理高電壓和電流，但它們只能在一個方向上導電，因此適用于直流開關或受控交流應用，在這些應用中，您只需管理一半的交流循環。一旦通過柵極觸發，晶閘管就會保持導通狀態，直到電流降至某個閾值以下，這非常適合整流器等大功率應用。

晶體管：多功能開關和放大

晶體管，如雙極結型晶體管 （BJT） 或金屬氧化物半導體場效應晶體管 （MOSFET），是用于開關和放大的三層半導體器件。根據配置，它們可以處理 AC 和 DC 信號，并以其快速的開關速度而聞名。晶體管由于其靈活性和易于控制性，通常是中低功率應用和數字電路的首選。

PCB 開關應用的關鍵比較因素

1. 交流開關：三端雙向可控硅開關帶頭

在交流開關方面，三端雙向可控硅開關無疑是贏家。它們能夠雙向?qū)щ?，從而能夠在整個交流周期內控制功率。例如，在調光電路中，三端雙向可控硅開關可以調整相位角以控制傳遞給負載的平均功率，在常見設計中通?？商幚砀哌_(dá) 600V 的電壓和高達 40A 的電流。另一方面，晶閘管僅限于交流電路中的半波控制，除非與另一個 SCR 或二極管電橋配對，這增加了電路的復雜性。晶體管可用于交流開關，但它們需要額外的組件，如變壓器或 H 橋配置，這使得它們對于純交流電源控制不太實用。

2. 直流開關：晶體管和晶閘管占主導地位

對于直流開關，晶體管通常是最佳選擇，因?yàn)樗鼈冺憫?yīng)速度快且易于控制。例如，MOSFET 可以在數十 kHz 至 MHz 的頻率范圍內進行開關，使其成為典型漏源電壓高達 600V、電流高達 50A 的中檔型號開關模式電源 （SMPS） 的理想選擇。晶閘管也非常適合高功率直流應用，例如工業整流器，它們可以處理超過 1000V 的電壓和超過 100A 的電流。然而，它們無法在不降低電流的情況下關閉，這使得它們不如晶體管靈活。三端雙向可控硅開關通常不用于直流開關，因?yàn)樗鼈兪菫榻涣麟p向控制而設計的。

3. 門控：輕松精準

門控是指設備的觸發方式或打開/關閉方式。晶體管提供最精確的控制;例如，較小的基極電流（在 BJT 中）或柵極電壓（在 MOSFET 中，通常為 5-15V）可以控制更大的集電極或漏極電流。這使它們成為數字和模擬電路的理想選擇。三端雙向可控硅和晶閘管需要柵極脈沖才能打開，但晶閘管不能通過柵極關閉——它們需要陽極-陰極電流降至保持電流以下（通常在 mA 范圍內）。三端雙向可控硅開關可以在四個象限中觸發，具體取決于柵極和主端電壓，但這需要仔細設計以避免誤觸發，通常需要一個帶有電阻器（例如 100Ω）和電容器（例如 0.1μF）的緩沖電路。

4. 開關速度：晶體管勝出，適合快速應用

開關速度在 SMPS 或數字電路等應用中至關重要。晶體管，尤其是 MOSFET，可以在納秒內切換（例如，典型功率 MOSFET 為 10-100ns），使其成為高達幾 MHz 的高頻作的理想選擇。三端雙向可控硅和晶閘管要慢得多，導通時間在微秒范圍內（例如，三端雙向可控硅開關為 1-10μs），關斷時間取決于晶閘管的交流周期或外部換向。這使得三端雙向可控硅和晶閘管不適合高速開關，但非常適合 50/60Hz 交流電源控制。

5. 功率處理：滿足高功率需求的晶閘管

在功率處理方面，晶閘管是冠軍。它們可以管理極高的電壓（在工業模型中高達 10kV）和電流（數百安培），使其成為電力傳輸和重型機械等應用的關鍵。三端雙向可控硅開關適用于中等功率交流應用，在消費電子產品中通常高達 800V 和 40A。晶體管雖然用途廣泛，但通常僅限于較低的功率水平，普通功率 MOSFET 可處理高達 600V 和 50A 的電流，盡管高功率 IGBT（晶體管和晶閘管的混合體）可以針對特定用途擴展此范圍。

6. 電路復雜性：晶體管簡化設計

電路復雜性會影響設計時間和成本。晶體管通常需要最簡單的支持電路進行開關，尤其是在直流應用中，通常只需要一個電阻器或驅動器即可進行柵極控制。然而，三端雙向可控硅和晶閘管通常需要額外的元件，如緩沖器（以防止三端雙向可控硅開關中的誤觸發）或換向電路（在直流應用中關閉晶閘管），從而增加了元件數量和設計工作量。例如，基于 Triac 的調光器可能需要一個 diac （雙向觸發二極管） 和一個 RC 緩沖器，從而增加 PCB 的尺寸。

7. 成本比較：平衡預算和績效

成本始終是 PCB 設計中的一個因素。晶體管，尤其是低功率 BJT 或 MOSFET，通常是最便宜的，2N2222 或 IRF540 等常見型號的價格低至每單位 0.10 美元至 1.00 美元。三端雙向可控硅開關價格適中，BT136（0.50V，600A）等設備的價格通常在 5.00 美元到 4 美元之間，具體取決于額定功率。晶閘管可能更昂貴，尤其是對于高功率型號，工業級 SCR 的價格從 1.00 美元到 20.00 美元不等，甚至更高。然而，總成本還必須考慮額外的元件和設計復雜性，其中三端雙向可控硅和晶閘管可能會增加總預算。

應用程序：將組件與用例相匹配

三端雙向可控硅應用

三端雙向可控硅開關在交流電源控制中大放異彩。常見用途包括：

• 調光器：通過調整 AC 相位角來控制白熾燈或 LED 燈的亮度。

• 電機速度控制：管理風扇或鉆頭等電器中通用電機的速度。

• 加熱控制：調節電加熱器或恒溫器的功率。

例如，在調光器電路中，像 BT139 （600V， 16A） 這樣的三端雙向可控硅開關可以通過簡單的 RC 觸發電路處理 100W 的燈負載。

晶閘管應用

晶閘管最適合高功率控制，包括：

• 功率整流器：在工業電源中將交流電轉換為直流電。

• 電機驅動器：在工業環境中控制大型直流電機。

• HVDC 輸電：管理高壓直流系統中的電源。

像 2N6509 （600V， 25A） 這樣的典型晶閘管可以控制 1kW 負載的整流電路中的功率。

晶體管應用

晶體管用途廣泛，用于：

• 開關模式電源：DC-DC 轉換器中的高頻開關。

• 數字電路：在微控制器和邏輯門中充當開關或放大器。

• 音頻放大器：增強消費電子產品中的信號。

例如，像 IRF9540 這樣的 MOSFET（100V，23A）可以在 SMPS 設計中以 50kHz 的頻率切換 12V 直流負載。

如何為您的 PCB 選擇合適的開關

以下是電氣工程師的快速?zèng)Q策指南：

• 需要交流開關？選擇三端雙向可控硅開關，在調光器或電機控制等應用中進行雙向控制。

• 需要大功率直流或半波交流電？選擇晶閘管，在工業系統中實現強大的功率處理。

• 需要快速切換或多功能性？與晶體管（BJT 或 MOSFET）配合使用，用于高速、中低功率應用。

考慮您的電壓、電流和頻率要求。例如，如果您正在設計一個 230V 交流調光器，那么帶有緩沖電路的額定電壓為 400-600V 和 10A 的三端雙向可控硅開關是一個安全的選擇。對于開關頻率為 20kHz 的 12V 直流電機驅動器，具有 30V、20A 額定值和低 Rds（on） （例如 0.05Ω）的 MOSFET 將最大限度地減少熱損失。

根據您的 PCB 開關需求在三端雙向可控硅、晶閘管和晶體管之間進行選擇，歸根結底是要了解您項目的具體要求。三端雙向可控硅開關在交流開關方面無與倫比，晶閘管可輕松處理高功率應用，晶體管為廣泛的用途提供速度和多功能性。通過比較柵極控制、開關速度、功率處理、電路復雜性和成本等因素，您可以為您的設計選擇最佳元件。無論您是構建簡單的調光器還是復雜的工業控制器，本指南都可以幫助您自信地做出決策。有具體的項目嗎？發表評論或聯系我們——我很想討論這些元件如何適應您的下一個 PCB 設計！
