微處理器PCB故障排除：工程師實用指南
- 2025-06-26 09:16:00
- 瀏覽量：61
您是否正在為出現故障的微處理器 PCB 而苦苦掙扎，不確定從哪里開始？對微處理器 PCB 進行故障排除可能具有挑戰性，但通過正確的方法，您可以識別并修復電源故障、信號完整性問題和組件缺陷等問題。在本實用指南中，我們將帶您了解用于微處理器 PCB 故障排除、PCB 故障分析和診斷微處理器問題的成熟技術。無論您是在處理常見的 PCB 問題還是需要有效的 PCB 維修技術，這篇文章都將為您提供讓您的電路板重回正軌的知識。
為什么微處理器 PCB 故障排除很重要
作為一名電氣工程師，您知道微處理器 PCB 是無數電子設備的核心，從工業控制器到消費類電子產品。當這些電路板發生故障時，可能會導致代價高昂的停機或產品故障。有效的故障排除不僅可以節省時間和金錢，還可以確保設計的可靠性。在本指南中，我們將把流程分解為可管理的步驟，幫助您查明問題并自信地應用修復。
了解微處理器板中的常見 PCB 問題
在深入研究故障排除技術之前，讓我們先探討一些特定于微處理器板的常見 PCB 問題。及早發現這些問題可以節省數小時的猜測。
電源故障：微處理器需要穩定的電壓電平，通常在 1.2V 和 3.3V 之間，具體取決于芯片。小至 0.1V 的偏差就可能導致不穩定的行為或完全失效。
信號完整性問題：如果走線沒有設計適當?shù)膶挾然蜷g距，微處理器電路中的高速信號可能會出現串?dāng)_或阻抗不匹配。例如，50 歐姆阻抗失配會降低 100 MHz 以上頻率的信號質量。
組件故障：電容器、電阻器或微處理器本身可能會因過熱、制造缺陷或老化而發生故障。例如，表面貼裝電容器因隨著時間的推移而短路而臭名昭著，正如 X 等平臺上的討論中所指出的那樣。
熱應力：微處理器會產生大量熱量，而熱管理不良會導致焊點開裂或組件燃?jí)摹?/span>
軟硬件不匹配：有時，問題與硬件無關，而是源于影響微處理器運行方式的固件或軟件錯誤。
通過牢記這些問題，您可以在 PCB 故障分析期間縮小故障的根本原因。
微處理器 PCB 故障排除的分步指南
讓我們演練一個診斷微處理器問題的系統過程。這種方法可確保您涵蓋所有基礎，而不會在不必要的測試上浪費時間。
第 1 步：目視檢查
首先對 PCB 進行徹底的目視檢查。尋找明顯的損壞跡象，例如：
電路板上的元件燒焦或發黑區域。
電容器破裂或鼓起，這通常表明出現故障。
破損的痕跡或焊點，尤其是在微處理器等高溫區域附近。
對于表面貼裝元件，請使用放大鏡或顯微鏡，因?yàn)槿毕菘赡芎苄?。目視檢查可以快速發現不需要高級工具的問題。
第 2 步：電源測試

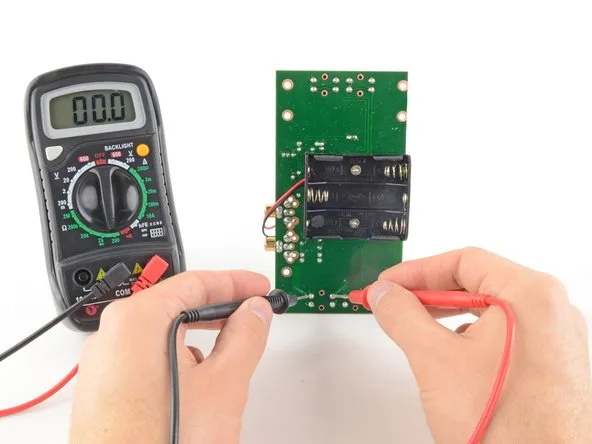

由于電源問題是微處理器故障的主要原因，因此接下來要驗證電源電壓。使用萬用表檢查輸入電壓和饋送給微處理器的穩壓輸出。例如，如果您的微處理器需要 1.8V 的內核，請確保引腳上的電壓在該值的 ±5% （1.71V 至 1.89V） 以內。
此外，使用示波器檢查輸電網絡是否有紋波或噪聲。過大的紋波（例如，峰峰值高于 50mV）會導致微處理器復位或行為不可預測。
第 3 步：信號完整性分析
信號完整性對于微處理器 PCB 至關重要，尤其是高速數據線。使用示波器檢查 clock 信號和數據總線是否存在過沖、下沖或時序錯誤。例如，工作在 25 MHz 的時鐘信號應具有上升時間小于 1 ns 的干凈邊沿，以避免抖動。
如果您懷疑串?dāng)_，請檢查 PCB 布局。高速走線是否彼此布線得太近？是否有足夠的接地平面？在許多設計中，至少 3 倍走線寬度的間距可以最大限度地減少干擾。
第 4 步：組件測試
如果電源和信號檢查出來，請測試各個組件。從使用萬用表或 LCR 表的電容器和電阻器等無源元件開始。例如，微處理器電源引腳附近的短路電容器可以拉低電壓并停止運行。
對于微處理器本身，通過驗證 clock activity 或 reset 信號來檢查生命跡象。如果芯片沒電了，它可能需要更換——這是一項需要精密焊接技能的任務。
第 5 步：熱和環境檢查
過熱是微處理器 PCB 的無聲殺手。使用熱像儀識別電路板上的熱點。如果微處理器或附近的穩壓器超過安全工作溫度（通常為 85°C 至 105°C，具體取決于數據表），請使用散熱器或更好的氣流來改善冷卻。
此外，還要考慮濕度或灰塵等環境因素，隨著時間的推移，這些因素可能會導致腐蝕或短路。
第 6 步：固件和軟件驗證
如果硬件測試未發現問題，則問題可能出在固件上。重新加載固件或使用已知良好的版本進行測試。使用 JTAG 或 SWD 接口等調試工具逐步執行代碼，并檢查微處理器是否按預期執行指令。
微處理器板的高級 PCB 修復技術
通過微處理器 PCB 故障排除發現問題后，就該應用 PCB 修復技術了。以下是一些為工程師量身定制的實用方法：
更換故障組件

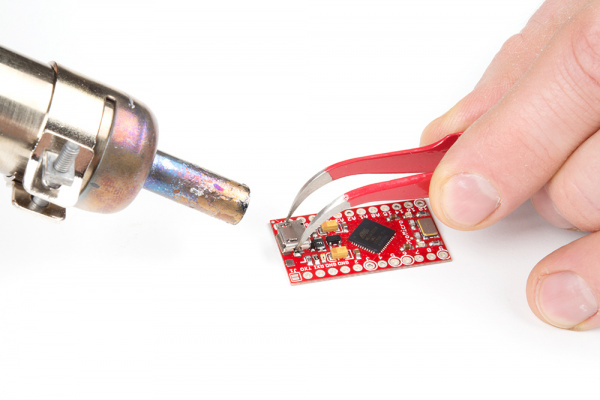

對于電容器或電阻器等表面貼裝元件，請使用熱風返修臺拆焊和更換它們。確保更換部件符合原始規格——10uF 電容器與 1uF 電容器不匹配可能會破壞電源的穩定性。
由于采用細間距引腳或 BGA （球柵陣列） 封裝，更換微處理器更加棘手。對于 BGA 芯片，您需要一個具有精確溫度控制的專用返修站，以避免損壞附近的組件。
修復走線和焊點
斷裂的走線通?？梢杂脤?dǎo)電環氧樹脂或焊接小跳線來固定。對于破裂的焊點，用烙鐵和新焊料回流焊點。小心 — 過熱（高于 300°C 超過 10 秒）會損壞 PCB 或元件。
通過 Layout Fixes 解決信號完整性問題
如果信號完整性問題源于布局不良，則添加端接電阻器（例如，高速線路的 50 歐姆）等臨時修復可能會有所幫助。對于永久解決方案，重新設計 PCB，考慮更好的走線布線和接地層。
防止未來的微處理器 PCB 故障
故障排除和維修是必不可少的，但預防更好。以下是在未來設計中最大限度地減少常見 PCB 問題的提示：
熱管理設計：在設計中包括足夠的散熱器和通風。在大功率元件下放置散熱通孔以散熱。
使用高質量的組件：選擇可靠的品牌，并查看數據表，了解與您的應用相匹配的溫度和電壓額定值。
遵循信號完整性準則：為高速走線保持一致的阻抗（例如 50 歐姆），并避免布線中出現尖角。
盡早并經常測試：在實際條件下對 PCB 進行原型設計和壓力測試，以便在大規模生產之前發現問題。
每個工程師都需要的 PCB 故障排除工具
擁有正確的工具可以更輕松地診斷微處理器問題。以下是必備品清單：
萬用表：用于測量電壓、電流和連續性。
示波器：對于分析信號波形和定時至關重要。
熱像儀：檢測組件過熱。
熱風返修臺：用于拆焊和更換組件。
放大工具：例如用于檢查微小部件的放大鏡或顯微鏡。
邏輯分析儀：用于調試微處理器電路中的數字信號。
讓我分享一個真實的例子來說明這些概念。幾年前，我參與了一個涉及具有 ARM Cortex-M4 微處理器的嵌入式系統的項目。單板上電但固件執行失敗。目視檢查顯示沒有明顯損壞后，我檢查了電源，發現內核電壓只有 1.1V，而不是所需的 1.2V——0.1V 的短缺導致了問題。
對微處理器 PCB 進行故障排除不必讓人不知所措。通過遵循結構化的方法（目視檢查、電源測試、信號分析、組件檢查和維修），您可以解決最棘手的問題。無論您是在處理常見的 PCB 問題還是復雜的微處理器問題，本指南中的技術都將幫助您有效地診斷和修復問題。
