剛性電路板組裝材料選擇終極指南
為剛性電路板(PCB)選擇合適的材料對于確保其性能、可靠性和壽命至關重要。無論您是為簡單的消費設備還是復雜的工業應用進行設計,所選材料都會影響從熱管理到信號完整性的方方面面。在這份綜合指南中,我們將帶您了解PCB材料選擇的關鍵考慮因素,比較FR-4和高性能材料等流行選項,并提供關于熱管理、RoHS合規性和材料特性的實用見解。讓我們深入探討打造滿足您項目需求的高質量剛性電路板的基礎知識。
任何剛性PCB的基礎在于其材料構成?;濉訅喊搴推渌M件決定了電路板處理電信號、承受環境應力和散熱的能力。錯誤的材料選擇可能導致信號丟失、過熱甚至電路板故障,從而耗費時間和金錢。通過了解不同材料的特性,您可以在控制成本的同時優化設計以實現性能和可靠性。
在本指南中,我們將涵蓋從常見材料的基礎知識到高頻或高功率應用的進階考慮等所有內容。我們的目標是讓您掌握相關知識,以便為您的剛性電路板組裝項目做出明智決策。
在深入探討具體材料之前,了解影響材料選擇的因素非常重要。這些特性直接影響PCB在其預期應用中的表現。讓我們分解最關鍵的幾個方面。
介電常數 (Dk) 與信號完整性
介電常數 (Dk) 衡量材料在電場中存儲電能的能力。對于高速數字或射頻 (RF) 應用,通常優選較低的Dk,因為它可以減少信號延遲和串?dāng)_。例如,標準FR-4材料在1 MHz下的Dk通常在4.2至4.5之間,而高性能材料的Dk可低至2.2左右,在某些情況下可將信號速度提高達20%。
損耗因子 (Df) 與信號損耗
損耗因子 (Df) 表示信號傳輸過程中有多少能量以熱能形式損失。對于高頻設計,低Df對于最小化信號損耗至關重要。FR-4的Df約為0.02(或0.0002,不同表述方式),對于許多應用來說是可以接受的,但先進材料的Df可低至0.002(或0.00002),能顯著減少關鍵電路中的能量損失。
導熱率與熱管理
導熱率衡量材料將熱量從元器件傳導出去的能力。對于高功率應用,具有較高導熱率的材料對于防止過熱至關重要。標準FR-4的導熱率約為0.3 W/m·K,而特殊基板的導熱率可達1.0 W/m·K或更高,使其成為功率電子產品的理想選擇。
熱膨脹系數 (CTE)
CTE表示材料隨溫度變化膨脹或收縮的程度。PCB材料與元器件之間CTE不匹配會導致機械應力和開裂。FR-4的CTE通常在14-17 ppm/°C之間,適用于許多設計,但先進材料可提供更低的CTE值,從而在極端條件下提供更好的穩定性。
成本與可制造性
最后,成本在材料選擇中起著重要作用。雖然高性能材料提供卓越的特性,但其價格通常較高。平衡性能與預算限制是成功設計的關鍵。
PCB材料選擇中最常見的決策之一是在FR-4和高性能材料之間進行選擇。讓我們比較這些選項,幫助您確定最適合您的剛性電路板組裝方案。
FR-4:行業標準
FR-4是一種玻璃纖維增強環氧樹脂層壓板,因其經濟性和多功能性而成為剛性PCB最廣泛使用的材料。它為從消費電子產品到工業控制的各種應用提供了良好的電氣和機械性能。
優點: 成本低、廣泛可用、機械強度好、適用于大多數標準應用。
缺點: 在高頻或高溫環境下性能有限,與先進材料相比信號損耗較高。
最適合: 工作頻率低于1 GHz且熱要求適中的通用設計。
高性能材料:適用于苛刻應用
高性能材料,如聚酰亞胺 (Polyimide)、基于聚四氟乙烯 (PTFE) 的層壓板和陶瓷填充基板,專為需要卓越電氣或熱性能的特殊應用而設計。這些材料常用于航空航天、汽車和電信行業。
優點: 適用于高頻設計的低Dk和Df、優異的熱穩定性、更好的散熱性。
缺點: 成本更高、制造工藝更復雜、可能需要特殊設備。
最適合: 高速數字電路、RF/微波應用以及極端溫度環境。
例如: 在運行頻率高于10 GHz的5G通信設備中,Dk為2.5的高性能材料可比FR-4降低信號延遲達15%。然而,對于一個簡單的LED照明板,使用FR-4就足夠了,并且可以節省成本。
有效的熱管理對于剛性電路板組裝至關重要,尤其是在電源或汽車電子等大功率應用中。過熱會降低元器件性能、縮短壽命并導致系統故障。以下是材料選擇如何影響熱性能。
選擇散熱材料
具有高導熱率的材料有助于將熱量從關鍵元器件傳導出去。例如,帶有金屬芯或陶瓷填料的基板導熱率可達1.0 W/m·K或更高,而FR-4僅為0.3 W/m·K。這種差異可在高功率設計中降低工作溫度10-15°C。
層堆疊設計與散熱孔

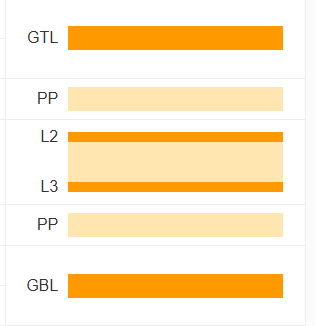

除了材料選擇,PCB的層堆疊設計也在熱管理中發揮作用。添加散熱孔(Thermal Vias)——小型銅填充孔——可以改善熱量從板頂?shù)降撞康膫鬟f。將散熱孔與高導熱基板相結合可增強整體散熱效率。
環境考慮
如果您的PCB在惡劣環境中運行,請考慮選擇具有低CTE的材料以最小化熱應力。例如,汽車發動機控制單元中的電路板必須承受-40°C至125°C的溫度波動而不變形或開裂。
遵守《限制在電子電氣設備中使某些有害物質指令》(RoHS) 對于許多行業至關重要,尤其是在歐盟等地區。RoHS限制在電子產品中使用鉛、汞和鎘等有害物質。在為剛性電路板組裝選擇材料時,請確保它們符合RoHS標準,以避免法律和環境問題。
RoHS合規的好處
使用符合RoHS標準的材料不僅滿足法規要求,也吸引具有環保意識的客戶。大多數現代PCB基板和表面處理(包括無鉛焊料和無鹵層壓板)在設計時都考慮了RoHS合規性。
如何驗證合規性
與提供文件或認證的供應商合作,確認其材料符合RoHS標準。如果您的產品銷往國際市場,此步驟尤為重要,因為不同地區的法規可能有所不同。
了解具體的材料特性有助于根據預期應用定制您的剛性電路板設計。以下是對關鍵特性及其如何影響性能的詳細分析。
電氣特性
除了Dk和Df,還需考慮材料的絕緣電阻和擊穿電壓。這些特性決定了電路板防止漏電和承受高電壓的能力。對于高電壓應用,通常需要擊穿電壓高于50 kV/mm的材料。
機械特性
材料的拉伸強度和柔韌性會影響其在制造和運行過程中的耐用性。例如,F(xiàn)R-4的拉伸強度約為310 MPa,使其適用于大多數剛性電路板應用。
化學與防潮性
在潮濕或腐蝕性環境中,具有低吸濕性和高耐化學性的材料至關重要。一些高性能層壓板的吸濕率低于0.1%(按重量計),而FR-4約為0.8%,確保在惡劣條件下的可靠性。
考慮到眾多因素,以下是一些簡化材料選擇過程的實用步驟:
定義應用要求: 確定您的PCB將面臨的運行頻率、溫度范圍和環境條件。
匹配材料特性: 選擇Dk、Df、導熱率和CTE符合您設計需求的材料。
考慮制造限制: 確保材料與您的組裝工藝和設備能力兼容。
平衡成本與性能: 選擇在滿足性能標準且不過度設計的前提下最具成本效益的材料。
測試與驗證: 使用所選材料制作設計原型,以確認其在真實條件下的性能。
