什么是助焊劑,為什么它在焊接中很重要?
焊接是電子組裝的支柱,可創建可靠的連接,為從智能手機到工業機械的所有設備提供動力。但是,即使使用最好的焊料和工具,一個關鍵因素往往也決定了成敗:助焊劑。如果您曾經為關節薄弱、導電性差或頑固氧化而苦苦掙扎,那么助焊劑可能是您過程中缺失的部分。那么,究竟什么是助焊劑,為什么它在焊接中如此重要?在這篇博客中,我們將為工程師和業余愛好者進行分解,提供實用的見解和技術細節,以提升您的焊接游戲。
Flux 不僅僅是一個幫手 - 它是一個游戲規則改變者。通過清潔金屬表面、改善焊料流動性和防止氧化,它確保了經得起時間考驗的堅固、耐用的接頭。無論您是為原型組裝 PCB 還是修理電路板,了解助焊劑都可能意味著完美連接和令人沮喪的返工之間的區別。讓我們深入了解助焊劑的基本要素,并探討為什么它在焊接中是必不可少的。
助焊劑是一種用于焊接的化學試劑,用于準備金屬表面以實現牢固粘合。從本質上講,助焊劑可以去除氧化物(銅或錫等金屬與空氣相遇時形成的討厭的層),并清除灰塵或油脂等雜質。這為熔融焊料創造了一個原始的表面,從而形成牢固的電氣和機械連接。如果沒有助焊劑,焊料可能會珠化或無法粘附,從而導致接頭不可靠,容易開裂或?qū)щ娦圆睢?/span>
助焊劑有多種形式 - 液體、糊狀,甚至作為磁芯嵌入焊錫絲中。它的成分通常包括基礎材料(如松香或有機酸)和處理氧化的活化劑。例如,源自松樹樹脂的松香助焊劑是電子產品的經典選擇,因為它在固體時具有無腐蝕性。相比之下,水溶性助焊劑使用檸檬酸或乳酸等有機酸在大批量 PCB 組裝中進行強力清潔。無論哪種類型,助焊劑的工作原理都是降低表面張力,使焊料均勻地“潤濕”金屬,就像水在干凈的玻璃表面上擴散一樣。
助焊劑的魔力發生在焊接過程中,它執行三項關鍵任務:清潔、潤濕和保護。當您將烙鐵加熱到 350°C(無鉛焊料的常見溫度)時,助焊劑會激活。它可以溶解金屬表面的氧化物 - 將其視為化學洗滌器 - 留下一張干凈的石板。例如,PCB 上的銅焊盤在蝕刻后會迅速氧化,形成一層薄薄的涂層,阻止焊料粘附。Flux 可在幾秒鐘內消除這一障礙。
接下來,助焊劑增強潤濕性,即焊料在表面上的擴散程度。沒有它,焊料可能會形成斑點,而不是光滑的錐形接頭。通過降低表面張力,助焊劑允許熔融焊料以每秒 0.1-0.2 米的速度在干凈的銅跡線上流動,確保完全覆蓋。最后,助焊劑可保護金屬在焊接過程中免受再氧化。在高溫下,空氣中的氧氣與金屬反應更快,但助焊劑會形成臨時屏障,使表面保持原始狀態,直到焊料凝固。
那么,為什么助焊劑在焊接中是不可協商的呢?它的好處直接影響接頭質量、可靠性和效率。首先,它確保更堅固的焊點。干凈、潤濕的接頭可以承受機械應力(如汽車 PCB 中的振動)而不會開裂。研究表明,助焊劑可以將焊接缺陷減少多達 20%,如制造商改用助焊劑工藝的案例研究所示。
其次,磁通量提高了電氣可靠性。形狀不良的接頭會增加電阻,從而破壞信號完整性。對于阻抗受到嚴格控制的高頻電路(例如,RF 信號為 50 歐姆),一致的接頭至關重要。Flux 通過防止空隙或不完全粘合將電阻提高到可接受的水平(例如每個接頭 0.1 歐姆)來幫助實現這一目標。
最后,flux 可以節省時間和金錢。它通過改善流動性、降低返工率來加快焊接速度。在生產線中,這種效率可以將周期時間縮短 10-15%,從而顯著節省成本。無論您是修補 Arduino 的業余愛好者,還是設計多層 PCB 的工程師,flux 都能讓您的工作更快、更可靠。

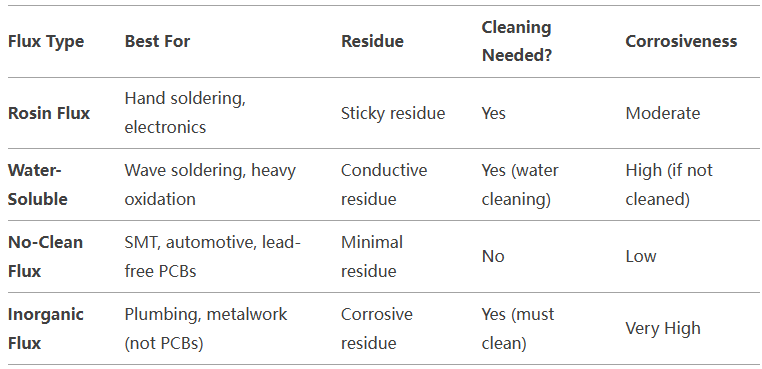

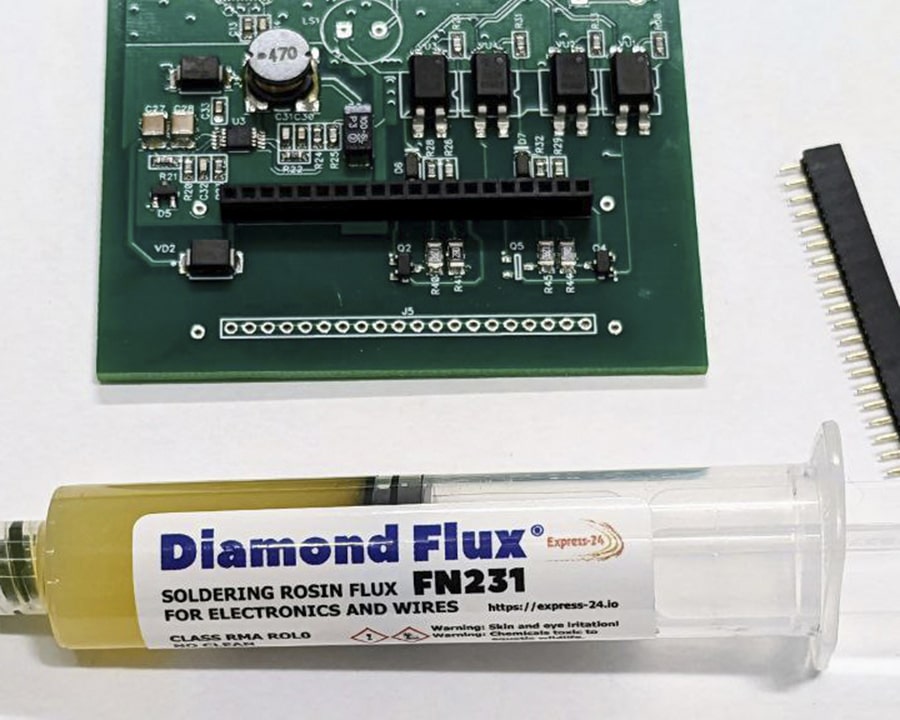

松香助焊劑由松樹樹脂制成,是電子產品焊接的首選。加熱時呈弱酸性,可有效去除氧化物,冷卻后變?yōu)槎栊?,留下無腐蝕性殘留物。有 R(松香)、RMA(輕度活化松香)和 RA(松香活化)等級,其活性水平各不相同。鹵化物含量為 0-2% 的 RMA,可在大多數 PCB 工作的清潔能力和安全性之間取得平衡。
水溶性助焊劑使用有機酸(例如檸檬酸或硬脂酸)進行強力清潔,非常適合自動 PCB 組裝。它比松香更快地潤濕表面 - 在某些測試中效果提高了 30% - 并且只用水清潔,避免使用刺激性溶劑。然而,它的殘留物具有導電性和腐蝕性,因此必須在焊接后數小時內徹底清潔。
免清洗助焊劑可留下極少的非導電殘留物,在低殘留應用中跳過清潔步驟。它非常適合難以觸及的區域或快速原型設計。雖然方便,但其較低的活性(通常為 <0.5% 鹵化物)使其在重度氧化表面上的效果較差。
對于不銹鋼或黃銅等較堅硬的金屬,無機酸助焊劑(例如氯化鋅基)會發光。不過,它對電子產品來說太具有腐蝕性了,因為如果不完全去除,其腐蝕性殘留物會損壞精密部件。
選擇合適的助焊劑取決于您的項目。對于焊接簡單 LED 電路的業余愛好者來說,松香助焊劑是可靠和安全的。對于在 220-250°C 下進行無鉛焊料熔化的大批量 PCB 生產,水溶性助焊劑可處理熱量和水垢。
你可以在沒有助焊劑的情況下焊接嗎?有時,但這是有風險的。如果您使用的是預鍍錫元件或焊膏(包含助焊劑),則內置助焊劑可能足以完成小型工作,例如連接表面貼裝電阻器。在這些情況下,預涂的助焊劑處理光氧化。凡士林是另一種 DIY 替代品,可作為防腐蝕屏障,盡管它的潤濕效果較差。
然而,在未鍍錫的焊盤或氧化表面上跳過助焊劑通常會導致災難。焊料不會粘連,接頭會變脆,導電性會下降 - 想想電阻從 0.01 歐姆躍升到 0.5 歐姆。對于醫療設備 PCB 等關鍵應用,這不值得賭一把。Flux 可確保一致性,因此我們建議盡可能使用它。
要充分利用 Flux,請遵循以下提示:
1. 先清潔:在使用助焊劑之前,用異丙醇擦拭表面以去除油脂或污垢。干凈的開始可以最大限度地提高其有效性。
2. 謹慎使用:太少的助焊劑無法正確清潔,而過多會留下多余的殘留物或飛濺物。對于 1 cm2 的墊子,薄層(約 0.1 mm 厚)就足夠了。
3. 匹配溫度:助焊劑在特定范圍內激活 - 例如,松香在 150-300°C 下激活。 過熱會將其燒掉,從而降低其好處。
4. 清潔殘留物(需要時):對于水溶性助焊劑,請在 2 小時內用去離子水沖洗。除非化妝品或保形涂層需要用酒精去除,否則松香殘留物可以殘留。
5. 妥善儲存:將助焊劑密封保存在陰涼干燥處,以防止蒸發或污染。

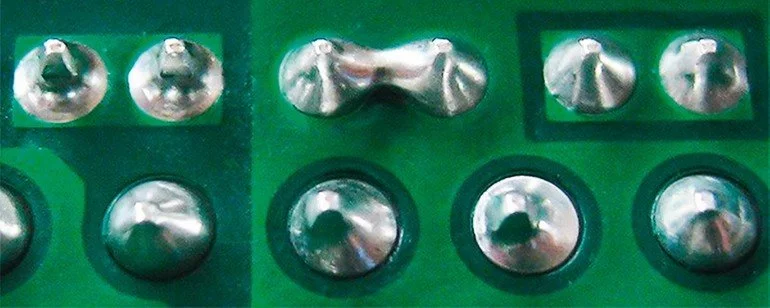

助焊劑解決了許多焊接難題。氧化是最大的罪魁禍?zhǔn)?- 銅焊盤可在數小時內形成 10 納米的氧化層,阻止焊料粘附。Flux 會立即溶解它。潤濕性差,即焊球上升而不是擴散,是另一個問題;Flux 可將表面張力降低多達 50%,從而快速修復。它還可以通過精確引導流動來防止焊橋(焊盤之間不必要的連接),這在具有 0.5 mm 間距元件的密集 PCB 布局中至關重要。
