元件放置精度對SMT組裝質量的影響
- 2025-06-18 11:32:00
- 瀏覽量：64
現代電子制造領域，SMT（表面貼裝技術）組裝的質量至關重要，而元件放置精度正是影響這一質量的關鍵因素之一。隨著電子產品的不斷小型化、高性能化以及多功能化，對 SMT 組裝的精度要求也日益嚴格。
今天，就讓我們深入探討元件放置精度與 SMT 組裝質量之間的緊密聯系，幫助工程師們更好地理解其中的關鍵要點，從而提升組裝工藝水平。捷配 PCB為眾多企業提供高品質的 PCB 板材，助力電子產品制造的順利進行，從基礎的線路板供應環節為組裝質量奠定良好開端。
一、元件放置精度的內涵
元件放置精度，簡單來說，就是指在 SMT 生產過程中，貼片機將電子元件準確放置到 PCBA（印制電路板組裝）指定位置的程度。這涉及到多個方面的因素，包括貼片機的機械精度、光學識別系統的準確性、供料器的穩定性以及程序編制的精確性等。只有各個部件相互配合，才能確保元件被精準地放置在焊盤上，開啟后續良好的組裝質量之旅。
二、對電氣性能的影響
1. 連接可靠性

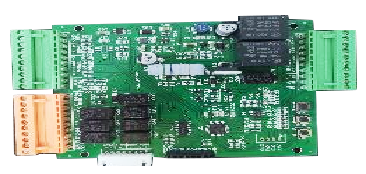

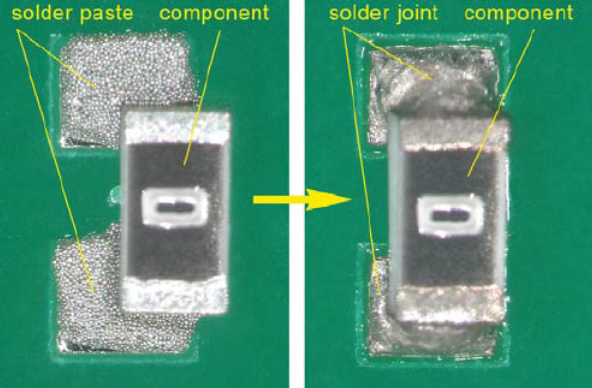

當元件放置精度高時，元件的引腳或端子能夠與焊盤準確對齊，在回流焊過程中，焊膏能夠充分潤濕引腳和焊盤，形成良好的電氣連接。例如，在一些高精度的通信設備中，射頻元件的引腳極細，若放置偏差過大，引腳可能部分懸空或者與焊盤接觸不良，導致連接電阻增大。這會引發信號傳輸?shù)膿p耗，甚至出現間歇性斷路的情況，使得設備無法穩定地收發信號，影響整體的通信質量，進而縮短產品的使用壽命，增加售后維修成本和客戶投訴風險。
2. 信號完整性
對于高速電路，元件的精確放置對信號完整性至關重要。以電腦主板上的內存芯片與 CPU 插槽之間的信號傳輸為例，如果內存芯片的元件放置位置出現偏差，信號走線的長度、阻抗就會發生變化。這可能導致信號反射、串?dāng)_等問題，使信號的上升沿和下降沿變得不平滑，出現毛刺等干擾信號，進而影響 CPU 對內存數據的準確讀取和寫入，造成系統運行卡頓、死機等故障，極大地降低電子產品的性能表現。
三、對機械性能的影響
1. 板面平整度
準確放置元件有助于維持 PCBA 的平整度。如果元件放置不準確，一些較大的元件可能會因?yàn)閮A斜、歪斜而在后續的固化過程中對周圍的元件或線路板產生壓力。比如在一些工業控制板上，大體積的電解電容如果放置角度偏差較大，其自身重量會導致線路板局部彎曲變形。這不僅會影響外觀，還可能使相鄰元件的引腳應力增大，長期使用過程中容易出現引腳斷裂或虛焊的情況，影響整個線路板的結構穩定性。
2. 元件固定強度
合適的放置位置能讓元件與線路板緊密結合。像在一些振動環境下的電子產品，如汽車電子控制單元，元件若放置精度差，可能導致元件在焊接后與線路板之間的結合力不足。在車輛行駛過程中的顛簸振動下，元件容易松動、脫落，破壞電路的正常工作，帶來嚴重的安全隱患，增加產品的故障率和維修難度。
四、對生產效率與成本的影響
1. 返修工作量
較低的元件放置精度會顯著增加 SMT 生產線上的返修工作量。當元件放置錯誤或位置偏差較大時，需要人工進行返修，這不僅耗費大量的人力和時間成本，還可能在返修過程中對線路板和元件造成二次損傷。例如，在生產智能手機主板時，若芯片類元件放置精度不高，出現虛焊、錯位等問題，維修人員需要使用專業的返修設備重新加熱、取下元件并重新焊接，每處理一個這樣的缺陷產品可能需要幾十分鐘甚至數小時的時間，極大地降低了生產效率，導致生產成本上升。
2. 物料損耗
元件放置不準確還可能引發物料損耗。一方面，在返修過程中，由于操作不當或多次加熱，可能會損壞元件，造成元件報廢；另一方面，如果元件放置位置偏差過大，可能需要重新補焊，這會消耗額外的焊膏、助焊劑等輔料，增加了生產成本。例如，在一些高精度的醫療電子設備制造中，昂貴的專用芯片若因放置問題報廢，將給企業帶來巨大的經濟損失。
五、影響元件放置精度的因素
1. 貼片機精度
貼片機作為 SMT 生產的核心設備，其本身的機械精度直接決定了元件放置精度。包括貼片機的貼裝頭精度、X-Y 軸運動精度以及 Z 軸升降精度等。高精度的貼片機能夠精確地控制元件的吸取、移動和放置動作，確保元件在焊盤上的準確位置。定期對貼片機進行維護保養、校準，是保證其精度的關鍵措施。例如，一些先進的貼片機能夠達到微米級的貼裝精度，適用于超小型、高密度的元件貼裝，像在高端服務器主板的生產中發揮著重要作用。
2. 光學識別系統
光學識別系統用于在貼片過程中對 PCB 和元件進行定位和對準。它通過攝像頭采集圖像，識別 PCB 上的標記點和元件的特征，然后計算出元件的正確放置位置。光學系統的分辨率、對焦精度、圖像處理算法等因素都會影響識別的準確性。如果光學識別系統出現偏差，比如攝像頭鏡頭污漬、光源亮度不穩定等，就會導致元件放置位置錯誤。因此，在生產過程中要保持光學系統的清潔，定期更新和優化圖像處理軟件，以提高識別精度。
3. 供料器穩定性
供料器負責將各種元件準確地供給貼片機。如果供料器出現問題，如元件送料不暢、元件歪斜、振動盤不穩定等，就會導致元件在吸取過程中位置出現偏差。例如，在一些生產線上，當供料器的振動盤頻率設置不當，元件在料盤內可能會堆疊、卡料，使得貼片機吸取到的元件姿態異常，進而影響放置精度。所以要合理調整供料器的參數，定期檢查和維護供料器的各個部件，確保其穩定、順暢地供料。
4. 程序編制準確性
貼片機的程序編制包含了元件的位置信息、貼裝順序、吸嘴選擇等內容。如果程序編制出現錯誤，比如元件坐標設置偏差、貼裝順序混亂等，即使貼片機本身精度再高，也無法將元件正確放置到指定位置。因此，在進行程序編制時，要仔細核對 PCB 設計文件，嚴格按照工藝要求進行操作，采用模擬貼裝等軟件工具進行程序驗證，及時發現并修正錯誤。
六、提高元件放置精度的措施
1. 優化設備選型與維護
企業在選擇貼片機時，要根據產品的需求和工藝要求，挑選精度合適、性能可靠的設備。同時，建立完善的設備維護管理體系，定期對貼片機、光學識別系統、供料器等進行保養、校準和維修。比如，制定詳細的設備維護計劃，安排專業人員定期檢查貼片機的機械部件磨損情況、光學鏡頭的清潔度、供料器的運行狀態等，及時更換老化的部件，確保設備始終處于良好的運行狀態。
2. 加強工藝管理
在 SMT 生產工藝環節，要嚴格控制工藝參數。例如，優化 PCB 的設計，合理設置元件的布局和焊盤尺寸，增加工藝定位標記，便于貼片機準確識別；精確控制焊膏印刷的量和位置，保證焊膏能夠?yàn)樵峁┝己玫墓潭ê碗姎膺B接基礎；制定合理的回流焊溫度曲線，確保焊膏在回流焊過程中能夠充分潤濕元件引腳和焊盤，同時避免因溫度過高或過低導致元件移位或虛焊等問題。通過對工藝參數的精細化管理，從各個環節提升元件放置精度。
3. 人員培訓與技能提升
SMT 生產涉及多個崗位，包括設備操作人員、工藝工程師、質量檢測人員等。對這些人員進行系統的培訓，提高他們的專業技能和操作水平至關重要。例如，培訓設備操作人員熟練掌握貼片機的操作流程、參數調整方法以及常見故障的排除技巧；組織工藝工程師學習先進的工藝技術、了解新材料的特性以及掌握工藝優化的方法；培訓質量檢測人員熟悉各種檢測設備的使用和檢測標準，能夠準確地識別和判斷元件放置精度問題。通過不斷提升人員的素質和能力，為提高元件放置精度提供有力的人才支持。
七、元件放置精度檢測方法
1. 自動光學檢測（AOI）
AOI 是目前 SMT 生產線上廣泛應用的一種檢測手段。它通過光學原理對貼片后的 PCBA 進行自動檢測，能夠快速、準確地發現元件放置位置偏差、極性錯誤、缺失等問題。AOI 設備配備了高分辨率的攝像頭和先進的圖像處理軟件，可以對元件的多個維度進行檢測，如 X、Y 方向的位置偏差、θ 角度的旋轉偏差等。在生產過程中，將 AOI 檢測環節合理地設置在貼片后、回流焊前或回流焊后等關鍵工序，能夠及時發現元件放置精度問題，以便采取相應的措施進行返修或調整工藝參數，提高產品質量和生產效率。例如，在一些大型的電子產品制造工廠，AOI 檢測設備能夠以每小時檢測數千塊 PCBA 的速度進行工作，大大提高了檢測效率和質量控制水平。
2. X 射線檢測（X-ray）
對于一些具有隱蔽焊點的元件，如 BGA（球柵陣列封裝）芯片，X 射線檢測是檢測元件放置精度和焊接質量的有效方法。X 射線能夠穿透元件和線路板，清晰地顯示出焊球與焊盤的連接情況以及元件內部的結構。通過對 X 射線圖像的分析，可以準確判斷 BGA 芯片的放置位置是否準確、焊球是否存在虛焊、短路等問題。雖然 X 射線檢測設備成本較高，檢測速度相對較慢，但其在檢測高密度、復雜封裝元件的放置精度方面具有不可替代的優勢，廣泛應用于高端電子產品制造的質量檢測環節，如電腦主板、智能手機主板等生產過程中，為產品質量把關。
3. 人工檢測
盡管自動檢測設備在 SMT 生產中發揮著重要作用，但人工檢測仍然不可或缺。在一些小批量生產、試生產或者特殊元件的檢測中，人工檢測可以憑借檢測人員的經驗和直觀判斷，發現一些自動檢測設備可能忽略的問題。例如，對于一些外形不規則、顏色相近的元件，人工檢測能夠更準確地判斷其放置是否正確、有無損傷等。不過，人工檢測存在效率低、受人員主觀因素影響大等缺點，因此通常將其作為自動檢測的一種補充手段，在特定情況下使用，以確保元件放置精度的全面檢測。
隨著電子產品技術的不斷發展，元件放置精度的要求將越來越高。一方面，微型化元件的廣泛應用，如芯片級封裝（CSP）、系統級封裝（SiP）等，對貼片機的精度和穩定性提出了更高的挑戰；另一方面，新型材料的應用，如柔性線路板（FPC）、透明線路板等，也會影響元件的放置精度和焊接質量。同時，智能工廠的建設趨勢將促使 SMT 生產線實現更高的自動化、智能化水平，元件放置精度的檢測和控制將更加依賴于大數據分析、人工智能算法等先進技術。例如，通過機器學習算法對大量的生產數據進行分析，建立元件放置精度的預測模型，提前發現潛在的問題并進行預防性調整，從而進一步提高 SMT 組裝質量的穩定性和可靠性。這對工程師們來說，既是機遇也是挑戰，需要不斷學習和掌握新的知識和技術，以適應未來電子制造行業的發展需求。
在 SMT 組裝領域，元件放置精度始終是一個關鍵且復雜的問題，工程師們需要從多個方面深入理解和控制它，以確保產品質量和生產效率。同時，借助像捷配 PCB 這樣的優質供應商提供的高品質原材料，為整個組裝過程提供堅實的基礎保障。通過不斷優化工藝、提升技術水平和加強質量控制，相信未來的 SMT 組裝質量將得到更大的提升，滿足日益增長的電子產品市場需求。
