在快速發展的電子世界中，對更小、更強大設備的需求前所未有。高密度互連 PCB 組裝 (HDI PCB Assembly) 正是這場革命的核心，它使得在不犧牲性能的前提下創建微型化電子設備成為可能。如果您希望掌握高密度剛性板組裝技術并學習微型化技巧，那么您來對地方了。本指南將引導您了解 HDI PCB 設計規則、精細間距元件布局、微孔技術等基礎知識，為工程師和設計師提供實用的見解。

在 ALLPCB，我們理解設計和組裝緊湊、高性能電路板所面臨的挑戰。在這篇博客中，我們將深入探討有助于您在保持可靠性和效率的同時實現微型化的策略與技術。讓我們一同探索高密度互連 PCB 組裝的世界，揭示推動現代電子創新的工具與方法。

什么是高密度互連 PCB 組裝？

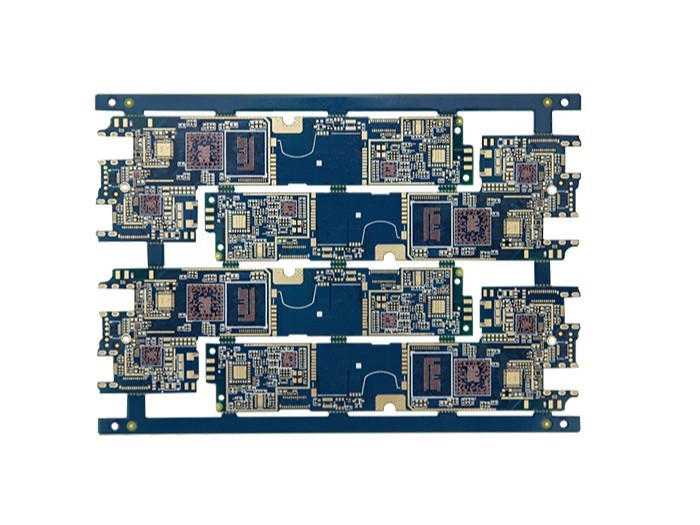

高密度互連 PCB 組裝，通常稱為 HDI PCB 組裝，是一種專業的制造工藝，允許在更小的空間內實現更多的連接。與傳統的印刷電路板 (PCB) 不同，HDI 板采用微孔（microvia）、盲孔（blind via）和埋孔（buried via）等先進技術，將更多元件封裝到緊湊的區域中。這使得它們成為智能手機、可穿戴設備、醫療設備和汽車系統等微型化電子設備的理想選擇。

HDI PCB 組裝的主要目標是在確保信號完整性和熱管理的同時實現微型化。通過使用更細的線路、更小的過孔和更緊密的間距，這些電路板能夠支持具有高速信號（在先進應用中通常超過 5 GHz）的復雜設計。對于工程師而言，理解 HDI 技術對于滿足空間極其寶貴的現代電子產品的需求至關重要。

高密度剛性板組裝的關鍵技術
創建高密度剛性板需要精密性以及對先進組裝技術的深刻理解。下面，我們將探討實現微型化并確保 HDI PCB 性能的核心方法。

1. 精細間距元件布局 (Fine-Pitch Component Placement)
   精細間距元件布局是高密度互連 PCB 組裝的基石。該技術涉及放置引線間距非常小（通常小于 0.5 mm）的元件，以最大化利用可用板空間。它通常用于球柵陣列 (BGA)、芯片級封裝 (CSP) 和其他緊湊型元件。
   要實現成功的精細間距布局，自動化貼片機至關重要。這些機器可以將元件定位精度控制在 0.01 mm 以內，即使是最小的封裝也能確保對齊。此外，設計師必須遵循嚴格的 HDI PCB 設計規則，例如保持最小 0.1 mm 的焊盤間間隙，以防止橋接或立碑等焊接缺陷。
   實用技巧： 在組裝過程中使用高分辨率光學檢測系統來驗證精細間距元件的布局。這可以降低錯位風險并確保連接可靠性。

2. 利用微孔技術 (Leveraging Microvia Technology)
   微孔技術是 HDI PCB 組裝的變革者。微孔是連接 PCB 不同層的微小孔，通常直徑小于 0.15 mm。與傳統的通孔不同，微孔占用空間更少，允許更高的布線密度，使其成為微型化電子設備的完美選擇。
   HDI 設計中使用的微孔主要有兩種類型：盲孔（連接外層與一個或多個內層）和埋孔（連接內層而不延伸到表面）。激光鉆孔通常用于精確制造這些微孔，縱橫比可高達 1:1。該技術不僅節省空間，還能通過減少寄生電容和電感來提高信號完整性。
   實用技巧： 在設計微孔時，確保疊層配置支持最小 0.25 mm 的過孔焊盤直徑以保持可制造性。與您的 PCB 制造商協作，確認針對您具體設計的鉆孔能力。

3. 遵守 HDI PCB 設計規則 (Adhering to HDI PCB Design Rules)
   設計 HDI PCB 需要嚴格遵守特定的設計規則，以確保功能性和可制造性。這些 HDI PCB 設計規則涵蓋走線寬度、間距、過孔尺寸和層疊配置等方面。例如，HDI 板中的走線寬度通常減小到 0.075 mm 或更小，走線之間的間距可以小至 0.05 mm，以適應高密度布線。
   信號完整性是另一個關鍵考慮因素。高速信號（通常工作頻率在 1 GHz 以上）需要受控阻抗，單端線通常約為 50 歐姆，差分對通常為 100 歐姆。設計師必須使用仿真工具來預測并減輕密集布局中的串擾和信號反射等問題。
   實用技巧： 在您的設計中加入接地層和適當的屏蔽，以最大限度地減少高密度布局中的電磁干擾 (EMI)。這對于元件間距緊密的微型化電子設備尤為重要。

HDI PCB 組裝中的微型化策略
微型化是高密度互連 PCB 組裝的最終目標。這不僅僅是讓設備變得更?。桓窃跍p小尺寸的同時保持甚至提升性能。以下是一些在您的設計中實現微型化的有效策略。

1. 優化疊層設計以實現緊湊布局 (Optimize Layer Stack-Up for Compact Designs)
   HDI PCB 的層疊結構在微型化中起著至關重要的作用。通過使用多層（在先進設計中通常為 8 層或更多），工程師可以在更小的區域內布線復雜電路。典型的 HDI 疊層可能包括微孔和埋孔的組合，以在不浪費表面空間的情況下連接各層。
   例如，用于可穿戴設備的 10 層 HDI 板可能采用 2+N+2 配置，其中 "N" 代表核心層，兩個 "2" 指兩側的積層。這種方法允許更密集的布線，同時將板厚保持在 1.6 mm 以下，這是緊湊型電子產品的常見要求。
   實用技巧： 與您的 PCB 制造商緊密合作，在層數、成本和可制造性之間取得平衡。過度指定層數可能會增加生產成本，而性能提升卻不顯著。

2. 使用先進材料實現更高密度 (Use Advanced Materials for Higher Density)
   材料選擇對于高密度剛性板組裝至關重要。傳統的 FR-4 材料可能因其在熱性能和介電特性方面的限制而無法滿足 HDI 設計要求。相反，通常使用聚酰亞胺或高 Tg 層壓板等高性能材料來支持更精細的走線和更好的散熱。
   這些材料可以在 150°C 以上的溫度下保持穩定性，并支持低至 3.5 的介電常數，這對于微型化電子設備中的高速信號傳輸至關重要。此外，更薄的基材（通常低于每層 0.2 mm）有助于降低整體板厚。

3. 集成嵌入式元件 (Integrate Embedded Components)
   將元件嵌入 PCB 基板內是一種創新的微型化策略。通過將電阻、電容等無源元件放置在板層內部，設計師可以釋放寶貴的表面空間用于有源元件或額外布線。該技術對于尺寸限制極端的應用（如醫療植入物或物聯網設備）特別有用。
   嵌入式元件還通過縮短走線長度和最小化寄生效應來提高信號完整性。然而，這種方法需要精確的制造能力和徹底的測試以確?？煽啃?。
   實用技巧： 從嵌入簡單的無源元件開始，然后再轉向更復雜的元件。確保您的設計軟件支持嵌入式元件建模，以實現精確的仿真。

高密度互連 PCB 組裝的挑戰
盡管 HDI PCB 組裝為微型化帶來了巨大優勢，但它也伴隨著一些挑戰。了解這些障礙可以幫助您更有效地設計和組裝電路板。

1. 緊湊設計中的熱管理 (Thermal Management in Compact Designs)
   隨著元件在微型化電子設備中排列得更緊密，散熱成為一個重要問題。高密度設計會產生大量熱量，尤其是在 5G 模塊或汽車控制單元等大功率應用中。如果沒有適當的熱管理，這些熱量會降低性能或導致元件故障。
   解決方案包括使用熱過孔將熱量傳遞到外層，以及在 PCB 設計中加入散熱器或金屬芯。例如，直徑為 0.3 mm 的熱過孔可以有效地將關鍵元件產生的熱量導出，將工作溫度維持在 85°C 以下。

2. 制造復雜性與成本 (Manufacturing Complexity and Cost)
   HDI PCB 組裝本質上比傳統 PCB 制造更復雜。使用微孔、精細間距元件和多層會增加生產時間和成本。例如，用于制造微孔的激光鉆孔需要專用設備和專業知識，這會推高成本。
   為降低成本，請專注于面向可制造性的設計 (DFM) 原則。 優化您的布局，以在滿足性能要求的同時最大限度地減少微孔數量和積層層數。與經驗豐富的 PCB 制造商合作也有助于簡化流程。

結論：通過 HDI PCB 組裝實現微型化
掌握高密度剛性板組裝是釋放微型化電子設備潛力的關鍵。通過利用精細間距元件布局、微孔技術以及嚴格遵守 HDI PCB 設計規則等技術，工程師可以為廣泛的應用創建緊湊、高性能的設計。

無論您是為消費電子、醫療設備還是汽車系統進行設計，本指南中概述的策略都能幫助您克服高密度互連 PCB 組裝的挑戰。擁抱這些技術，在追求更小、更智能、更高效電子的競賽中保持領先。
