鉆孔孔徑比:小孔大學問
在PCB設計中,鉆孔孔徑比是一個重要的技術參數,直接影響制造難度和產品質量。本文將解釋縱橫比的概念,并提供不同板厚的孔徑下限建議值。
一、縱橫比的概念

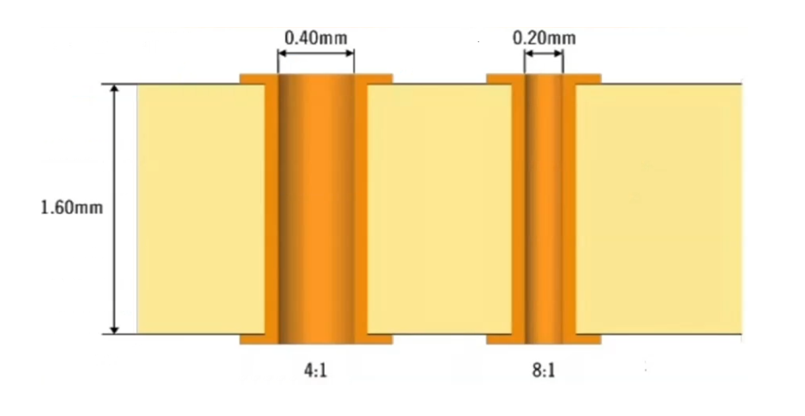

縱橫比(Aspect Ratio)是指板厚與鉆孔直徑的比值,通常用于評估鉆孔的加工難度和電鍍質量。例如,如果PCB板厚為1.0mm,鉆孔直徑為0.2mm,則縱橫比為5:1。
縱橫比對制造的影響:
1. 電鍍均勻性:較高的縱橫比可能導致電鍍液難以均勻覆蓋孔壁,從而影響電鍍質量。
2. 加工難度:縱橫比越高,鉆孔的難度越大,尤其是對于較小的孔徑。
3. 裂紋風險:高縱橫比的孔在焊接過程中更容易因Z軸膨脹而產生裂紋。
二、不同板厚的孔徑下限建議值
以下是根據行業標準和實際應用建議的不同板厚的孔徑下限值:
| 板厚 | 最小孔徑 | 最小孔徑 |
|------------|------------------|----------------|
| 3.0 | 24 | 0.6 |
| 2.5 | 20 | 0.5 |
| 2.0 | 16 | 0.4 |
| 1.6 | 12 | 0.3 |
| 1.0 | 8 | 0.2 |
這些數據表明,隨著板厚的增加,孔徑下限也相應增大,以保持合理的縱橫比。
三、設計建議
1. 控制縱橫比:盡量將縱橫比控制在5:1至10:1之間,以確保加工可行性和電鍍質量。
2. 優化孔徑:對于較厚的PCB板,選擇較大的孔徑以降低制造難度。
3. 考慮電鍍要求:高縱橫比的孔需要更高的電鍍能力,建議與制造商確認其加工能力。
鉆孔孔徑比是PCB設計中的關鍵參數,直接影響制造難度和產品質量。通過合理控制縱橫比并選擇合適的孔徑下限值,可以顯著提高生產效率和產品可靠性。在實際設計中,建議結合具體需求和制造商能力,優化鉆孔設計。
