阻焊層設計陷阱:橋接、漏銅等常見問題及優化設計對比
在PCB設計中,阻焊層設計是確保電路板質量和可靠性的關鍵環節。然而,不合理的阻焊層設計可能導致多種問題,如橋接和漏銅,影響電路板的性能和生產效率。本文將詳細列舉這些常見問題,并展示優化前后的設計對比。
一、常見問題
1. 阻焊層間隙不足
阻焊層間隙不足是導致相鄰焊盤之間發生短路的主要原因之一。通常,阻焊間隙應為導體間寬度的一半,以確保抗蝕劑與PCB表面特征的緊密貼合。如果間隙不足,可能會導致焊錫橋接,影響電路的正常工作。
2. 阻焊層開窗不正確/缺失
阻焊開窗是指暴露銅特征進行焊接工藝的區域。如果開窗不正確或缺失,可能會導致以下問題:
- 助焊劑殘留物在絕緣層下面,影響焊接質量。
- 暴露過大可能導致不必要的電氣連接和電路損壞。
3. 不正確的Tent式過孔
Tent式過孔是用絕緣覆蓋通孔的過程,以防止電鍍孔暴露在有害化學物質面前。不正確的Tent式過孔可能會暴露通孔,導致焊橋。
4. 阻焊橋脫落
阻焊橋脫落是PCB制造中常見的問題之一,可能導致焊接不良。其原因可能包括阻焊橋?qū)挾炔蛔?、阻焊油墨選擇不當或工藝參數不合理。
5. 漏銅問題
漏銅是指阻焊層未能完全覆蓋銅面,導致銅面暴露。這可能是由于阻焊開窗設計不當或生產過程中對位偏差造成的。漏銅不僅影響電路板的外觀,還可能導致電氣短路和性能下降。
二、優化設計建議
1. 阻焊橋?qū)挾葍?yōu)化
- 綠油:最小阻焊橋?qū)挾葹?.075mm。
- 其他顏色油墨:最小阻焊橋?qū)挾葹?.125mm。
2. 阻焊開窗設計優化
- 阻焊開窗應大于線路焊盤,通常整體大0.1mm左右(單邊外擴0.05mm)。
- 避免阻焊開窗過大導致焊盤變形或偏大。

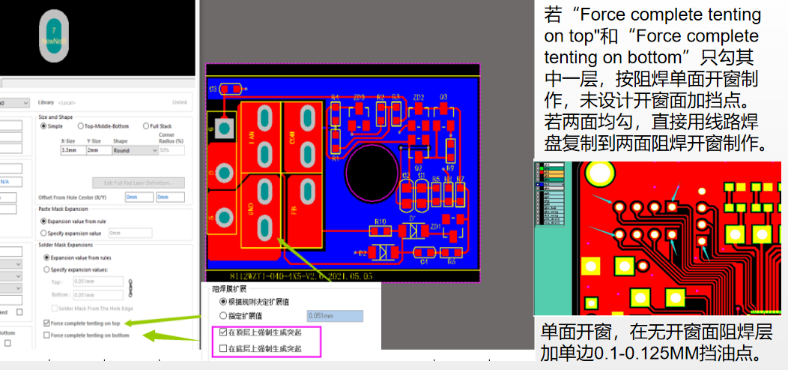

3. Tent式過孔優化
- Tent式過孔適用于成品孔徑小于12mil的小通孔,可以在兩側蓋住過孔,提高過孔的可靠性。
- 避免在焊盤內過孔和接地焊盤上使用Tent式過孔。
4. 阻焊橋脫落預防
- 優化阻焊開窗設計,確保阻焊橋?qū)挾茸銐颉?/span>
- 選擇合適的阻焊油墨和工藝參數,提高阻焊層的附著力。
5. 漏銅問題解決
- 確保阻焊開窗設計準確,避免過度開窗。
- 在生產過程中嚴格控制對位精度,減少因偏差導致的漏銅。
三、優化前后設計對比
1. 阻焊橋?qū)挾葍?yōu)化對比
| 優化前 | 優化后 |
|--------|--------|
| 阻焊橋?qū)挾炔蛔?,容易?dǎo)致橋接 | 阻焊橋?qū)挾茸銐?,有效防止橋?|
2. 阻焊開窗設計優化對比
| 優化前 | 優化后 |
|--------|--------|
| 阻焊開窗過大,導致焊盤變形 | 阻焊開窗適中,焊盤形狀規則 |
3. Tent式過孔優化對比
| 優化前 | 優化后 |
|--------|--------|
| 過孔暴露,容易導致橋接 | 過孔被Tent式覆蓋,提高可靠性 |
4. 漏銅問題解決對比
| 優化前 | 優化后 |
|--------|--------|
| 阻焊開窗不當,導致漏銅 | 阻焊開窗設計合理,無漏銅現象 |
阻焊層設計在PCB制造中起著至關重要的作用。通過合理設計阻焊橋?qū)挾?、?yōu)化阻焊開窗、正確使用Tent式過孔以及解決漏銅問題,可以顯著提高電路板的質量和可靠性。在實際設計中,應結合具體需求和生產條件,靈活調整設計參數,以實現最佳的制造效果。
