在電子制造領域，PCB拼板設計是影響生產效率和成本控制的關鍵環節。合理的拼板設計不僅能夠提高材料利用率，還能優化生產流程，降低單位制造成本。本文將深入探討不同拼板方式對材料利用率的影響，并詳細演示V-cut與郵票孔設計的應用。

 一、拼板設計的經濟學原理

拼板設計的核心目標是通過優化PCB布局，最大限度地利用原材料，減少廢料產生。這不僅降低了生產成本，還提高了生產效率。以下是拼板設計中需要考慮的關鍵因素：

1. 材料利用率：通過合理布局，減少板材邊角料的浪費。

2. 生產效率：拼板設計應便于自動化設備操作，減少人工干預。

3. 分板便利性：設計應確保分板過程簡單高效，避免損壞元件。

 二、不同拼板方式對材料利用率的影響

 1. V-cut拼板

V-cut（V型切割）是一種常見的拼板方式，通過在板子連接處切割出V型槽，使分板過程更加容易。V-cut的主要優點包括：

- 材料利用率高：V-cut可以最大限度地利用原材料，減少廢料的產生。

- 生產效率高：適用于直線規則形狀的PCB，便于自動化生產。

- 分板簡便：通過施加適當壓力即可輕松分離板子，避免了復雜的切割過程。

然而，V-cut也有一些局限性。例如，它只能用于直線切割，無法處理復雜或不規則形狀的PCB。此外，V-cut對刀具的質量要求較高，刀具的耐用性和切割精度直接影響生產效率。

 2. 郵票孔拼板

郵票孔拼板適用于異形PCB，如圓形或不規則形狀的板子。郵票孔通過在板子邊緣設計一系列小孔，使板子在分板時容易掰斷。郵票孔的主要優點包括：

- 適應性強：郵票孔設計可以處理復雜和不規則形狀的PCB，提供更大的設計靈活性。

- 空間利用率高：郵票孔設計能夠優化板材布局，提高空間利用率。

- 信號傳輸性能好：郵票孔設計有助于縮短信號路徑，降低串擾和延遲，從而提高信號傳輸性能。

郵票孔的缺點在于其設計和加工過程相對復雜，可能增加生產成本。此外，分板過程中可能會產生毛刺，需要額外的處理步驟。

 三、V-cut與郵票孔設計的演示

 1. V-cut設計

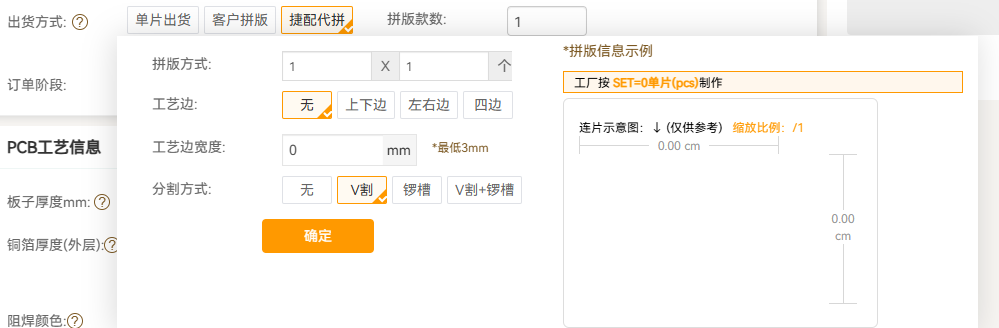

V-cut設計的關鍵在于合理設置V割參數，以確保切割效果和分板便利性。以下是V-cut設計的主要步驟：

1. 確定V割深度和間距：V割深度通常為板厚的1/3至1/2，間距一般為0.4mm。

2. 設置安全距離：V割線與焊盤、走線之間的距離應保持在0.4mm以上，以防止切割時應力導致銅皮斷裂。

3. 優化拼板布局：確保拼板布局緊湊，最大限度地利用板材面積。

 2. 郵票孔設計

郵票孔設計需要考慮橋連寬度、孔徑和間距等因素。以下是郵票孔設計的主要步驟：

1. 設計橋連：橋連寬度通常為0.8mm至1.6mm，具體取決于板厚和尺寸。

2. 設置郵票孔參數：郵票孔孔徑一般為0.3mm至0.8mm，間距為0.76mm至1.5mm。

3. 優化布局：確保郵票孔布局合理，避免敏感元件附近設置郵票孔，以防止電氣短路。

 四、選擇合適的拼板方式

在選擇拼板方式時，應綜合考慮PCB的形狀、生產規模、預算和產品質量要求等因素。以下是選擇拼板方式的建議：

1. 對于規則形狀的PCB：優先選擇V-cut拼板，以提高生產效率和材料利用率。

2. 對于異形PCB：郵票孔拼板是更好的選擇，因為它能夠適應復雜形狀并優化空間利用率。

3. 高精度要求：對于高精度要求的PCB，可以考慮激光分板技術，盡管成本較高，但能夠提供更高的切割精度和質量。

拼板設計在PCB制造中扮演著至關重要的角色。通過合理選擇拼板方式并優化設計，可以顯著提高材料利用率，降低生產成本，同時確保產品質量和可靠性。在實際應用中，應根據具體需求和生產條件，靈活選擇V-cut或郵票孔設計，以實現最佳的經濟效益。
