電源層與信號層的安全距離

  • 2025-03-31 09:46:00
  • 瀏覽量:148

在PCB設計中,電源層與信號層的安全距離至關重要,它直接影響著電路的性能和穩定性。合理的安全距離可以有效減少電磁干擾(EMI)和信號完整性問題。本文將通過跨分割案例,詳細講解介質厚度選擇原則,并提供常用板材的參考數據。


 一、跨分割案例分析

 1. 案例描述

假設有一個典型的4層PCB,厚度為62mil。外層為信號層,內層為電源層和地層。在設計中,信號線需要跨越電源層的分割區域。這種情況下,信號線的阻抗會因參考平面的變化而發生改變,導致信號完整性問題。

 2. 問題分析

當信號線跨越電源層的分割時,由于分割區域下方?jīng)]有連續的參考平面,信號的回流路徑被迫改變,增加了回流路徑的長度和阻抗。這種阻抗不連續會導致信號反射、串?dāng)_和電磁輻射等問題。



 3. 解決方案

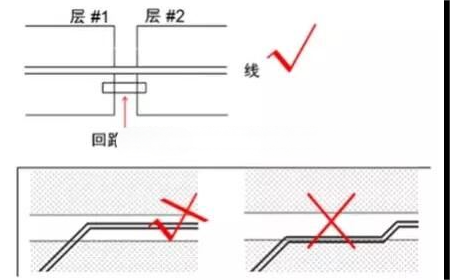

 縫補電容

在信號跨分割處放置縫補電容,為信號提供短回流通路。通常使用0402或0603封裝的瓷片電容,容值為0.01uF或0.1uF。電容兩端分別連接信號穿過的參考平面,確保信號線在電容200mil范圍內,距離越近越好。



 跨線橋接

在信號層對跨分割的信號進行“包地處理”,即在信號線周圍布置較粗的地線,減少電磁干擾。地線要盡量粗,以降低阻抗。



 二、介質厚度選擇原則

 1. 20H規則

電源層與地層之間的介質厚度(H)應遵循20H規則,以抑制邊緣輻射效應。電源層相對地層內縮20H的距離,可以將70%的電場限制在接地層邊沿內,內縮100H則可以將98%的電場限制在內。



 2. 信號完整性考慮

介質厚度的選擇還應考慮信號完整性。較薄的介質層可以減小層間電容,降低環流并提高抑制效果,從而改善整體EMC性能。反之,較厚的介質層可能導致層間串?dāng)_增加,影響信號質量。



 三、常用板材的參考數據

 1. FR-4板材

FR-4是最常用的PCB板材,具有良好的電氣性能和機械性能。其介電常數(Dk)約為4.5,介質損耗角(Df)約為0.02。



 2. Rogers板材

Rogers板材適用于高頻電路,具有低介電常數和低介質損耗。例如,Rogers 4003C的介電常數約為3.38,介質損耗角約為0.0027。



 3. 聚酰亞胺(PI)板材

聚酰亞胺板材具有優異的耐高溫性能和良好的電氣性能,適用于高溫環境。其介電常數約為3.4,介質損耗角約為0.002。


 四、總結

在PCB設計中,合理選擇電源層與信號層的介質厚度,并遵循20H規則,可以有效減少電磁干擾和信號完整性問題。通過跨分割案例的分析,我們了解到縫補電容和跨線橋接是解決信號跨分割問題的有效方法。常用板材的參考數據為設計提供了重要的指導,幫助工程師在實際設計中做出最佳選擇。
