一、開關噪聲

 1. 產生機理

開關噪聲主要來源于開關管和整流管在開通及關斷轉換過程中產生的射頻能量。這種能量以電磁能的形式直接向空間輻射，或者以干擾電流的形式沿著輸入輸出端導線傳送。此外，內部寄生電容在開關狀態下突然充放電也會產生噪聲。

 2. 抑制措施

- 優化PCB布局：合理設計PCB的布局，減少開關管和整流管之間的距離，降低寄生電感和電容的影響。

- 使用吸收電路：采用RC、RCD、LC等無源吸收網絡或有源吸收網絡，抑制開關管關斷時產生的尖峰電壓。

- 電源濾波：在電源輸入端添加濾波器，減少高頻噪聲的傳導。

 二、耦合噪聲

 1. 產生機理

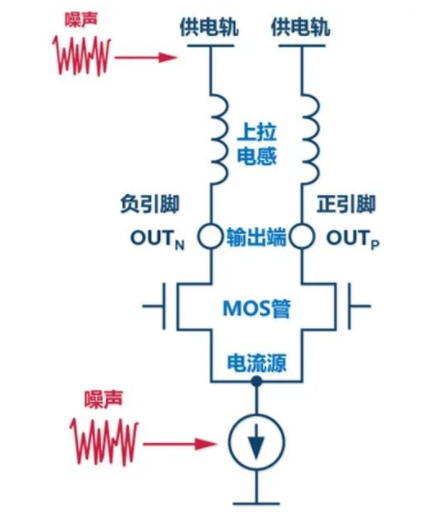

耦合噪聲是由于不同電路之間的電磁耦合引起的。常見的耦合途徑包括電容耦合、電感耦合和公共阻抗耦合。例如，高頻變壓器的分布電容會使高頻噪聲在初級與次級之間傳遞，或者通過導線的分布電容和電感耦合到附近的電路中。

 2. 抑制措施

- 合理布局：將敏感電路與噪聲源盡量分開，避免信號線和電源線交叉。

- 屏蔽與隔離：使用屏蔽罩或隔離層減少電磁耦合，特別是在高頻電路中。

- 去耦電容：在電源和地之間添加去耦電容，減少電源線上的噪聲耦合。

 三、傳輸噪聲

 1. 產生機理

傳輸噪聲主要來源于電源線和信號線的分布電感和電容。這些分布參數會導致電源電壓的波動和噪聲的傳輸。例如，長信號線會拾取工頻和射頻電磁場的噪聲，并將其引入信號系統。

 2. 抑制措施

- 縮短布線長度：盡量縮短電源線和信號線的長度，減少分布電感和電容的影響。

- 使用電源層和地層：采用電源層和地層設計，提供低阻抗的回流路徑，減少噪聲的傳輸。

- 濾波與穩壓：在電源輸入端和關鍵節點添加濾波和穩壓電路，確保電源的穩定性。

通過以上措施，可以有效減少PCB設計中的電源噪聲，提高電路的穩定性和可靠性。
