多電源系統的協調設計
一、電源時序控制要求
1. 上電時序
- 核心電源優先:對于微控制器、FPGA等復雜器件,通常要求核心電源先上電,穩定后再上電其他電源軌,如I/O電源、輔助電源等。例如,Xilinx Spartan-3A FPGA要求VCC_INT先上電,然后是VCC_AUX,最后是VCCO。
- 避免浪涌電流:合理的上電時序可以錯開各電源軌的上電時間,減少上電瞬間的浪涌電流,保護電源系統和器件。
- 防止閂鎖效應:正確的上電時序可以避免因電源電壓不匹配導致的閂鎖效應,防止器件損壞。
2. 下電時序
- 外圍電源先斷電:通常要求先斷開外圍電路的電源,如執行電路、驅動電路等,然后再斷開核心電源,確保核心邏輯在斷電過程中不會受到外圍電路的影響。
- 防止反向電流:確保在斷電過程中,不會因電源電壓差異導致電流倒灌,損壞器件。
二、電源樹設計模板
1. 確定電源需求
- 記錄主電源輸入:記錄主電源的輸入電壓和最大電流容量。
- 列出所有組件:列出電路中所有需要供電的子系統和組件,記錄每個組件的工作電壓和電流需求。
2. 繪制電源樹
- 從主電源輸入開始:將主電源輸入作為電源樹的根節點。
- 添加分支節點:根據組件的電壓需求,添加分支節點,如DC-DC轉換器、LDO等。
- 示例:
- 根節點:12V
- 子節點1:5V(通過DC-DC轉換器)
- 組件A:5V,0.2A
- 子節點2:3.3V(通過DC-DC轉換器)
- 組件B:3.3V,0.1A
- 子節點3:12V(直接從主電源輸入)
- 組件C:12V,0.5A
3. 電流和功率計算
- 計算電流需求:計算每個分支的電流需求,確保總電流不超過主電源輸入的能力。
- 計算功率需求:功率 = 電壓 × 電流。
- 示例:
- 組件A功率:5V × 0.2A = 1W
- 組件B功率:3.3V × 0.1A = 0.33W
- 組件C功率:12V × 0.5A = 6W
- 總功率需求:1W + 0.33W + 6W = 7.33W
4. 優化電壓轉換和熱管理
- 電壓轉換:選擇合適的電源轉換器,確保轉換效率高,減少能量損耗。
- 熱管理:考慮散熱措施,如添加散熱片、優化PCB布局等,確保電源系統在高溫環境下穩定運行。
三、電源時序控制方法
1. 使能輸入精確控制時序
- 外部基準電壓:使用外部基準電壓控制電源芯片的使能引腳,實現精確的時序控制。例如,ADI的ADP5134通過內部精確使能引腳實現時序控制。

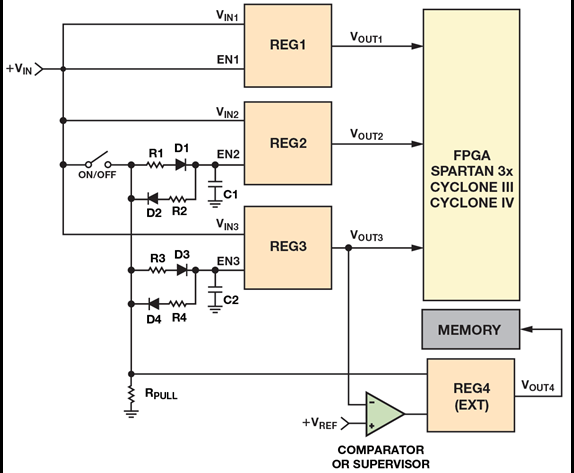

- 電阻分壓器:通過電阻分壓器將前一級電源的輸出連接到下一級電源的使能引腳,實現簡單的時序控制。
2. 時序芯片
- 多通道電源控制:使用時序芯片(如TPK1032系列)實現多通道電源的通電和斷電順序控制。時序芯片可以提供精確的時序控制,適用于復雜的電源系統。
3. 程序控制使能
- GPIO控制:通過主控芯片的GPIO引腳控制電源芯片的使能引腳,實現靈活的時序控制。這種方法需要軟硬件聯調,適用于需要?jiǎng)討B(tài)調整時序的系統。
多電源系統的協調設計需要綜合考慮電源時序控制和電源樹設計。合理的時序控制可以確保系統的穩定性和可靠性,而電源樹設計則為電源管理提供了清晰的結構。通過選擇合適的電源芯片、優化電源樹結構和采用有效的時序控制方法,可以實現高效、穩定的多電源系統設計。
