去耦電容布局三原則及應用
去耦電容在電路設計中起著至關重要的作用,它能夠有效濾除電源線上的噪聲,穩定芯片電源電壓。以下是去耦電容布局的三原則,以及高頻/低頻電容組合應用、"就近原則"布局方法和典型錯誤案例對比的詳細講解。

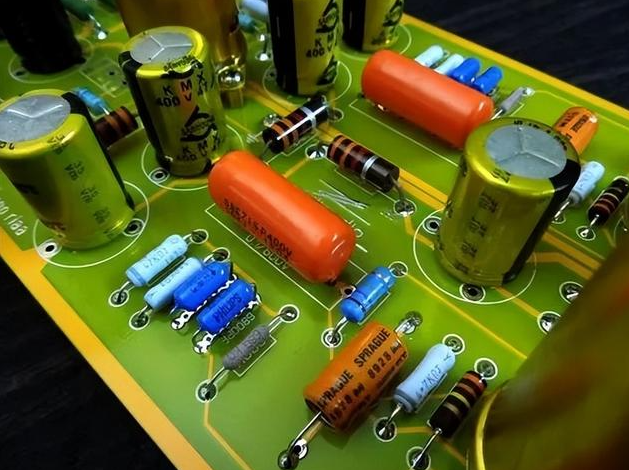

去耦電容布局三原則
盡可能靠近芯片電源引腳
去耦電容應盡可能靠近芯片的電源引腳,以減少電容和芯片之間走線的寄生電感,提高去耦效果。理論上,電容有一定的去耦半徑范圍,實際應用中,這一距離最好控制在λ/40-λ/50之間。
均勻分布在芯片四周
芯片在設計時通常會考慮電源和地引腳的排列位置,一般均勻分布在芯片的四個邊上。因此,電壓擾動在芯片的四周都存在,去耦也必須對整個芯片所在區域均勻去耦。所有對該芯片去耦的電容都應盡量靠近芯片,并均勻分布在芯片的四周。
最小化電阻和電感
去耦電容的布局應遵循最小化電阻和電感的原則。這可以通過將電容盡可能靠近電源引腳并使用盡可能短的走線實現所有連接來實現。理想情況下,如果采用4層或更多層的PCB,可以將電源平面和地平面放在相鄰的層,這樣可以進一步減少寄生電感。
高頻/低頻電容組合應用
高頻電容
小容值的陶瓷電容通常用于高頻去耦,因?yàn)樗鼈兙哂休^低的等效串聯電感(ESL)和等效串聯電阻(ESR),能夠快速響應高頻噪聲并提供穩定的電源電壓。例如,0.1μF、0.01μF的陶瓷電容常用于高頻去耦。
低頻電容
大容值的電解電容用于低頻去耦,它們能夠有效濾除低頻噪聲,維持電源電壓的穩定。例如,10μF、100μF的電解電容常用于低頻去耦。
組合應用
在實際應用中,通常會將不同容值的電容并聯使用,以實現更寬頻率范圍的去耦效果。例如,將小容值的陶瓷電容和大容值的電解電容并聯,可以同時抑制高頻和低頻噪聲,提高電源的穩定性。需要注意的是,不同電容的組合可能會產生反諧振現象,應盡量減小反諧振點的阻抗。
"就近原則"布局方法
盡可能靠近芯片電源引腳
去耦電容應盡可能靠近芯片的電源引腳,以減少寄生電感。例如,在電源引腳附近放置一個0.1μF的陶瓷電容,能夠有效抑制電源上的噪聲。
電源、地平面的使用
電源平面和地平面的使用可以縮短"電源-去耦電容-地"三點一線的距離,提高去耦效果。電源平面和地平面相當于一個大電容,也起到了去耦的作用。
過孔的合理放置
在安裝電容時,要從焊盤拉出一小段引出線,然后通過過孔和電源平面連接,接地端也是同樣。放置過孔的基本原則是讓這一環路面積最小,進而使總的寄生電感最小。
典型錯誤案例對比
錯誤案例1:電容放置過遠
如果去耦電容離芯片電源引腳較遠,布線阻抗將減小去耦電容的效力。例如,從焊盤引出很長的引出線然后連接過孔,會引入很大的寄生電感,導致去耦效果不佳。
錯誤案例2:走線過長
走線過長會增加寄生電感,影響去耦效果。例如,從電源引腳到電容的走線過長,會導致電容無法有效濾除高頻噪聲。
錯誤案例3:多個電容共用公共過孔
多個電容共用公共過孔會增加寄生電感,影響去耦效果。應盡量避免這種情況,優化電容組合的設計,減少電容數量。
通過以上對去耦電容布局三原則、高頻/低頻電容組合應用、"就近原則"布局方法和典型錯誤案例對比的詳細講解,希望能幫助您更好地理解和應用去耦電容,提高電路設計的穩定性和可靠性。
