在現代電子設計中，PCB（印刷電路板）的電源分配網絡（PDN）就像是一個城市的“血管系統”，負責將穩定的電力輸送到各個芯片和組件。一個良好的電源分配網絡設計不僅能夠確保供電質量，還能減少電磁干擾（EMI）和地彈等問題。

 電源層與地層的配合原理

電源層和地層是PCB電源分配網絡的核心組成部分。電源層負責將電流從電源模塊（如穩壓器）輸送到各個負載，而地層則為電流提供返回路徑。兩者的配合可以類比為城市的供水和排水系統：電源層就像供水管道，將“電力”輸送到各個區域，而地層則像排水管道，確保電流能夠順利返回。

為了實現高效的電流分配，電源層和地層需要緊密配合。通常采用大面積的接地面來降低噪聲和電流的回流阻抗，同時通過合理的疊層設計，將電源層和地層放置在相鄰的層中，以減少電磁干擾。

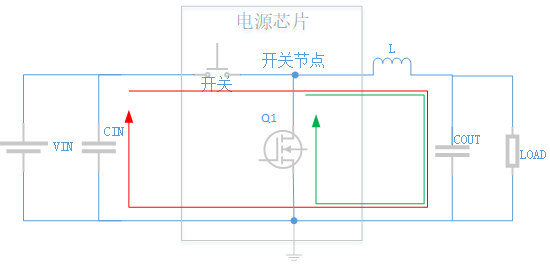

 電流路徑規劃對供電質量的影響

電流路徑的規劃直接影響供電質量。電流總是選擇阻抗最小的路徑流動，因此在設計中需要盡量減少路徑上的電阻和電感。這可以通過以下方法實現：

1. 降低ESR（等效串聯電阻）和ESL（等效串聯電感）：通過加寬電源線和地線的寬度，縮短路徑長度，并盡量采用直線路由，可以有效降低路徑上的阻抗。

2. 優化去耦電容布局：去耦電容的作用是為負載提供高頻電流，因此需要將其盡量靠近負載放置，以減少高頻電流的路徑長度。

3. 合理分配電流路徑：避免電流路徑的交叉和重疊，以減少地彈和信號干擾。

 類比城市供水管網設計

電源分配網絡的設計可以類比為城市供水管網的設計。在城市供水系統中，主干管道負責將水輸送到各個區域，而分支管道則負責將水分配到具體的用戶。同樣，在PCB中，電源層就像主干管道，負責將電流輸送到各個區域，而地層則像分支管道，確保電流能夠順利返回。

此外，城市供水系統通過優化管道布局和壓力控制來確保供水質量，而PCB的電源分配網絡則通過優化路徑規劃和阻抗控制來確保供電質量。兩者都需要在設計中考慮效率和可靠性。

電源分配網絡是PCB設計中不可或缺的一部分，其設計的好壞直接影響到電路的性能和穩定性。通過合理規劃電流路徑、優化電源層和地層的配合，以及借鑒城市供水管網的設計理念，可以有效提升供電質量，減少電磁干擾和地彈問題，為電路的穩定運行提供保障。
