首頁 > 技術資料 > 層疊設計中的電源完整性:4層/6層板典型層疊方案對比

層疊設計中的電源完整性:4層/6層板典型層疊方案對比

  • 2025-03-31 09:24:00
  • 瀏覽量:151

在高速數字電路和復雜電子設備中,PCB的層疊設計對電源完整性和信號完整性有著至關重要的影響。合理的層疊設計能夠有效抑制電源噪聲,提高系統的穩定性和可靠性。本文將詳細解析4層和6層板的典型層疊方案,并對比不同方案對電源噪聲的抑制效果。

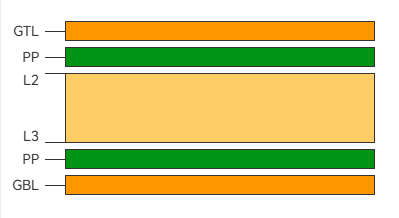

4層板典型層疊方案

 2.1 方案一:SIG-GND-PWR-SIG

- 優點:信號層與地平面和電源平面緊密耦合,有助于信號完整性。

- 缺點:電源平面和地平面層間距較大,導致寄生電容較小,對降低電源分配網絡阻抗效果有限。

- 適用場景:適用于芯片較多、信號密集的場合。



 2.2 方案二:GND-SIG-PWR-SIG

- 優點:外層均為地層,中間兩層為信號/電源層,信號層上的電源用寬線走線,可降低電源電流路徑阻抗,且信號微帶路徑阻抗低,外層地屏蔽內層信號輻射,EMI控制效果好。

- 缺點:中間兩層信號、電源混合層間距要拉開,走線方向垂直,避免串?dāng)_,控制板面積,體現20H規則。

- 適用場景:適用于芯片密度較低、芯片周圍有足夠面積放置電源覆銅層的場合。

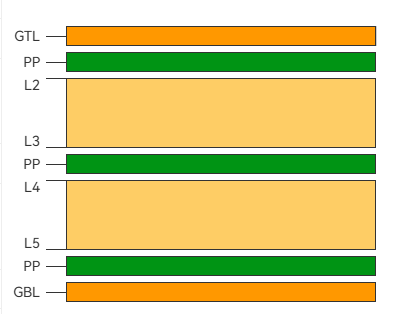

6層板典型層疊方案

 3.1 方案一:SIG-GND-SIG-PWR-GND-SIG

- 優點:信號層與接地層相鄰,電源層和接地層配對,每個走線層的阻抗都可較好控制,兩個地層能良好吸收磁力線,為每個信號層提供較好的回流路徑。

- 缺點:電源層與地層之間的間距應盡量減小,以獲得好的電源、地耦合,但62mil的板厚下層間距難以控制得很小。

- 適用場景:適用于芯片密度較大、時鐘頻率較高的設計。



 3.2 方案二:GND-SIG-GND-PWR-SIG-GND

- 優點:頂層和底層的地平面比較完整,能作為一個較好的屏蔽層來使用,EMI性能較好。

- 缺點:成本較高,適用于器件密度不是很高的情況。

- 適用場景:適用于器件密度不是很高,對EMI性能要求較高的場合。


不同方案對電源噪聲的抑制效果對比

 4.1 4層板方案對比

- SIG-GND-PWR-SIG:信號層與地平面緊密耦合,對信號完整性有利,但電源平面和地平面層間距大,對電源噪聲抑制效果有限。

- GND-SIG-PWR-SIG:外層地層屏蔽內層信號輻射,EMI控制效果好,但中間兩層信號、電源混合層間距要拉開,走線方向垂直,避免串?dāng)_。



 4.2 6層板方案對比

- SIG-GND-SIG-PWR-GND-SIG:信號層與接地層相鄰,電源層和接地層配對,每個走線層的阻抗都可較好控制,對電源噪聲抑制效果較好。

- GND-SIG-GND-PWR-SIG-GND:頂層和底層的地平面完整,作為屏蔽層使用,EMI性能好,但成本較高。



 五、總結

合理的層疊設計能夠有效抑制電源噪聲,提高系統的穩定性和可靠性。4層板和6層板各有其優缺點,選擇合適的層疊方案需要綜合考慮芯片密度、信號頻率、EMI性能要求等因素。在實際設計中,應根據具體需求選擇最適合的層疊方案,以實現最佳的電源完整性和信號完整性。
