在PCB設計領域，最昂貴的錯誤往往藏匿在最簡單的細節中。一塊價值百萬的電路板可能因一個未連接的焊盤而報廢，一次完美的信號仿真可能被一條0.1mm的絲印偏差徹底摧毀。本文通過十大真實工程案例，揭示那些看似幼稚卻極具破壞力的設計陷阱。

一、絲印入侵者：文字覆蓋焊盤的隱形殺手

血淚案例：某智能手表廠商量產后發現30%產品觸摸屏失靈，追溯發現絲印油墨滲入BGA焊盤形成絕緣層。

- 致命細節：絲印與焊盤間距＜0.15mm，回流焊時油墨遷移

- 數據警鐘：間距每增加0.1mm，焊接良率提升18%（IPC-7351標準）

- 破解之道：

  1. 啟用3D DRC檢查，強制0.2mm安全間距

  2. 采用空心字體雕刻關鍵位號

  3. 高密度區域使用激光直接成像（LDI）技術

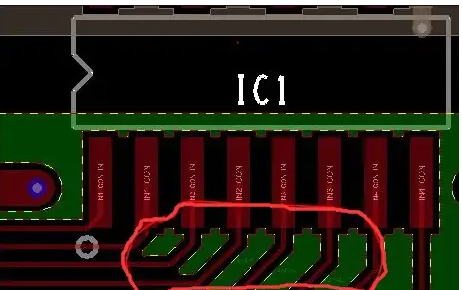

 二、銳角詛咒：90°走線的電磁噩夢

經典事故：某5G路由器廠商因直角走線導致整批產品EMI測試失敗，直接損失500萬元。

- 魔鬼數據：直角拐角處的特征阻抗突變達23%，邊沿輻射增強8dB

- 工程解法：

  1. 45°斜角切割法則（拐角長度≥3倍線寬）

  2. 淚滴補強技術：焊盤頸部漸變加粗

  3. 圓弧過渡：半徑≥線寬的3倍（高頻信號強制使用）

三、孤島焊盤：熱連接的致命斷點

典型場景：某新能源汽車控制器在冷啟動時MOS管批量燒毀，根源在于散熱焊盤未連接。

- 熱力學陷阱：未連接的熱焊盤熱阻增加15倍

- 救贖方案：

  1. 十字連接法：4個0.3mm寬連接橋

  2. 星型過孔陣列：每平方厘米布置9個散熱孔

  3. 熱仿真校驗：確保溫升＜20℃/A

四、引腳鏡像：封裝方向的反向陷阱

離奇故障：某醫療設備因QFN封裝1腳標記錯誤，導致2000塊板卡返工。

- 防呆設計：

  1. 三維封裝校驗：STEP模型與PCB封裝比對

  2. 不對稱焊盤設計：1腳區域擴大15%

  3. 貼片防錯碼：在封裝對角添加識別字符

五、地線漩渦：環形接地的自激振蕩

隱蔽缺陷：某音頻功放持續發出50Hz哼聲，罪魁禍?zhǔn)资堑鼐€環路。

- 破解術：

  1. 單點接地拓?fù)洌盒切头派浣Y(jié)構

  2. 磁珠隔離：在模擬/數字地之間植入100Ω@100MHz磁珠

  3. 分割地層：用3倍線寬間隙隔離敏感區域

六、電源割裂：平面層的不當切割

- 重生法則：

  1. 20H原則：電源層比地層內縮20倍介質厚度

  2. 縫合電容：每平方厘米布置1個0402去耦電容

  3. 三維通孔陣列：每毫米間隔布置過孔連接多層平面

七、死銅幽靈：未連接銅皮的腐蝕危機

環境災難：某海上設備因殘留銅皮加速腐蝕，三年故障率飆升60%。

- 清潔方案：

  1. 銅皮柵格化：填充50%網格狀去除孤島

  2. 淚滴連接：所有獨立銅皮至少兩點接地

  3. 表面鈍化：化金工藝+三防漆涂覆

八、過孔雷區：鉆孔位置的毫米殺機

精密災難：某光模塊因過孔靠近BGA焊盤導致爆米花效應，良率僅65%。

- 安全法則：

  1. 8mil安全圈：過孔距焊盤邊緣≥0.2mm

  2. 背鉆技術：去除多余孔銅降低電容效應

  3. 盤中孔填充：使用導電膠塞孔工藝

九、公差黑洞：未預留裝配余量的悲劇

機械沖突：某折疊手機因元件布局未考慮公差，導致10%產品無法合攏。

- 容錯設計：

  1. 3D裝配仿真：導入所有機械件STEP模型

  2. 動態安全區：元件邊緣外擴0.3mm禁布區

  3. 應變釋放槽：在彎折區域設計應力消除結構

十、測試孤島：關鍵信號未引出的調試?yán)Ь?/span>

維修噩夢：某衛星通信設備因缺少測試點，故障定位耗時增加300%。

- 可測性設計：

  1. 菊花鏈測試點：每5cm信號線布置測試焊盤

  2. 邊界掃描：預留JTAG診斷接口

  3. 光耦隔離測試：在高壓區域設置光學檢測窗

基于AI的自動排錯系統正在興起，某EDA廠商推出的智能DRC引擎已能自動識別98%的常見低級錯誤。但機器永遠無法替代工程師對細節的執著——那些在方寸之間反復推敲的烙鐵溫度、那千分之一毫米的間距調整、那凌晨三點檢查絲印層的專注眼神，才是電子工程真正的護城河。記?。簝?yōu)秀的PCB設計，是在焊盤與走線間書寫嚴謹?shù)脑娖?/span>
