散熱也靠走線?PCB銅箔導熱小技巧

  • 2025-03-26 10:34:00
  • 瀏覽量:194

在電子設備日益小型化、高性能化的今天,PCB(印刷電路板)的散熱設計成為了保障設備穩定運行的關鍵因素之一。合理利用PCB銅箔進行散熱設計,不僅能有效降低元件溫度,還能提升設備的整體性能和壽命。本文將為您介紹幾種實用的PCB銅箔導熱技巧。


一、發熱元件鋪銅形狀設計

對于發熱元件而言,鋪銅形狀的合理設計能夠顯著提升散熱效果。一般來說,應盡量增大鋪銅面積,以提供更多的散熱路徑。例如,對于功率較大的芯片,可以在其周圍設計大面積的銅箔區域,形成一個“散熱平臺”。同時,銅箔的形狀應盡量避免尖角和狹窄部分,因?yàn)檫@些部位可能會成為熱量積聚的“瓶頸”??梢圆捎脠A形或圓角矩形的鋪銅形狀,使熱量能夠更均勻地傳導出去。


此外,對于一些需要散熱的元件,如LED燈珠,可以在其安裝位置設計特殊的鋪銅形狀。例如,將銅箔延伸至PCB的邊緣,通過與外部散熱裝置(如散熱片)的接觸,將熱量快速散發出去。


二、熱過孔陣列布置原則

熱過孔陣列是PCB散熱設計中常用的一種手段。其布置原則主要包括以下幾點:


1. 密度與間距:熱過孔的密度應根據發熱元件的功率和散熱需求來確定。一般來說,功率越大,所需的熱過孔密度越高。同時,熱過孔之間的間距應適中,既不能過于密集導致加工困難和增加成本,也不能過于稀疏而影響散熱效果。通常,熱過孔之間的間距可控制在1-3mm之間。

2. 位置與方向:熱過孔應盡量布置在發熱元件的正下方或附近,以最短的路徑將熱量傳導至PCB的另一面或內部散熱層。同時,熱過孔的方向應與散熱路徑一致,避免熱量在傳導過程中發生偏折或阻礙。

3. 尺寸與深度:熱過孔的尺寸和深度也會影響散熱效果。較大的過孔直徑和較深的過孔深度能夠提供更好的導熱性能,但也會增加PCB的加工難度和成本。因此,需要在散熱需求和加工可行性之間進行權衡。

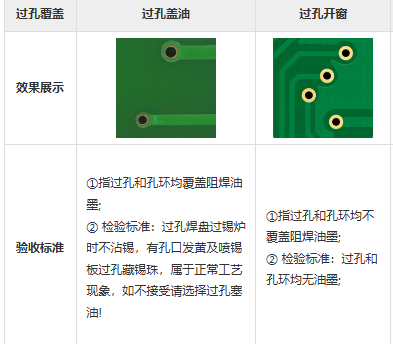

三、阻焊層開窗增強散熱

阻焊層在PCB制造中主要用于保護銅箔線路,防止焊接時焊錫的短路。然而,在散熱設計中,合理地在阻焊層上開窗可以增強散熱效果。具體方法是在發熱元件周圍的阻焊層上開設一定數量和大小的窗口,使銅箔直接暴露在空氣中,從而增加散熱面積和熱量的散發。阻焊層開窗的大小和位置應根據發熱元件的布局和散熱需求來確定,既要保證足夠的散熱效果,又要避免影響其他元件的焊接和電氣性能。


四、銅箔厚度與溫升關系對照表

銅箔厚度是影響PCB散熱性能的重要因素之一。不同厚度的銅箔在相同電流和功率條件下,其溫升情況也有所不同。以下是一張常見的銅箔厚度與溫升關系對照表,供設計者參考:

| 銅箔厚度(盎司) | 1A電流下的溫升(℃) | 2A電流下的溫升(℃) | 3A電流下的溫升(℃) |

|------------------|---------------------|---------------------|---------------------|

| 0.5              | 15                  | 30                  | 45                  |

| 1                | 10                  | 20                  | 30                  |

| 2                | 5                   | 10                  | 15                  |

| 3                | 3                   | 6                   | 9                   |


從表中可以看出,隨著銅箔厚度的增加,相同電流下的溫升呈明顯下降趨勢。因此,在設計PCB時,應根據發熱元件的電流大小和散熱要求,合理選擇銅箔厚度,以達到最佳的散熱效果。


總之,PCB銅箔導熱設計是一門精細的藝術,需要設計者在元件布局、鋪銅形狀、熱過孔布置、阻焊層開窗以及銅箔厚度選擇等多個方面進行綜合考慮和優化。通過巧妙運用這些散熱技巧,能夠在有限的PCB空間內實現高效的散熱,為電子設備的穩定運行和高性能表現提供有力保障。
