PCB鉆孔的“加減法”策略:過孔用多少?

  • 2025-03-26 10:25:00
  • 瀏覽量:181

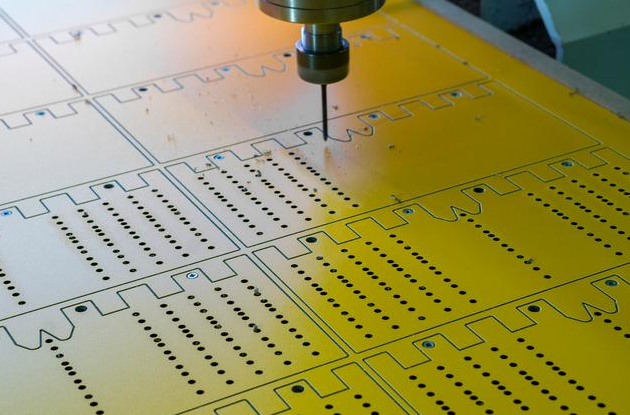

在PCB(印刷電路板)設計領域,過孔作為連接不同層面導線的關鍵橋梁,其作用不可小覷。然而,過孔的使用并非越多越好,也不是隨意而為,其中蘊含著精妙的“加減法”策略,這些策略與信號完整性、電源穩定性以及電磁兼容性等關鍵性能指標息息相關。



一、過孔對信號完整性的影響

信號完整性是衡量PCB設計質量的重要指標之一,它直接關系到電子設備的穩定運行與數據傳輸?shù)臏蚀_性。過孔的存在猶如在信號傳輸?shù)牡缆飞显O(shè)置了一個個“關卡”,若設計不當,這些“關卡”就會引發一系列問題。


當信號通過過孔時,會因過孔的寄生電容和電感而產生反射與串?dāng)_。寄生電容會導致信號的上升沿和下降沿變得緩慢,從而影響信號的邊沿速率,進而降低信號的質量。而寄生電感則可能引發信號的振蕩和過沖,使信號的波形出現異常波動。在高速信號傳輸?shù)膱鼍跋?,這些問題被進一步放大,甚至可能導致數據傳輸錯誤、通信中斷等嚴重后果。


例如,在計算機主板、高速通信設備等應用場景中,信號的傳輸速率極高,過孔對信號完整性的影響尤為明顯。如果在這些設備的PCB設計中,過孔的設計和布局不合理,就可能引發系統不穩定、數據丟失等問題,影響設備的正常運行。


二、電源過孔數量計算經驗值

對于電源過孔而言,其數量的確定需要依據一定的計算經驗值,以確保電源傳輸?shù)姆€(wěn)定性和可靠性。一般來說,電源過孔數量的計算需考慮電流的大小、過孔的尺寸以及PCB的層數等因素。


經驗公式為:過孔數量 = 電流(A) /(過孔電流承載能力(A/過孔) × 安全系數)。其中,過孔電流承載能力通常根據過孔的直徑、厚度以及所用銅箔的厚度來估算。安全系數一般取1.2至1.5之間,以應對突發的電流峰值和長期使用中的損耗。


例如,在一個電源電流為10A的電路設計中,假設每個過孔的電流承載能力為2A,安全系數取1.5,那么所需的過孔數量大約為10 /(2×1.5)=3.3,向上取整后為4個過孔。這種計算方法能夠在保證電源傳輸穩定的同時,避免因過孔數量過多而增加不必要的成本和空間占用。


三、高速信號過孔背鉆技術

在高速信號傳輸領域,背鉆技術是一種有效的優化手段。背鉆技術的核心在于,在PCB制造過程中,從信號的終點向起點方向鉆孔,但不在終點處完全鉆穿,而是將孔鉆到信號傳輸所需的深度即可。這樣可以減少過孔在高速信號傳輸路徑上的長度,從而降低信號的反射和串?dāng)_。


具體來說,背鉆技術通過精確控制鉆孔的深度,使得過孔的寄生參數對信號的影響降到最低。在實際應用中,背鉆技術需要結合信號的特性、過孔的布局以及PCB的材料等因素進行綜合考慮。例如,在高速串行總線、高頻通信電路等場景中,背鉆技術能夠顯著提高信號的完整性和傳輸質量,減少誤碼率和通信延遲。


四、避免過孔陣列形成天線效應

過孔陣列在PCB設計中較為常見,但如果設計不當,就可能形成天線效應。天線效應會使PCB對電磁干擾更加敏感,同時也可能向外輻射更多的電磁干擾,影響周圍電子設備的正常工作。


為了避免過孔陣列形成天線效應,首先需要合理規劃過孔的布局和間距。過孔之間的間距應避免形成與特定頻率電磁波波長的整數倍或半波長等易引發諧振的組合。其次,可以采用填充銅箔、增加屏蔽罩等方式對過孔陣列區域進行電磁屏蔽,減少電磁干擾的耦合。此外,在設計過程中,還應避免在敏感電路附近設置過孔陣列,以降低干擾的風險。


總之,PCB鉆孔的“加減法”策略是一門精細的藝術,它要求設計者在信號完整性、電源穩定性以及電磁兼容性等多個方面進行綜合權衡。通過合理控制過孔的數量、優化過孔的設計和布局,能夠在保證PCB性能的前提下,實現成本的有效控制和空間的高效利用,為電子設備的穩定運行和高性能表現奠定堅實的基礎。
