首頁 > 技術資料 > 為什么可選擇捷配PCB鍍金板?

為什么可選擇捷配PCB鍍金板?

  • 2025-02-10 09:58:00
  • 瀏覽量:220

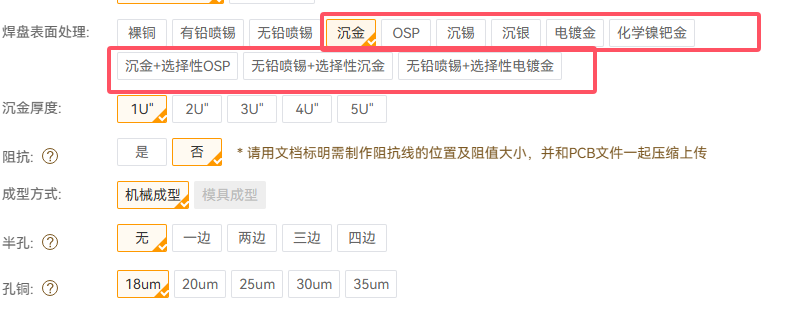

對于 PCB 廠家而言,深入理解沉金和鍍金的特性和差異是滿足客戶需求、提升產品競爭力的關鍵,因此在捷配PCB板廠的官網計價頁可以看到。



在實際應用中,約 90% 的金板場景可由沉金板替代鍍金板。鍍金板焊接性差這一硬傷,是其逐漸被市場冷落甚至被麥斯艾姆放棄的直接導火索。在電氣接觸應用場景中,金因其較小的導電性而廣泛應用于按鍵板、金手指板等接觸路。鍍金板與沉金板的本質區別在于,鍍金形成的是硬金,而沉金產生的是軟金,這一差異在電氣性能方面有著諸多體現。


首先探討為什么會有鍍金板的應用。隨著 IC 集成度不斷攀升,IC 引腳愈發密集。垂直噴錫工藝難以將細小焊盤處理平整,給 SMT 貼裝帶來極大挑戰;同時,噴錫板的待用壽命極為短暫。鍍金板恰好能化解這些難題。在表面貼裝工藝?yán)?,特別是對于 0603 及 0402 超小型表貼元件,焊盤平整度與錫膏印制工序質量緊密相連,進而決定再流焊接質量,因此整板鍍金在高密度和超小型表貼工藝中屢見不鮮。在試制階段,由于元件采購等因素,板子往往需擱置數周甚至數月才投入使用,鍍金板的待用壽命相比鉛錫合金板長出許多倍,且試制階段其成本與鉛錫合金板相差不大,故而備受青睞。



接下來分析沉金板的優勢。為攻克鍍金板的諸多問題,沉金板應運而生并具備一系列獨特特點。其一,沉金與鍍金所形成的晶體結構不同,沉金色澤更金黃,更能取悅客戶。其二,沉金的焊接性能優于鍍金,能有效避免焊接不良,減少客戶投訴風險。其三,沉金板僅焊盤有鎳金,信號傳輸在銅層進行,不受趨膚效應干擾。其四,沉金晶體結構更致密,抗氧化能力更強。其五,沉金板不會產生金絲導致微短路現象。其六,沉金板焊盤上的鎳金使線路阻焊與銅層結合更牢固。其七,工程補償時不會影響間距。其八,沉金板應力更易控制,對于有邦定需求的產品加工更為有利,不過因其較軟,金手指耐磨性欠佳。其九,沉金板的平整性和待用壽命與鍍金板相當。


對于 PCB 廠家來說,了解鍍金是通過將鎳和金(金鹽)溶于化學藥水,在電路板銅箔面通電流生成鎳金鍍層,電鎳金因鍍層硬度高、耐磨損、不易氧化而廣泛應用;沉金則是利用化學氧化還原反應生成鍍層,厚度通常較厚,是化學鎳金金層沉積方法的一種。在實際生產中,根據不同產品的需求,如對焊接性、信號傳輸質量、耐磨性等的要求,合理選擇沉金板或鍍金板,才能為客戶提供高質量、高性能的 PCB 產品,在激烈的市場競爭中立于不敗之地。
