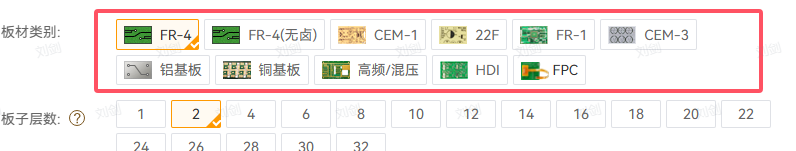

在捷配PCB板廠的官網計價頁中,材料選擇難住了很多新打板的工程師,接下來就提供一些疑問解答:
一、PCB 原材料有哪些?
PCB 制造需要諸多原材料,對于 PCB 廠家而言,這是生產的基礎要素。其中包括覆銅板、絕緣金屬基板、半固化片、銅箔、阻焊油墨、絲印油墨以及一些化學藥劑等。在柔性 PCB 制造時,原材料則有聚酰亞胺和聚酯柔性覆銅板、覆蓋膜、膠粘劑、電磁屏蔽膜,有時還會用到鋼板或 FR - 4 作為補強材料。
二、原材料在 PCB 成本中的占比情況如何?
原材料成本在 PCB 運營成本中所占比例頗高,大約在 60% - 70% 之間。所以,原材料對整個 PCB 行業有著重大影響。覆銅板起著關鍵作用,在成本中占比最大,接近 40%,其次是半固化片、金鹽、銅箔和銅球等。在覆銅板中,銅箔在厚板成本里占 30%,薄板成本里占 50%;玻璃纖維布在厚板成本中占 40%,薄板成本中占 25%;環氧樹脂約占 15%。這對于 PCB 廠家在成本控制與定價策略制定方面有著極為關鍵的指導意義。
三、FR - 4 PCB 材料是什么?
FR - 4 是一種由阻燃環氧樹脂和玻璃纖維織物復合而成的印刷電路板基材。其中 FR 代表阻燃劑,并且符合 UL94V - 0 標準。PCB 廠家經常選用這種材料來滿足眾多產品的基本需求。
四、為什么 PCB 中會使用 FR - 4?
FR - 4 堪稱 PCB 構建中應用最廣泛的材料。由 FR - 4 制成的 PCB 板堅固耐用、防水性佳,并且能在銅層之間提供良好的絕緣效果,可最大程度減少干擾并保障良好的信號完整性。這使得 PCB 廠家能夠生產出性能穩定、質量可靠的 PCB 產品,滿足市場對電子產品性能的要求。
五、FR - 4 的厚度是多少?
PCB 的標準厚度通常為 1.57 毫米。部分制造商也會提供 0.78 毫米或 2.36 毫米等其他特定厚度。當我們提及 “厚” 或 “薄” FR - 4 時,一般是相對于 1.57 毫米的標準厚度而言。PCB 廠家在根據客戶需求定制 PCB 時,厚度選擇是一個重要的考量因素。
六、FR - 4 和 FR - 5 有何區別?
標準 FR - 4 的玻璃化轉變溫度(Tg)為 130°C(266°F),最高工作溫度為 110°C(230°F),多層 PCB 板的薄內層也常用這種材料,其熱性能較為穩定。而 FR - 5 的 Tg 為 160°C(320°F),最高工作溫度為 140°C(284°F)。PCB 廠家在面對不同的產品應用場景和客戶對溫度性能的要求時,會依據兩者的差異來選擇合適的材料。
七、FR - 4 的完整名稱是什么?
FR 表示 “阻燃劑”,4 表示玻璃纖維環氧樹脂。這一術語描述的是制造電路板最常用的材料。PCB 廠家對其名稱和特性的深入理解有助于在材料采購、產品研發等環節更好地運用。
八、印刷電路板有哪些類型?
依據機械剛性,可分為剛性 PCB、柔性 PCB 和剛柔結合 PCB。
按照 PCB 層數,可分為:單面 PCB、雙面 PCB 和多層 PCB。
當然,還有其他類型的印刷電路板,例如高頻 PCB、高 Tg PCB 等。PCB 廠家根據不同的市場需求和產品應用領域,會選擇生產不同類型的 PCB 產品,以滿足多樣化的客戶需求。
九、PCB 有哪些層?
每種類型的 PCB 都包含不同的層,這些層共同構建起其功能體系。然而,無論選擇哪種類型的 PCB,每塊板都包含相同的基本結構層。這意味著所有 PCB 都包含以下 4 層:
基板層:為 PCB 提供基礎支撐結構。
銅層:承擔著導電和信號傳輸?shù)汝P鍵功能。
阻焊層:保護銅層并防止焊接時出現短路等問題。
絲印層:用于標注元件位置、型號等信息,方便 PCB 的組裝與維修。對于 PCB 廠家來說,精確把控每一層的質量和工藝,是生產出優質 PCB 產品的關鍵所在。
