在捷配 PCB 批量板廠的生產運營中，過孔是多層 PCB 不可或缺的關鍵要素。鉆孔成本在 PCB 制板費用里占據著 30% 至 40% 的顯著比重，由此可見其在成本控制方面的重要性。

從功能用途區分，過孔可歸為兩類。其一，用于各層間的電氣連接，這是實現多層 PCB 信號傳輸?shù)闹匾緩?；其二，在器件固定或定位方面發揮作用，為元器件在 PCB 板上的準確安置提供保障。從工藝制程角度考量，過孔又可細分為盲孔、埋孔和通孔 三類。盲孔處于印刷線路板頂層和底層表面特定深度，承擔著表層線路與下層內層線路的連接任務，其深度與孔徑有著特定比例限制。埋孔則隱匿于印刷線路板內層，僅用于內層間的連接，不會在板表面顯露。這兩類孔都在內層生成，在層壓工序前借助通孔成型工藝打造，并且在過孔成型進程中可能會涉及多個內層的重疊處理。而通孔，因其能貫穿整個線路板，在實現內部互連以及作為元件安裝定位孔方面表現出色。由于通孔在工藝實現上相對簡易，成本較為低廉，故而成為絕大多數印刷電路板的首選，PCB 批量板廠也大多傾向于使用通孔，除非有特殊設計需求才會考慮盲孔和埋孔。若無特殊說明，后續提及的過孔均默認為通孔。

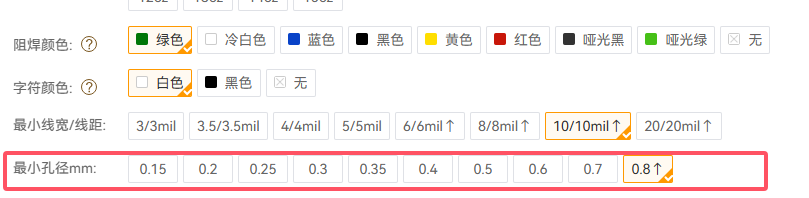

在 PCB 批量板廠的設計環節，一個過孔主要由中間鉆孔（drill hole）以及鉆孔周圍焊盤區這兩部分構成，二者的尺寸規格共同決定了過孔的大小。較小的過孔能夠在板上騰出更多寶貴的布線空間，以滿足復雜電路布局需求。同時，過孔越小，其自身的寄生電容越小，這對于高速電路而言尤為關鍵，能夠有效減少信號傳輸干擾。然而，過孔尺寸的縮小并非毫無代價，它會導致成本上升，并且受到鉆孔 (drill) 和電鍍（plating）等工藝技術的嚴格約束。孔越小，鉆孔所需時間大幅增加，而且鉆孔過程中偏離中心位置的風險也隨之升高。當孔深度超出鉆孔直徑 6 倍時，難以確保孔壁均勻鍍銅，這會嚴重影響過孔的電氣性能。在 HDI（高密度互連結構）設計領域，微孔技術應用廣泛，它允許過孔直接打在焊盤上（Via-in-pad），這種創新技術極大地提升了電路性能，同時顯著節約了布線空間，為 PCB 批量板廠在高端 PCB 產品制造方面提供了有力支持。

從信號傳輸特性來看，過孔在傳輸線上呈現為阻抗不連續的斷點，這一特性會引發信號反射現象。一般而言，過孔的等效阻抗比傳輸線大約低 12% 左右，例如 50 歐姆傳輸線在經過過孔時，阻抗會降低 6 歐姆左右，當然具體數值還與過孔尺寸、板厚等因素相關，并非絕對固定。盡管過孔因阻抗不連續導致的反射問題相對較小，其反射系數僅約為 0.06，但過孔產生的問題更多集中在寄生電容和電感的影響方面，這對于 PCB 批量板廠在確保信號完整性和電路穩定性方面提出了更高的工藝要求和設計考量。
