掌握通孔過孔：PCB層連接綜合指南
- 2025-07-25 14:27:00
- 瀏覽量：15
如果您正在設計印刷電路板 （PCB） 并需要了解如何有效連接層，通孔過孔是一個基本解決方案。這些微小的鉆孔鍍有導電材料，在多層 PCB 中的不同層之間建立電氣連接。在本綜合指南中，我們將探討您需要了解的有關通孔過孔類型、PCB 層疊層、過孔連接、多層 PCB 設計和過孔設計規則的所有信息，以確保您的電路板可靠且高效。
無論您是初學者還是經驗豐富的工程師，本博客都將引導您了解掌握通孔通孔的要點和高級技巧。讓我們深入了解這些組件的工作原理以及如何在設計中有效地使用它們的詳細信息。
什么是通孔過孔，為什么它們很重要？
通孔通孔是穿過 PCB 的小孔，從頂層延伸到底層，穿過所有中間層。然后在這些孔上鍍上導電材料（通常是銅），以在層之間建立電氣連接。它們是多層 PCB 設計的基石，通過堆疊導電層使復雜的電路能夠適應更小的空間。
通孔過孔的重要性在于它們能夠簡化密集設計中的布線。如果沒有過孔，信號和功率將被限制在單層，從而幾乎不可能制造出智能手機或醫療設備等緊湊、高性能的電子產品。通過使用通孔過孔，您可以跨多層連接走線、優化空間并提高信號完整性。
通孔過孔的主要優點
空間效率：它們允許垂直連接，為組件釋放表面積。
信號完整性：正確設計的過孔可減少信號損失和干擾。
配電：它們有助于跨層分配電源和接地，從而降低噪音。

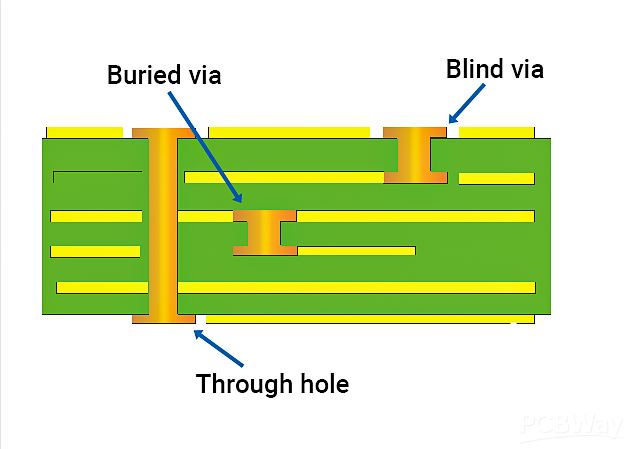

PCB 設計中通孔過孔的類型
了解不同的通孔通孔類型對于為您的設計選擇合適的通孔類型至關重要。每種類型都根據 PCB 的復雜性和制造限制具有特定的用途。以下是多層 PCB 中常用的通孔過孔的主要類別。
1. 標準通孔過孔
這些是最常見的類型，延伸到 PCB 的所有層。它們用于基本的層間連接，對于大多數設計來說具有成本效益。標準過孔非常適合空間不是關鍵限制的低密度電路板。
2. 盲孔
盲孔從外層（頂部或底部）開始，連接到內層，而無需穿過整個電路板。它們在高密度互連 （HDI） 設計中非常有用，因為它們可以節省電路板另一側的空間。然而，由于所需的精度，它們的制造成本更高。
3. 埋孔
埋孔連接內層而不到達 PCB 的外表面。它們從外部看不見，通常用于非常復雜的多層設計，以最大限度地擴大組件的表面空間。與盲孔一樣，它們會增加制造成本，但對于高級應用至關重要。
4. 熱通孔
熱通孔旨在將熱量從功率 IC 等組件散發到散熱器或接地層。它們通常排列在組件下方的陣列中，以有效地傳遞熱量。例如，高功率 LED 下的熱通孔陣列可能會使用直徑為 0.3 毫米、間隔 1 毫米的過孔來有效管理熱量。
了解PCB層疊層和過孔連接
PCB層疊層是指導電銅層和絕緣材料在多層PCB中的排列。精心規劃的疊層對于信號完整性、配電和可制造性至關重要。通孔過孔在連接這些層方面起著至關重要的作用，它們的位置必須與疊層設計保持一致。
PCB層疊層基礎知識
典型的 4 層 PCB 疊層可能包括：
頂層（信號）：用于元件放置和布線。
接地層：降低噪聲并為信號提供返回路徑。
電源平面：將電源分配給組件。
底層（信號）：其他布線和組件。
在 8 層 PCB 中，添加了額外的信號層和平面層以實現更復雜的布線。層間的介電厚度（對于高速設計通常為 0.1 毫米至 0.2 毫米）會影響阻抗，對于工作頻率高于 100 MHz 的信號，必須控制阻抗。
過孔如何融入疊層設計
通孔過孔垂直連接這些層。例如，標準過孔可能會將信號從頂層連接到底層，通過接地層和電源層。然而，穿過電源層或接地層的過孔可能會產生不需要的電容或電感，從而影響信號速度。為了緩解這種情況，設計人員通常將過孔放置在去耦電容器附近，或使用拼接過孔連接接地層，將環路電感降低到1 nH以下。
多層PCB設計中的過孔連接
在多層 PCB 中，過孔連接不僅僅是孔，它們還是信號、電源和接地的關鍵路徑。設計不當?shù)倪^孔會導致信號衰減、噪聲增加，甚至電路板故障。以下是如何在多層設計中通過連接進行處理。
信號過孔
信號過孔在層之間傳輸數據。對于高速信號（高于 1 GHz），過孔的長度和直徑會影響阻抗。直徑為 0.25 毫米、長度為 1.6 毫米（4 層板的標準）的過孔可能會引入約 0.5 pF 的寄生電容，這可能會使信號失真。為了盡量減少這種情況，請使用較小的過孔或在附近添加接地過孔以創建受控阻抗路徑。
電源和接地過孔
電源和接地過孔連接到內部平面，以確保整個板的電壓水平穩定。通常使用多個過孔（例如，對于大電流 IC，每個電源引腳有 4-6 個過孔）來降低電阻和電感。對于 3A 電流路徑，如果間距正確，使用直徑為 0.3mm 的過孔可以處理負載而不會過熱。
通過縫合
過孔縫合涉及放置多個過孔以跨層連接接地層，從而減少電磁干擾 （EMI）。例如，沿電路板邊緣每隔 5 毫米放置一次接地過孔可以形成一個“圍欄”，以容納 500 MHz 以上的高頻噪聲。
通過設計規則實現最佳 PCB 性能
為了確?？煽啃院涂芍圃煨裕裱O(shè)計規則至關重要。這些指南有助于平衡性能與成本，并防止生產過程中出現信號丟失或鉆孔錯誤等問題。
1. 過孔尺寸和縱橫比
過孔的直徑和深度會影響其可制造性。一個常見的規則是將標準通孔的縱橫比（深度與直徑）保持在 10：1 以下。對于 1.6 毫米厚的電路板，建議使用直徑為 0.2 毫米或更大的過孔直徑。更小的過孔（例如 0.1 毫米）是可能的，但會增加成本并需要先進的鉆孔技術。
2. 過孔間距
過孔的間距應至少為 0.5 毫米（中心到中心），以避免 PCB 中的結構弱點。對于高密度設計，請咨詢您的制造商以了解更嚴格的間距限制，因為鉆孔精度各不相同。
3. 環形環要求
環形環是圍繞過孔的銅焊盤。每側最小寬度為 0.15 毫米，確保鉆孔后可靠連接。對于 0.3 毫米的過孔，焊盤直徑應至少為 0.6 毫米，以考慮制造公差。
4. 過孔放置在元件附近
除非必要，否則避免在表面貼裝元件下方放置過孔，因為它們會干擾焊接。如果不可避免，請使用帳篷過孔（覆蓋有阻焊層）來防止焊料芯吸，特別是對于直徑小于 0.4mm 的過孔。
5. 熱通孔設計
對于熱通孔，使用間距為 1.0mm 至 1.2mm 的陣列，以最大限度地提高熱傳遞，而不會削弱電路板。確保過孔連接到大銅平面以有效散熱。
通孔通孔設計中的挑戰和解決方案
使用通孔過孔進行設計并非沒有挑戰。以下是多層 PCB 項目中的一些常見問題以及如何解決這些問題。
挑戰 1：信號完整性問題
高速設計中的長過孔會充當短截線，導致反射。對于高于 2 GHz 的信號，過孔短截線可能會諧振并降低信號質量。溶液：使用背鉆去除過孔的未使用部分，將短管長度減少到 0.2 毫米以下。
挑戰 2：制造限制
小過孔或高縱橫比會導致鉆孔錯誤或電鍍?nèi)毕?。溶液：遵守制造商指南，通常建議過孔直徑不小于 0.2 毫米，以實現經濟高效的生產。
挑戰 3：熱管理
熱通孔不足會導致功率密集型設計過熱。溶液：根據電流和散熱需求計算所需的熱通孔數量。對于 5W 組件，可能需要 10-15 個熱通孔陣列。
通孔通孔實施的最佳實踐
總而言之，以下是將通孔通孔納入 PCB 設計的一些可行的最佳實踐：
盡早規劃層疊層以確定過孔位置和類型。
使用仿真工具分析高速設計的信號完整性，將大多數數字信號的阻抗值定在 50 歐姆左右。
在完成設計之前，請與您的 PCB 制造商合作，通過尺寸和間距功能進行確認。
盡可能減少通孔數量以降低成本，但不要在電源或接地連接上妥協。
在設計文件中記錄通孔使用情況（例如，信號、電源、熱），以便在裝配過程中清晰明了。
使用通孔過孔提升您的 PCB 設計
掌握通孔過孔是任何從事多層板工作的 PCB 設計人員的一項關鍵技能。通過了解不同的通孔過孔類型、優化 PCB 層疊層、確保可靠的過孔連接以及遵循設計規則，您可以創建既高性能又具有成本效益的電路板。這些小而強大的組件是復雜電子產品的支柱，支持從消費類產品到工業系統的一切。
