PCB通孔過孔填充和堵塞：何時以及為什么？
- 2025-07-25 14:19:00
- 瀏覽量：13
PCB 制造領域，通孔過孔填充和封堵是專門的技術，可以顯著影響印刷電路板 （PCB） 的性能、可靠性和壽命。但是，何時應該使用過孔填充或堵塞，為什么這些過程很重要？簡而言之，過孔填充和堵塞用于增強 PCB 的結構完整性、熱管理和電氣性能，特別是在高密度或高可靠性應用中。這些方法可以防止空氣滯留等問題，提高焊接質量，并防止環境破壞，這使得它們對于現代電子產品至關重要。
在本詳細指南中，我們將探討過孔填充和過孔插拔的來龍去脈，包括導電和非導電過孔填充之間的區別、過孔帳篷的作用以及這些技術最有益的具體場景。無論您是設計復雜的多層板還是希望優化簡單的原型，了解這些流程都將幫助您為下一個項目做出明智的決策。
PCB制造中的通孔過孔是什么？
在深入研究過孔填充和堵塞之前，讓我們先澄清一下什么是通孔過孔。在 PCB 制造中，過孔是在電路板上鉆出的一個小孔，用于電氣連接不同的層。通孔通孔，具體來說，穿過 PCB 的整個厚度，從頂層到底層。這些過孔通常鍍有銅等導電材料，以確保層間可靠的電氣連接。
過孔在多層 PCB 中至關重要，因?yàn)槎鄬?PCB 空間有限，需要復雜的布線。然而，未填充或未受保護的過孔可能會帶來挑戰，例如空氣或濕氣滯留、焊接效果不佳，甚至結構弱點。這就是通過填充和插入發揮作用的地方，可以解決這些潛在問題并提高電路板的整體性能。
什么是過孔填充，為什么它很重要？
過孔填充是 PCB 制造中的一種工藝，其中通孔過孔填充材料（導電或非導電），以消除孔內的空白空間。該技術通常用于可靠性和性能至關重要的高密度互連 （HDI） 板或多層設計。
過孔填充的主要原因包括：
防止空氣或液體滯留：空過孔會在焊接過程中滯留空氣或液體，導致空隙或裂紋等缺陷。填充過孔可降低這種風險，確保裝配更加堅固。
改善散熱：導電過孔填充材料（例如銅或銀環氧樹脂）可增強通過過孔的熱傳遞，有助于管理高功率應用中的熱負荷。例如，在某些設計中，與未填充的過孔相比，填充過孔可以減少多達 30% 的熱阻。
增強機械強度：填充過孔可增加 PCB 的結構支撐，從而降低機械應力下開裂或分層的風險。
支持堆疊過孔：在 HDI 設計中，填充過孔提供了一個平坦的表面，用于在頂部堆疊額外的過孔，從而實現更緊湊和復雜的布局。
過孔填充在汽車電子、航空航天系統和醫療設備等應用中尤為重要，在這些應用中，無法實現故障。通過解決 PCB 中的潛在弱點，該過程可確保惡劣條件下的長期可靠性。
導電與非導電過孔填充：選擇哪一個？
在過孔填充方面，您有兩種主要選擇：導電過孔填充和非導電過孔填充。每種都有不同的屬性和用例，因此了解它們的差異是為您的設計選擇正確方法的關鍵。
導電過孔填充
導電過孔填充涉及用導電材料填充過孔，例如銅漿或銀環氧樹脂。這種方法非常適合同時優先考慮導電性和導熱性的應用。
好處：通過降低阻抗（小過孔通常低于 1 歐姆）和提高信號完整性來增強電氣性能。它還提高了導熱性，使其適合高功率設計。
應用：常用于電力電子、LED照明板和射頻電路，其中散熱和低信號損耗至關重要。
缺點：導電填充材料通常更昂貴，并且在制造過程中可能需要額外的加工步驟。
非導電過孔填充
非導電過孔填充使用環氧樹脂等不導電的材料。該選項側重于結構和環境保護，而不是電氣性能。
好處：提供出色的防潮和防污染物保護，提高機械穩定性，并且通常比導電填充更具成本效益。
應用：非常適合標準多層 PCB、消費電子產品以及通過過孔的導熱性或?qū)щ娦圆皇莾?yōu)先考慮的設計。
缺點：無助于熱管理或電氣性能，限制了其在高性能應用中的使用。
在導電和非導電過孔填充之間進行選擇取決于 PCB 的具體需求。對于以高于 1 GHz 的速度運行的高頻設計，可能需要導電填充以保持信號完整性。對于更簡單的設計，非導電填充通常以較低的成本提供足夠的保護。
什么是通孔堵塞，它與填充有何不同？
過孔填充涉及用材料完全填充過孔，而過孔堵塞是一個相關但不同的過程。過孔堵塞通常是指用阻焊層或環氧樹脂等材料密封 PCB 一側或兩側的過孔開口，而不是填充整個孔。堵塞的目標通常是保護過孔免受外部污染物的影響，或防止焊料在組裝過程中流入過孔。
過孔封堵的關鍵方面包括：
保護：堵塞可防止灰塵、濕氣或化學品進入過孔，這在惡劣環境中尤為重要。
焊料流量控制：在焊接過程中，堵塞會阻止熔融焊料芯吸到過孔中，從而導致接頭不均勻或短路。
成本效益：封堵通常比全孔填充便宜，因?yàn)樗褂玫牟牧细伲枰闹圃觳襟E也更少。
然而，過孔堵塞不能提供與過孔填充相同水平的結構支撐或熱效益，因?yàn)檫^孔內部仍然是空的。對于以環境保護為主要考慮因素但不存在高機械或熱要求的設計來說，這是一個合適的選擇。

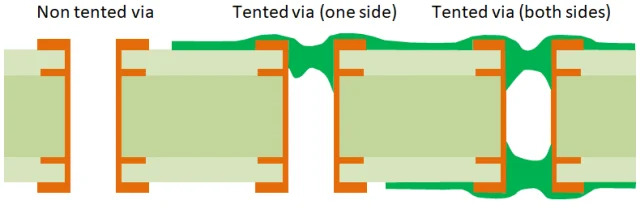

過孔帳篷在 PCB 制造中的作用
另一種與過孔保護相關的技術是通過帳篷。過孔帳篷涉及用一層阻焊層覆蓋過孔開口，使過孔本身未填充。這種方法比填充或堵塞更簡單、更具成本效益，使其成為要求不高的應用的熱門選擇。
過孔帳篷的好處包括：
耐腐蝕性能：阻焊層可保護過孔免受濕度或化學品等環境因素的影響，從而降低腐蝕風險。
減少焊錫芯吸：帳篷可防止焊料在組裝過程中流入過孔，確保焊點更清潔、更可靠。
節約成本：由于不使用額外的材料來填充或插入過孔，因此帳篷是標準 PCB 設計的經濟選擇。
過孔帳篷最適合非關鍵應用中的較小過孔（直徑小于 15 密耳）。對于較大的過孔或高可靠性設計，可能需要填充或堵塞以提供足夠的保護和性能。
什么時候應該使用過孔填充或堵塞？
決定是否使用通孔填充、插拔或帳篷取決于 PCB 設計的具體要求。以下是這些技術最有益的一些場景：
高密度設計：在間距狹窄且過孔堆疊的 HDI 板中，通常需要過孔填充（尤其是導電填充）以確保可靠的連接并支持復雜的布線。例如，采用焊盤內通孔設計的 10 層 HDI 板可能需要填充以保持平坦的表面以放置元件。
惡劣環境：對于汽車、航空航天或工業應用中使用的 PCB，通過插入或填充非導電材料可以防止潮濕、灰塵和極端溫度，從而延長電路板的使用壽命。
大功率應用：如果您的設計涉及大量熱量產生，例如在電源電路中，導電過孔填充可以改善散熱，防止過熱和潛在故障。
標準消費電子產品：對于要求不高的應用，通過帳篷或用阻焊層進行簡單插堵可能足以提供基本保護，而不會增加不必要的成本。
最終，選擇歸結為平衡性能需求與預算限制。在設計過程的早期與您的 PCB 制造商合作可以幫助確定最適合您項目的方法。
過孔填充和插拔在 PCB 制造中的好處
實施過孔填充或堵塞具有多種優勢，直接影響 PCB 的質量和可靠性。一些主要好處包括：
增強的可靠性：通過消除空隙和防止環境破壞，這些技術即使在具有挑戰性的條件下也能降低故障的可能性。
更好的信號完整性：導電過孔填充可最大限度地減少阻抗失配和信號損失，在某些情況下支持頻率超過 5 GHz 的高速設計。
提高組裝質量：填充或堵塞的過孔可防止與焊接相關的缺陷，從而在組裝過程中實現更一致和耐用的焊點。
更長的使用壽命：防潮、防腐蝕和機械應力可延長 PCB 的使用壽命，降低維護和更換成本。
這些優點使得過孔填充和插拔對于現代 PCB 設計不可或缺，尤其是隨著電子產品變得更小、更快、更復雜。
過孔填充和封堵的挑戰和注意事項
雖然過孔填充和封堵具有顯著的優勢，但在設計和制造過程中也需要牢記一些挑戰：
成本：特別是導電過孔填充，由于涉及材料和額外的加工步驟，可能會增加制造成本。非導電填充和堵塞更經濟實惠，但可能無法滿足所有性能需求。
制造復雜性：填充過孔，尤其是在高密度設計中，需要精度以避免不完全填充或空隙，這可能會影響可靠性。
設計約束：填充或堵塞的過孔可能會影響設計的靈活性，因?yàn)樗鼈儠?huì)限制未來的修改或返工選項。
為了緩解這些挑戰，請確保您的設計文件明確指定所需的過孔保護類型，并與您的制造合作伙伴密切合作，以優化成本和質量的工藝。
如何在PCB設計中指定過孔填充和插入
為了通過過孔填充或堵塞達到預期的結果，與 PCB 制造商進行清晰的溝通至關重要。以下是在設計中指定這些過程的一些提示：
包括詳細注釋：在設計文檔中清楚地指出哪些過孔需要填充、堵塞或搭帳篷。如果適用，請指定材料（導電或非導電）。
使用行業標準：IPC-4761 等參考標準提供了過孔保護指南，以確保與制造能力的一致性和兼容性。
驗證設計規則：檢查您的設計是否符合制造商關于過孔尺寸、間距和填充材料的設計規則，以避免生產問題。
通過提供精確的說明并與制造商合作，您可以確保在 PCB 中有效地實施過孔填充或堵塞。
為您的 PCB 做出正確的選擇
通孔過孔填充和封堵是 PCB 制造中的強大技術，可解決與可靠性、性能和環境保護相關的關鍵挑戰。無論您選擇導電過孔填充以增強熱性能和電氣性能，選擇非導電填充以實現經濟高效的保護，還是通過堵塞進行環境密封，了解設計的具體需求都是做出正確選擇的關鍵。
通過考慮應用要求、環境條件和預算限制等因素，您可以為您的項目選擇最合適的過孔保護方法。通過正確的方法，通過填充、堵塞或帳篷可以提高 PCB 的質量，確保其即使在最苛刻的場景中也能可靠地運行。
