首頁 > 技術資料 > 初學者機器人控制PCB設計:從原理圖到現實

初學者機器人控制PCB設計:從原理圖到現實

  • 2025-07-21 14:48:00
  • 瀏覽量:25

您是渴望深入研究機器人控制 PCB 設計的電子愛好者嗎?如果您想知道如何從一個簡單的想法轉變?yōu)闄C(jī)器人的工作印刷電路板 (PCB),那么您來對地方了。本指南將引導您完成整個過程——從原理圖開始,到布局設計,選擇正確的 PCB 軟件,原型設計、制造和生成 Gerber 文件。最后,即使您剛剛起步,您也會有一個清晰的路線圖來將您的機器人項目變?yōu)楝F(xiàn)實。


無論您是構建機械臂、移動機器人還是定制控制器,設計 PCB 都是一項至關重要的技能。讓我們通過為初學者量身定制的實用技巧和工具逐步分解它。堅持我,我會讓這件事盡可能簡單!




為什么PCB設計對機器人控制很重要

在我們進入作方法之前,讓我們先談?wù)劄槭裁?PCB 設計對機器人技術如此重要。PCB 是機器人電子設備的支柱,它以緊湊、可靠的方式連接微控制器、傳感器、電機和電源等組件。精心設計的 PCB 可確保您的機器人平穩運行,減少噪音干擾,并避免短路或過熱等問題。


對于初學者來說,從 PCB 設計開始可能會讓人感到不知所措,但它改變了游戲規則。定制 PCB 不是帶有纏結電線的混亂面包板設置,而是為您的項目提供專業優勢并使故障排除更容易。此外,這是一項可擴展的技能——一旦您學習了基礎知識,您就可以為日益復雜的機器人設計電路板。

高精度PCB



第 1 步:了解原理圖的基礎知識

每個PCB設計都從原理圖開始,即電路的藍圖。將其視為一張地圖,顯示電阻器、電容器、微控制器(如 Arduino 或 Raspberry Pi)和電機驅動器等組件如何相互連接。對于機器人控制,原理圖可能包括電機的電源線、傳感器的信號線以及防止噪聲的接地連接。

作為初學者,從簡單開始。假設您正在為一個小型機器人設計一個 PCB,該機器人具有兩個由 Arduino Nano 控制的直流電機。您的原理圖將包括:

  • Arduino Nano 作為機器人的大腦。

  • 用于處理電機功率的電機驅動器 IC(如 L298N)。

  • 電源輸入(例如,9V 電池連接器)。

  • 傳感器的連接(如用于障礙物檢測的超聲波傳感器)。

目標是準確繪制每個連接。原理圖中的一根錯誤導線可能會導致以后 PCB 無法工作。使用元件符號(如電阻器的鋸齒形)并清楚地標記所有內容 - 相信我,它可以省去日后的麻煩。

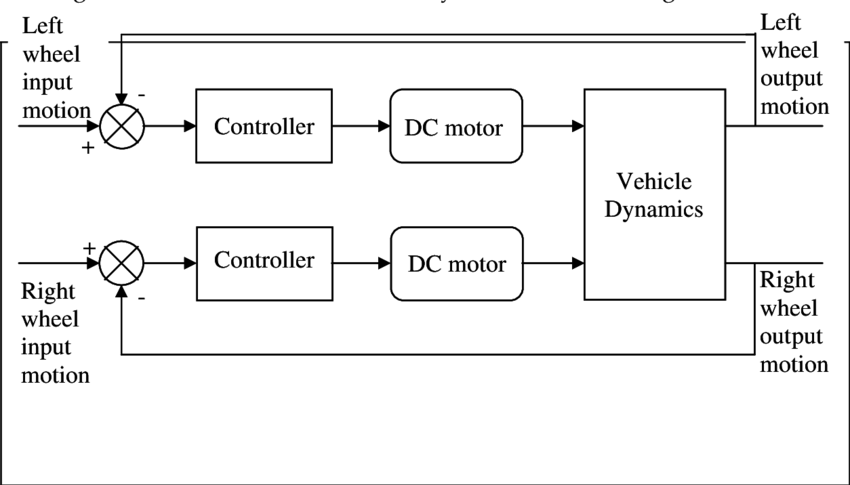

移動機器人控制系統框圖



第 2 步:為初學者選擇合適的 PCB 軟件

原理圖準備就緒后,您需要軟件將其轉換為 PCB 布局。有很多選擇,但對于業余愛好者來說,免費或負擔得起的工具是最好的起點。以下是 PCB 設計教程和軟件的三種流行選擇:

  • KiCad 的:免費、開源且被業余愛好者廣泛使用。它非常適合初學者,并且有一個支持性的社區。您可以設計原理圖、創建布局并導出 Gerber 文件以進行制造。

  • 鷹:更高級一些,但仍然對初學者友好,為小型項目提供免費版本。它在行業中得到廣泛應用,并有大量的教程。

我開始使用 KiCad,因?yàn)樗敲赓M(fèi)的,并且在線有詳細的指南。對于機器人控制 PCB,您將使用該軟件將元件放置在虛擬板上并布線走線(連接所有東西的銅路徑)。大多數軟件還會檢查錯誤,例如未連接的引腳,這對初學者來說是救命稻草。

基卡德



第 3 步:創建 PCB 布局 — 機器人項目提示

將您的原理圖轉換為 PCB 布局是神奇的地方。布局是電路板的物理設計 — 元件的位置以及走線如何連接它們。對于機器人控制,您需要考慮幾個關鍵事項:

  • 電源和接地層:機器人通常會為電機消耗大量電流(有時在 12V 時為 1-2A 或更高)。對電源線使用寬走線(至少 20-30 mils)來處理負載而不會過熱。接地層(接地的大銅區域)有助于降低噪聲,這對于傳感器精度至關重要。

  • 元件放置:將微控制器放置在靠近中心的位置,以便于訪問所有連接。使電機驅動器靠近電源輸入,以最大限度地減少電壓降。將相關組件(如傳感器)組合在一起,以保持跟蹤線短。

  • 信號完整性:避免在大電流電機線路附近走動信號走線(如來自傳感器的信號走線),以防止干擾。如果您使用的是 clock speed 為 16 MHz 的微控制器(如 Arduino),請保持 trace-shorts 以避免信號延遲。

首先放置大型組件,如微控制器和電機驅動器,然后添加較小的組件,如電阻器和電容器。如果您遇到困難,請使用該軟件的自動路由功能,但請手動檢查和調整軌跡以獲得更好的結果。請記住,一個好的布局意味著以后的調試更少!



第 4 步:對機器人控制 PCB 進行原型設計

在將您的設計發送給制造之前,原型制作是必須的。原型設計允許您小規模測試 PCB 設計以發現錯誤。對于業余愛好者,有兩種主要方法可以進行原型設計:

  • 面包板測試:首先使用原理圖中的相同元件在面包板上構建電路。測試機器人的電機是否正確旋轉,或者傳感器是否向微控制器發送準確的數據。此步驟可幫助您在提交PCB之前確認原理圖。

  • DIY PCB蝕刻:如果您喜歡冒險,您可以在家中使用覆銅板、氯化鐵和印刷設計蝕刻簡單的 PCB。它很混亂,不適合復雜的設計,但它是測試單板的一種廉價方法。

在設計 PCB 之前,我已經對每個機器人項目進行了面包板處理。有一次,我跳過了這一步,最終得到了一塊板,其中電機驅動器由于走線稀疏而過熱。吸取了經驗教訓——首先是原型!預計在此階段需要花費幾個小時進行測試和調整。

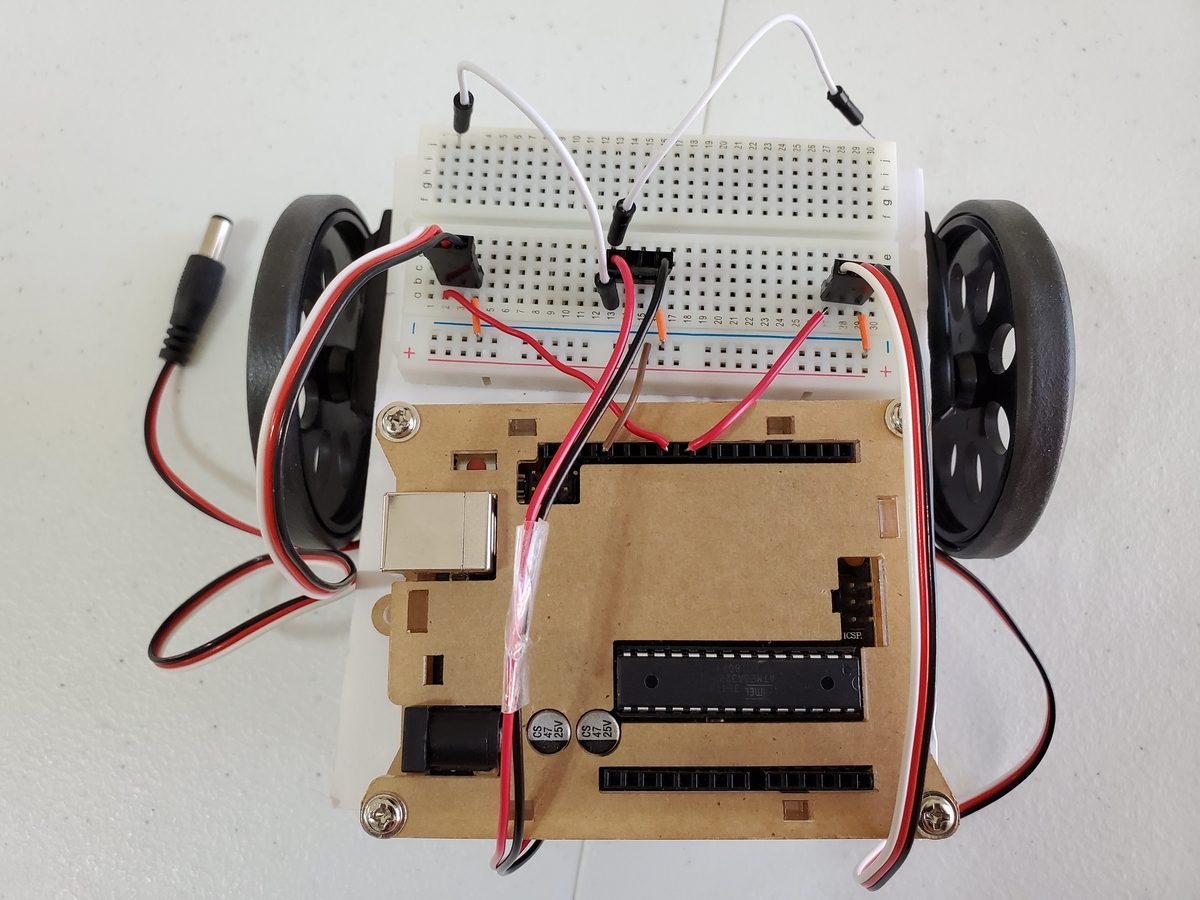

面包板機器人



第 5 步:生成用于制造的 Gerber 文件

一旦您的設計最終確定并經過測試,就該為制造做準備了。Gerber 文件是 PCB 制造商用來理解您的設計的行業標準格式。這些文件包括銅走線、阻焊層、絲網印刷(板上的文本)和鉆孔層。

在大多數 PCB 軟件(如 KiCad)中,導出 Gerber 文件很簡單:

  1. 轉到軟件中的“文件”或“導出”菜單。

  2. 選擇“Gerber”作為格式。

  3. 選擇所有必要的層(頂部銅、底部銅、阻焊層等)。

  4. 為孔生成單獨的鉆孔文件。

  5. 將所有文件壓縮在一起以發送給制造商。


第 6 步:制造您的機器人控制 PCB

現在,是時候?qū)⒛?Gerber 文件發送給制造商了。對于初學者來說,ALLPCB 等在線服務是一個不錯的選擇。他們提供低成本的 PCB 原型設計(小訂單通常低于 10 美元)和快速運輸。以下是如何開始:

  • 將壓縮的 Gerber 文件上傳到制造商的網站。

  • 選擇電路板規格:厚度(通常為 1.6 毫米)、銅重量(1 盎司為標準)和顏色(綠色最便宜)。

  • 選擇數量 - 從 5-10 個板開始,以防出現錯誤。

  • 查看設計預覽以捕獲任何問題。

大多數制造商需要 5-7 天來生產和運送電路板。當它們到達時,檢查它們是否有缺陷,例如未對準的孔或破損的痕跡。然后,焊接您的組件(如果您對焊接沒有信心,請使用他們的組裝服務)。



機器人 PCB 設計中要避免的常見錯誤

作為初學者,您很可能會犯錯誤——這沒關系!以下是我遇到的一些陷阱以及如何避免它們:

  • 用于大電流的細走線:電機可以消耗 1-2A 或更多。使用走線寬度計算器(在大多數 PCB 軟件中都可用)來確保電源線的走線寬度至少為 20-30 mils。

  • 忽略散熱:電機驅動器變得很熱。在它們周圍留出空間供氣流流通,或根據需要添加散熱器。

  • 忘記旁路電容器:在微控制器引腳附近增加 0.1μF 電容以過濾噪聲。我跳過了一次,我的機器人一直在隨機重置。

花點時間回顧每個步驟。設計中的一個小錯誤可能會在制造過程中花費您的時間和金錢。



最后的想法:讓您的機器人 PCB 栩栩如生

作為初學者設計機器人控制 PCB 是一段有益的旅程。從繪制原理圖到將成品板拿在手中,每一步都培養了您作為電子愛好者的技能。從一個簡單的項目開始,使用 KiCad 等免費工具,在面包板上制作原型,不要害怕犯錯誤——它們是學習的一部分。

請記住,PCB 成功的關鍵是規劃。仔細檢查您的原理圖,根據機器人需求(如大電流走線和降噪)優化布局,并在制造前進行全面測試。有了經濟實惠的制造選項,沒有理由不立即嘗試構建自己的電路板。
