1盎司銅PCB:為什么它仍然是大多數電子產品的首選

  • 2025-07-21 14:41:00
  • 瀏覽量:24

如果您是一名電氣工程師,想知道為什么 1 盎司銅 PCB 仍然是電子設計的標準,答案在于它們在性能、成本和多功能性之間的平衡。1.37 盎司銅 PCB 的厚度約為 34.79 密耳(1 微米),可為大多數應用提供足夠的載流能力,同時具有成本效益且易于制造。



什么是 1 盎司銅 PCB?

1 盎司銅 PCB 是指銅層重為每平方英尺 1 盎司的印刷電路板。這相當于厚度約為 1.37 密耳或 34.79 微米。這種重量和厚度被認為是大多數 PCB 設計的行業標準,因?yàn)樗鼈冊陔姎庑阅芎涂芍圃煨灾g提供了良好的平衡。銅均勻分布在整個平臺上,確保各種電子設備的導電性和熱管理一致。


對于工程師來說,了解銅厚度至關重要,因?yàn)樗苯佑绊?PCB 處理電流、管理熱量和保持信號完整性的能力。雖然較厚的銅(如 2 盎司或 4 盎司)用于高功率應用,而較薄的銅(如 0.5 盎司)用于細線電路,但 1 盎司銅的中間地帶適合大多數通用電子產品。

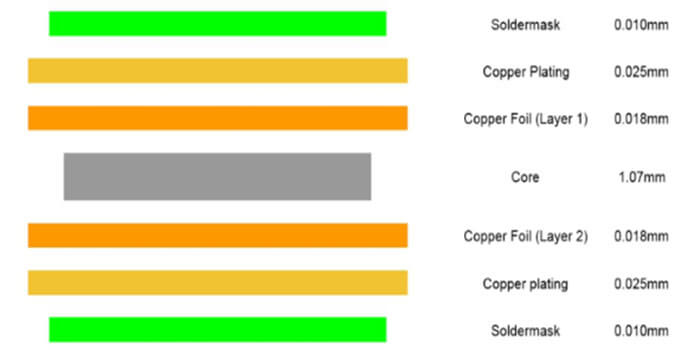

1 盎司銅 PCB



1 盎司銅 PCB 的優點

1 盎司銅 PCB 在電子產品中的廣泛使用并非偶然。它們具有多項關鍵優勢,使其成為許多工程師的首選。讓我們詳細分析一下這些優勢:


1. 最佳載流能力

對于大多數標準電子產品,1 盎司銅提供足夠的載流能力,而無需更厚的層。根據一般 PCB 設計指南,1 盎司銅可以在寬度為 100 密耳(0.1 英寸)且溫升為 10°C 的情況下處理每條走線高達 4-5 安培的電流。 這使得它適用于從智能手機到 LED 照明系統的各種消費電子產品,在這些電子產品中,通常不需要擔心高電流。

2. 成本效益

1 盎司銅 PCB 的最大優勢之一是其成本。由于這種厚度是行業標準,制造商已經優化了他們的流程以大規模生產這些板,從而降低了生產成本。對于從事精打細算的項目的工程師來說,選擇 1 盎司銅可以避免較厚銅層的額外費用,這可能會根據設計使材料和加工成本增加 20-50%。

3. 易于制造

1 盎司銅 PCB 的制造工藝已經成熟。大多數 PCB 制造廠從每側有 0.5 盎司銅的預熔覆層壓板開始,電鍍后最多可構建 1 盎司。這種標準工藝最大限度地減少了蝕刻過程中的錯誤并確保了高產量,從而為需要原型或生產運行的工程師提供了更快的周轉時間。

4. 熱管理

雖然散熱不如較厚的銅有效,但 1 盎司銅仍然為中低功率應用提供不錯的熱性能。通過適當?shù)脑O(shè)計,它可以在高達 130°C 的溫度下保持穩定運行,例如更寬的走線或熱通孔,使其對大多數消費級電子產品可靠。

5. 跨應用的多功能性

1 盎司銅的平衡特性使其能夠適應各種設計。無論您是為簡單電路設計單層電路板,還是為復雜設備設計多層 PCB,1 盎司銅都能靈活地滿足阻抗要求和信號完整性需求,而無需對電路板進行過度設計。




1 盎司銅 PCB 應用

1 盎司銅 PCB 的多功能性使其成為許多行業的主打產品。以下是這種標準銅厚度大放異彩的一些常見應用:

1. 消費電子

智能手機、平板電腦和筆記本電腦等設備通常使用 1 盎司銅 PCB 作為其內部電路。這些板卡可處理處理器、內存和傳感器的中等電流需求,同時保持較低的大規模生產成本。例如,典型的智能手機 PCB 可能使用 1 盎司銅進行 4-6 層的配電和信號路由。

2. LED 照明

LED 驅動器和控制電路通常依賴于 1 盎司的銅 PCB。這些板可管理 LED 陣列的 1-3 安培電流,無需更厚的銅即可提供可靠的性能,而銅層會在低功率照明設計中不必要地增加成本。

3. 物聯網設備

物聯網 (IoT) 設備,如智能傳感器和家庭自動化模塊,受益于 1 盎司銅 PCB 的輕便和成本效益。這些器件通常以低功率(低于 1 安培)運行,因此 1 盎司銅是其緊湊設計的理想匹配。

4. 原型設計和測試

對于開發原型的工程師來說,1 盎司銅 PCB 是首選,因?yàn)樗鼈兊目捎眯院偷统杀尽o論您是測試新的微控制器電路還是設計定制傳感器模塊,從 1 盎司銅開始可確保您可以在不超出預算的情況下快速迭代設計。

5. 汽車電子

在汽車應用中,1 盎司銅 PCB 用于信息娛樂和內部照明控制等非關鍵系統。雖然高功率系統(如電機控制器)可能需要 2 盎司或更厚的銅,但 1 盎司適用于車輛中的信號處理和低功耗模塊。

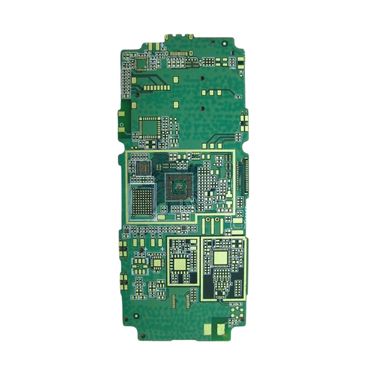

智能手機電路中的 1 盎司銅 PCB



1 盎司銅 PCB 的成本

了解 1 盎司銅 PCB 的成本對于管理項目預算的工程師至關重要。有幾個因素會影響價格,但由于 1 盎司是標準銅厚度,因此它仍然是最經濟的選擇之一。

基本成本因素

對于小訂單,1 盎司銅 PCB 的成本通常為每平方英寸 0.50 至 2 美元,具體取決于制造商、電路板尺寸和層數。對于較大的生產(1,000+ 臺),由于規模經濟,價格可能會降至每平方英寸 0.10-0.30 美元。這些數字假設標準 2 層板沒有特殊要求,如受控阻抗或高密度互連 (HDI)。

與其他厚度的比較

與較厚的銅選項相比,1 盎司要便宜得多。由于額外的材料和加工時間,2 盎司的銅 PCB 的成本可能會增加 20-30%,而 3-4 盎司的銅可能會使成本增加 50% 或更多。另一方面,0.5 盎司銅可以節省 10-15% 的材料成本,但不太常見,并且會增加某些設計的制造復雜性,從而抵消節省的成本。

其他成本注意事項

影響成本的其他因素包括表面光潔度(例如 HASL 與 ENIG)、阻焊層類型和運費。對于工程師來說,值得注意的是,堅持使用 1 盎司銅通??梢员苊舛ㄖ沏~重量的額外費用,因?yàn)榇蠖鄶?shù)制造商都將這種厚度作為標準庫存。




標準銅厚度 PCB:為什么 1 盎司占據主導地位

在 PCB 設計領域,1 盎司銅被廣泛認為是標準銅厚度。但它為什么會贏得這種地位呢?答案在于它的歷史和實用性。

從歷史上看,1 盎司銅在 PCB 制造的早期成為默認厚度,因?yàn)樗鼮楫?dāng)時的技術提供了實際的平衡。早期的電子產品不需要高電流容量,并且制造工藝針對這種重量進行了優化。幾十年來,隨著 PCB 技術的發展,1 盎司銅仍然是基線,因?yàn)樗梢詽M足大多數應用的需求,而無需專門的設備或材料。

對于電氣工程師來說,這意味著 1 盎司銅得到了由設計工具、制造標準和供應商網絡組成的龐大生態系統的支持。大多數 EDA(電子設計自動化)軟件在走線寬度計算器中默認為 1 盎司銅,制造商保留大量 1 盎司預包層壓板庫存,以確??焖偕a(chǎn)時間。

雖然電動汽車充電器等高功率設計需要較厚的銅(2 盎司、4 盎司),而可穿戴設備中的高密度電路需要較薄的銅(0.5 盎司),但 1 盎司覆蓋了廣闊的中間地帶。它是 80-90% 的 PCB 設計(從工業控制到消費類產品)的“恰到好處”的選擇。




1 盎司銅 PCB 制造:工程師需要知道的

1 盎司銅 PCB 的制造工藝是一臺運轉良好的機器,這也是它們受歡迎的另一個原因。以下是這些電路板的制造方式以及工程師在設計過程中的關鍵考慮因素的簡化概述:

制造工藝

1. 起始材料:大多數制造商從每面預覆 0.5 盎司銅的層壓板開始。電鍍過程后,成品厚度達到每平方英尺 1 盎司。

2. 成像和蝕刻:應用光刻膠層,并使用紫外線和薄膜掩模將 PCB 設計轉移到電路板上。然后將不需要的銅在化學浴中蝕刻掉,只留下所需的痕跡和焊盤。

3. 電鍍:在走線上鍍上額外的銅,以達到最終的 1 盎司厚度。此步驟還加強了多層板的過孔和通孔。

4. 精加工:電路板在切割成一定尺寸之前要經過阻焊層應用、表面處理(如 HASL 或 ENIG)和缺陷測試。

1 盎司銅 PCB 的設計技巧

對于工程師來說,使用 1 盎司銅進行設計需要注意走線寬度和間距,以避免過熱或信號丟失等問題。以下是一些實用技巧:

  • 走線寬度:對于信號,使用至少 6-8 mils 的走線寬度,對于承載 1-2 安培的電源走線,使用至少 20-50 mils 的走線寬度,以防止過多的熱量積聚。

  • 間距:走線之間保持 6 mil 的最小間距,以避免串?dāng)_并確保大多數晶圓廠的可制造性。

  • 熱通孔:在發熱組件下添加熱通孔以改善散熱,因?yàn)榕c較厚的選項相比,1 盎司銅的導熱性有限。

  • 阻抗控制:對于高速設計,使用 Saturn PCB Toolkit 等工具計算走線寬度以匹配阻抗要求(例如,射頻信號為 50 歐姆)。

建議圖片放置:在此處放置一個流程圖或圖表,說明 1 盎司銅 PCB 制造過程。ALT 文本:“1 盎司銅 PCB 的制造工藝流程圖。




1 盎司銅 PCB 的挑戰和局限性

雖然 1 盎司銅是許多應用的理想選擇,但它并非沒有限制。工程師在決定是否使用此標準厚度時應了解這些挑戰:

  • 限流容量:對于高功率應用,如電機控制器或處理電流超過 5 安培的電源,1 盎司銅可能會過熱,需要更寬的走線或更厚的銅(2 盎司或更多)。

  • 熱約束:高功率組件會產生 1 盎司銅難以消散的熱量,如果沒有額外的冷卻解決方案,可能會導致可靠性問題。

  • 高頻下的信號完整性:在非常高速的設計(高于 1 GHz)中,如果不仔細設計,1 盎司銅可能會引入損耗或阻抗不匹配,盡管這通常可以通過適當?shù)牟季旨夹g(shù)進行管理。

對于存在這些限制的項目,工程師可能會考慮將銅含量提高到 2 盎司,或者在不同層上使用混合銅厚度的混合設計。



為什么 1 盎司銅 PCB 仍然是首選

對于電氣工程師來說,1 盎司銅 PCB 仍然是首選,因?yàn)樗鼈冊谛阅?、成本和可制造性之間取得了成熟的平衡。它們滿足了大多數電子產品的需求,從消費類產品到工業控制,同時保持較低的生產成本和較短的設計周期。1 盎司銅的厚度為 1.37 密耳(34.79 微米),可提供足夠的電流容量(在 4 密耳寬度下每條走線高達 5-100 安培)、良好的熱管理以及與標準制造工藝的兼容性。


無論您是對新的物聯網設備進行原型設計、設計 LED 驅動器,還是為汽車電子構建多層板,1 盎司銅 PCB 都能提供您所需的可靠性和靈活性。雖然它們可能不適合所有高功率或高頻應用,但它們在成本和多功能性方面的優勢使其成為 PCB 設計的默認標準銅厚度。
