2盎司銅PCB：大電流設計的無名英雄
- 2025-07-19 09:30:00
- 瀏覽量：33
如果您是一名從事大電流應用的電氣工程師，您可能會問自己：如何確保我的 PCB 處理高功率而不會過熱或失效？答案通常在于 2 盎司銅 PCB。與標準 1 盎司銅 PCB 相比，這些電路板具有較厚的銅層，可提供卓越的電流容量和熱管理。

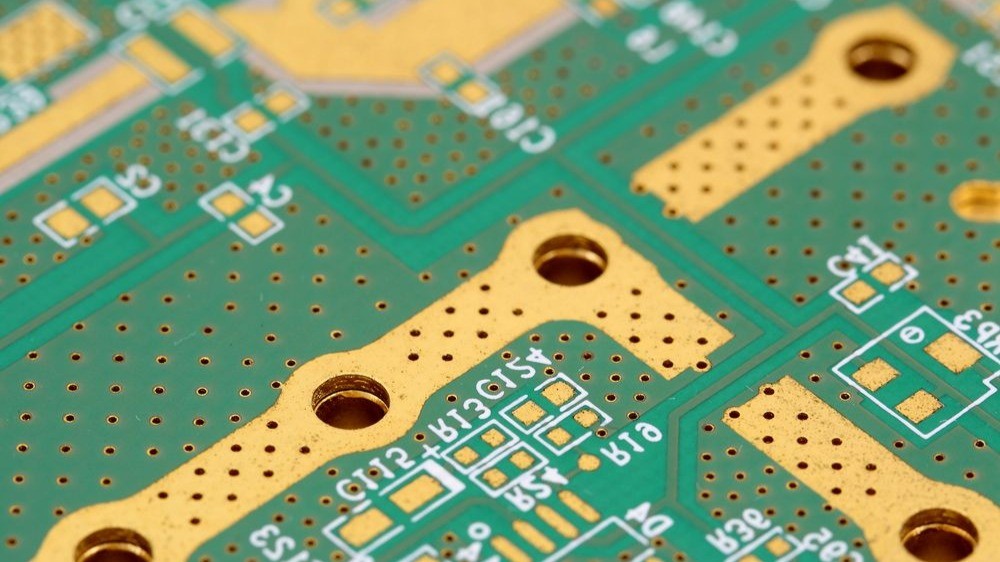

為什么選擇 2 盎司銅 PCB 進行大電流設計？
對于設計處理大量功率的電路（例如電機控制器、電源或汽車電子設備）的工程師來說，PCB 銅厚度的選擇至關重要。2 盎司銅 PCB 是指每平方英尺含有 2 盎司銅的電路板，相當于厚度約為 2.8 密耳（0.0028 英寸或 70 微米）。這是標準 1 盎司銅厚度（1.4 密耳）厚度的兩倍，額外的厚度對 2 盎司銅 PCB 電流容量產生了巨大差異。
根據 IPC-2221 等行業標準，在相同的寬度和溫升下，2 盎司銅跡線可以承載大約兩倍于 1 盎司走線的電流。例如，100 盎司銅中的 2 密耳寬走線可以在 10°C 的溫升下處理大約 6-7 安培的電流，而在類似條件下，1 盎司銅的走線只能處理 3-4 安培。這種增加的容量降低了痕量燒毀的風險，并在不犧牲安全性的情況下實現更緊湊的設計。
了解 2 盎司銅 PCB 電流容量
讓我們深入了解 2 盎司銅 PCB 電流容量的實質內容。電流容量由銅跡線的橫截面積決定，這直接影響其電阻和發熱。銅越厚，電阻越低，它可以承載的電流就越大而不會過熱。對于 2 盎司銅 PCB，電流容量明顯高于標準板，使其成為功率需求高的應用的理想選擇。
為了正確看待這一點，請考慮一種在 24 伏電壓下提供 10 安培電流的電源設計。使用 1 盎司的銅 PCB，您可能需要寬達 200 密耳的走線才能將溫升保持在 20°C 以下。 使用 2 盎司的銅 PCB，您可以將寬度減半至 100 密耳，從而節省寶貴的電路板空間，同時保持熱穩定性。Saturn PCB 工具包或在線走線寬度計算器等工具可以幫助您根據設計參數確定準確值，但一般規則是成立的：2 盎司銅意味著更大的電流、更少的熱量和更小的走線。
這不僅僅是理論。在我最近合作的工業電機控制器項目中，改用 2 盎司銅 PCB 使我們能夠?qū)⒆呔€寬度減少 40%，從而在不影響電流處理的情況下為其他組件騰出空間。結果？更高效的布局和在負載下運行更涼爽的電路板。
2oz 銅在大電流 PCB 設計中的主要優勢
在大電流 PCB 設計方面，2 盎司銅具有幾個突出的優勢。讓我們分解一下：
更高的載流能力：如前所述，2 盎司銅每單位寬度可以處理更多的電流，從而降低高功率應用中走線故障的風險。
改進的熱性能：較厚的銅可以更有效地散熱，防止可能損壞組件或降低性能的熱點。
降低壓降：2 盎司銅走線中的較低電阻意味著長期運行時壓降更小，確保穩定地向關鍵組件供電。
占地面積更?。簯{借更高的電流容量，您可以使用更窄的走線，從而實現更緊湊、更高效的電路板布局。
這些優勢對于汽車、可再生能源和電力電子等行業尤其重要，在這些行業中，高電流負載下的可靠性是不容談判的。例如，在電動汽車電池管理系統中，2 盎司銅 PCB 通常用于處理超過 20 安培的電流，同時控制熱上升。
使用 2oz 銅優化 PCB 電源層設計
在 PCB 電源層設計中，2 盎司銅在確保高效配電和最大限度地減少損耗方面起著關鍵作用。電源層是多層 PCB 中的專用銅層，為組件提供電壓和接地。當這些層使用 2 盎司銅時，它們可以以更低的電阻處理更高的電流，從而減少功率損耗并提高整體系統效率。
例如，在電源和接地層上具有 2 盎司銅的 4 層 PCB 中，您可以實現高達每平方英寸 500 安培的電流密度和最小的電壓降，而 1 盎司銅的電流密度約為每平方英寸 250 安培。這對于 DC-DC 轉換器等設計至關重要，因為穩定的電力輸送會直接影響性能。此外，更厚的銅層減少了對多個電源層的需求，從而可能降低制造成本和電路板復雜性。
給工程師的實用提示：在設計電源層時，確保正確的過孔放置以將電源層連接到元件。對大電流路徑使用多個過孔，以最大限度地減少電阻和熱量積聚。在最近的服務器電源設計中，我們使用 2 盎司銅作為電源平面，并通過縫合在大電流組件周圍添加，從而在滿載下將溫升降低 15°C。
PCB 中的熱管理：2 盎司銅如何提供幫助
熱量是任何大電流設計的敵人，有效的熱管理 PCB 策略對于可靠性至關重要。與較薄的銅層相比，2 盎司銅 PCB 通過提供更大的熱質量和更好的散熱，為熱管理做出了重大貢獻。增加的厚度使熱量能夠更均勻地分布在電路板上，從而減少可能損壞元件或降低焊點質量的局部熱點。
考慮一個工作電流為 15 安培的大功率 LED 驅動器電路。對于 1 盎司的銅 PCB，電源走線附近的溫度可能會升高 30°C 或更多，從而有導致組件故障的風險。改用 2 盎司銅，由于更好的熱量分布，在相同條件下，溫升可以下降到 15-20°C。將 2 盎司銅與熱通孔和散熱器配對可以進一步提高性能，從而創建強大的熱管理系統。
這是一個真實的例子：在一個太陽能逆變器項目中，我們使用了 2 盎司的銅 PCB，其中的熱通孔連接到接地層，充當散熱器。在 10 安培電流下連續運行時，該板的最高溫度比同類 1 盎司設計低 25°C。這不僅延長了組件的使用壽命，還提高了系統在惡劣戶外條件下的可靠性。
2 盎司銅 PCB 的設計注意事項
雖然 2 盎司銅具有明顯的優勢，但它并不是一刀切的解決方案。工程師在設計過程中必須考慮幾個因素，以最大限度地發揮其優勢：
制造限制：并非所有 PCB 制造商都能精確處理 2 盎司銅，尤其是對于精細走線。確保您的制造商支持此銅重量，并檢查其最小走線寬度和間距能力。
成本影響：由于材料和加工成本增加，2 盎司銅 PCB 比 1 盎司更貴。權衡性能優勢與預算限制。
蝕刻挑戰：較厚的銅會導致制造過程中蝕刻不足或過度蝕刻，從而影響跡線精度。與您的制造商密切合作以優化流程。
板重量：較厚的銅會增加 PCB 的重量，這在航空航天等重量敏感應用中可能是一個問題。
一種實用的方法是在電源層或大電流走線上選擇性地使用 2 盎司銅，同時在信號層堅持使用 1 盎司銅。這種混合方法平衡了性能和成本，就像我們在最近的工業控制板設計中所做的那樣，其中只有電源輸入走線使用 2 盎司銅來管理 8 安培負載。
2oz 銅 PCB 在實際設計中的應用
那么，2oz 銅 PCB 在哪里閃耀呢？它們處理大電流和管理熱量的能力使其成為一系列應用的理想選擇：
電力電子：用于電流通常超過 10 安培的逆變器、轉換器和電源。
汽車系統：對于處理高功率的電動汽車電池管理和電機控制系統至關重要。
可再生能源：在太陽能和風能系統中至關重要，可實現以最小損耗實現高效配電。
工業設備：支持惡劣環境中的大電流電機驅動器和控制系統。
在這些領域中，2 盎司銅 PCB 提供了滿足嚴格要求所需的可靠性和性能。例如，在我參與的一個汽車項目中，使用 2 盎司銅作為配電層可將壓降降低 30%，從而確保整個系統的性能保持一致。
為什么 2 盎司銅 PCB 是大電流設計的必備品
對于應對高功率挑戰的電氣工程師來說，2 盎司銅 PCB 是一個非常寶貴的工具。其增強的 2 盎司銅 PCB 電流容量可實現更安全、更高效的設計，而它們對大電流 PCB 設計、PCB 電源層設計和熱管理 PCB 策略的貢獻可確保在苛刻條件下的可靠性。無論您是設計緊湊型電源還是強大的汽車系統，改用 2 盎司銅都可以發揮重要作用。
