3盎司銅PCB:它們值得嗎?
如果您是一名電氣工程師,想知道 3 盎司銅 PCB 是否物有所值,答案取決于您項目的具體需求。對于大電流、高功率應用,3 盎司銅 PCB 由于其增強的載流能力和散熱性而可以改變游戲規則。然而,對于標準設計,與更常見的 1 盎司銅 PCB 相比,增加的成本可能無法證明其優勢是合理的。在本詳細指南中,我們將分解 3 盎司銅 PCB 成本分析,比較 3 盎司銅 PCB 與 1 盎司銅,并探討 PCB 材料選擇、PCB 成本驅動因素和 PCB 制造價格比較等關鍵因素,以幫助您做出明智的決定。
印刷電路板 (PCB) 是現代電子產品的支柱,銅厚度對其性能起著至關重要的作用。銅厚度以盎司每平方英尺 (oz/ft2) 為單位,其中 1 盎司銅相當于約 1.37 密耳(35 微米)的厚度。3 盎司的銅層大約是銅層的三倍厚,約為 4.13 密耳(105 微米)。這種增加的厚度具有獨特的優勢,但也伴隨著更高的價格標簽。那么,什么時候應該選擇 3 盎司的銅 PCB,性能是否值得成本?
3 盎司銅 PCB 是指用于走線和平面的銅箔重為每平方英尺 3 盎司的電路板。這種較重的銅在業內通常被歸類為“重銅”,通常用于需要大電流或更好散熱的應用。經過電鍍等制造工藝后,外層的最終銅厚度可能會增加到 4 盎司左右,而內層則保持接近 3 盎司。
重銅 PCB 在汽車、電力電子和工業設備等行業中很常見,在這些行業中,高電應力和熱應力下的可靠性至關重要。但隨著耐用性的增加,制造復雜性和成本也隨之增加,我們將詳細探討這一點。

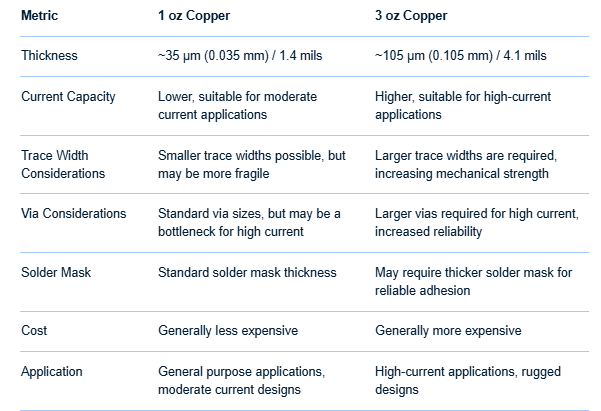

了解 3 盎司銅 PCB 與 1 盎司銅之間的差異對于為您的設計做出正確的選擇至關重要。讓我們比較一下它們的關鍵參數:
載流能力:3 盎司銅層可以處理比 1 盎司銅大得多的電流。例如,在 10°C 的溫升下,帶有 1 盎司銅的 10 密耳寬走線可以承載約 1.2 安培的電流,而在類似條件下,帶有 3 盎司銅的相同走線可以處理接近 3.5 安培的電流(基于標準 IPC-2221 計算器)。這使得 3 盎司銅成為電源電路或電機控制應用的理想選擇。
散熱:較厚的銅充當更好的散熱器,可以更有效地在整個電路板上散熱。這對于功率晶體管或 LED 等產生大量熱量的組件至關重要。
機械強度:增加的 3 盎司銅厚度提供了更高的機械穩定性,降低了在惡劣環境中處理或作過程中發生微量損壞的風險。
成本:由于原材料成本較高,并且蝕刻和電鍍較厚的銅的復雜性,制造 3 盎司的銅 PCB 成本更高。我們將在成本分析部分對此進行更深入的探討。
設計約束:較厚的銅需要更寬的走線間距,以避免在蝕刻過程中出現問題。例如,雖然 1 盎司銅可能允許 5 mil 的間距,但 3 盎司銅通常需要 10 mil 或更多,這可能會限制您的設計的緊湊程度。
在深入研究 3 盎司銅 PCB 成本分析之前,讓我們看看這些厚重的銅板在哪里大放異彩。它們通常用于:
電力電子:逆變器、轉換器和電源等設備通常需要大電流處理,因此 3 盎司銅是首選。
汽車系統:電動汽車電池管理系統和電機控制器受益于重銅的耐用性和熱管理。
工業設備:大功率機械和控制系統通常在極端條件下運行,其中 3 盎司銅可確保可靠性。
LED照明:高功率 LED 會產生大量熱量,較厚的銅有助于散發熱量,從而延長照明系統的使用壽命。
如果您的項目屬于這些類別之一,那么 3 盎司銅的額外成本可能是值得的。但對于低功耗或標準電子產品,1 盎司銅通常就足夠了。
工程師最關心的問題之一是 3 盎司銅的優勢是否與價格相稱。讓我們分解 3 盎司銅 PCB 成本分析并探討主要的 PCB 成本驅動因素。
成本的主要驅動因素是銅本身。由于 3 盎司銅使用的材料是 1 盎司銅的三倍,因此基材成本明顯更高。銅價會波動,但粗略估計,如果 1 盎司銅的 PCB 成本為每平方英尺 0.50 美元,那么 3 盎司銅的成本約為每平方英尺 1.50 美元,不包括其他制造因素。
蝕刻和電鍍較厚的銅層需要更多的時間和精度。3 盎司銅的蝕刻工藝速度較慢且更具挑戰性,因?yàn)檩^厚的材料更難實現干凈的走線和間距。這會增加人工和設備成本。此外,外層的電鍍工藝增加了最終厚度,進一步增加了費用。
較大的電路板和多層電路板放大了成本差異。例如,所有層均含 3 盎司銅的 4 層 PCB 將比具有 1 盎司銅的類似電路板貴得多。根據行業洞察,從 1 盎司到 3 盎司銅可能會使電路板總成本增加 30-50%,具體取決于設計復雜性和制造商。
在進行 PCB 制造價格比較時,很明顯 3 盎司的銅 PCB 總體上更昂貴。以下是基于 2 層 100mm x 100mm PCB 的典型行業定價的簡化示例(價格僅供參考,因制造商和地區而異):
1 盎司銅 PCB:原型 50 美元,0.50 件/件,10,000 件運行。
3 盎司銅 PCB:原型 80 美元,0.80 件運行每件 10,000 美元。
這些數字突出了 3 盎司銅的成本持續增加 50-60%。但是,價格差距可能會根據表面光潔度、電路板厚度和交貨時間等其他因素而擴大或縮小。例如,選擇 ENIG(化學鍍鎳浸金)表面處理或更快的周轉時間將進一步增加這兩種選擇的成本,但由于材料處理挑戰,3 盎司的比例增加通常更高。
作為 PCB 材料選擇的一部分,選擇合適的銅厚度涉及平衡性能、可靠性和預算。以下是一些問題,可指導您做出決定:
電流和功率要求是什么?使用 IPC-2221 電流計算器等工具確定 1 盎司銅是否足夠或是否需要 3 盎司銅。如果您的走線需要連續承載超過 2-3 安培的電流,則 3 盎司可能值得考慮。
熱約束是什么?如果您的設計包括高功率組件,請仿真熱性能,以查看較厚的銅是否顯著降低熱點溫度。
作環境如何?惡劣的條件,例如汽車或工業環境中的高振動或溫度波動,可能證明 3 盎司銅的額外耐用性是合理的。
您的預算是多少?如果成本是一個主要限制因素,并且可以通過更寬的走線或額外的冷卻來滿足 1 盎司電路板的性能要求,那么升級到 3 盎司可能沒有意義。
作為一名工程師,我參與過在電源設計中將 1 盎司銅推向極限的項目。通過加寬走線和添加熱通孔,我們避免了遷移到 3 盎司銅的成本,而又不犧牲可靠性。然而,在最近的一個大電流電機控制器項目中,改用 3 盎司銅減少了走線電阻和熱量積聚,最終使我們免于潛在的現場故障。這些實際的權衡值得在您的設計中考慮。
讓我們總結一下優缺點,以幫助您權衡 3 盎司銅 PCB 是否值得投資。
更高的載流能力,適用于功率密集型應用。
更好的熱管理,降低過熱的風險。
提高機械強度,非常適合惡劣環境。
由于材料和制造復雜性,成本明顯更高。
設計限制,例如更寬的走線間距,這可能會影響電路板尺寸。
對于低功耗或標準應用來說不是必需的,因此在許多情況下它有點矯枉過正。
如果 3 盎司銅的成本讓人望而卻步,請考慮以下替代方案:
2 盎司銅:中間立場,以低于 1 盎司的成本提供比 3 盎司更好的性能。它通常足以滿足中等電力需求。
1 盎司銅的更寬痕跡:增加走線寬度可以在不改變銅厚度的情況下提高電流容量。例如,在 1 盎司銅上將走線寬度從 10 密耳增加到 20 密耳,大約會使電流容量增加一倍。
熱通孔和散熱器:添加熱通孔或外部散熱器可以控制散熱,而無需更厚的銅。
那么,3 盎司銅 PCB 物有所值嗎?對于高功率、大電流或熱要求高的應用,答案通常是肯定的。增強的性能和可靠性可以防止代價高昂的故障并延長產品的使用壽命,尤其是在汽車或電力電子等行業。然而,對于標準設計或預算有限的項目,1 盎司或 2 盎司銅與智能設計技術相結合可能更具成本效益。
作為電氣工程師,請花時間使用電流計算器和熱模擬等工具分析項目的具體需求。在做出決定之前,請考慮 PCB 成本驅動因素并進行徹底的 PCB 制造價格比較。通過根據您的設計目標和預算選擇銅厚度,您將確保您的項目獲得最佳結果。
