選擇合適FR-4材料的終極指南
如果您是從事 PCB 制造項目的電氣工程師,選擇正確的 FR-4 材料對于確保性能、可靠性和成本效益至關重要。FR-4 是一種廣泛使用的玻璃增強環氧樹脂層壓板,以其強度、電絕緣性和阻燃性的平衡而聞名。但是,由于厚度、熱性能和 UL 94V-0 等合規性標準各不相同,您如何選擇最適合您特定需求的 FR-4 材料?在本指南中,我們將深入探討 FR-4 PCB 材料特性、阻抗控制的厚度、與高頻材料的成本比較、高溫應用的適用性以及 UL 94V-0 等級的重要性。讓我們探討一下您需要了解的一切,以便做出明智的決定。
FR-4 是一種由玻璃纖維編織布和環氧樹脂粘合劑制成的復合材料,設計為阻燃(因此被稱為“FR”)。FR-1968 由 NEMA 于 4 年推出,因其優異的機械強度、低吸水性和電絕緣性能而成為印刷電路板 (PCB) 的首選材料。無論您是設計簡單的單層 PCB 還是復雜的多層板,F(xiàn)R-4 都能為廣泛的應用提供多功能性。
對于工程師來說,了解 FR-4 至關重要,因?yàn)樗苯佑绊?PCB 的性能和耐用性。介電常數 (Dk)、導熱率和符合安全標準等因素可以決定您的項目的成敗。在下面的部分中,我們將分解關鍵考慮因素,以幫助您選擇正確的 FR-4 材料。
在選擇 FR-4 材料之前,了解其核心特性非常重要。這些特性決定了材料在 PCB 設計中各種條件下的性能。以下是每個工程師都應考慮的關鍵 FR-4 材料特性:
介電常數 (Dk):FR-4 在 1 MHz 時通常具有 4.5 左右的 Dk 值,這會影響信號速度和完整性。較高的 Dk 會減慢信號傳輸速度,這可能是高頻設計的一個問題。
耗散因數 (df):當 Df 為 0.01–0.025 時,F(xiàn)R-4 表現出中等的信號損失。這使得它適用于中低頻應用,但不太適合高速電路。
導熱:FR-4 的導熱系數約為 0.3 W/m·K,相對較低。這意味著,如果沒有額外的熱管理解決方案,它不是大功率應用中散熱的最佳選擇。
玻璃化轉變溫度 (Tg):標準 FR-4 的 Tg 為 130–140°C,但高 Tg 變體可以達到 170–180°C。 這決定了材料在焊接或作過程中的耐熱能力。
阻燃性:FR-4 具有固有的阻燃性,大多數變體符合 UL 94V-0 標準,確保材料在發生火災時能夠自熄。
機械強度:FR-4 的拉伸強度約為 310 MPa,即使在惡劣環境中也能為組件提供強大的支撐。
這些特性使 FR-4 成為許多項目的可靠且經濟高效的選擇。但是,對于高頻或高溫設計等特殊應用,您可能需要考慮 FR-4 或替代材料的變體,我們將在后面討論。
阻抗控制是 PCB 設計中的關鍵因素,特別是對于高速數字和射頻應用。FR-4 材料的厚度在實現所需的特性阻抗方面起著重要作用,對于大多數射頻設計來說,通常為 50 歐姆。以下是 FR-4 厚度如何影響阻抗以及工程師應考慮的事項:
走線的特性阻抗取決于介電厚度(走線與接地層之間的距離)、材料的介電常數和走線寬度。對于 Dk 為 4.5 的 FR-4,標準 PCB 的常見厚度為 1.6 毫米(0.062 英寸)。然而,為了精確控制阻抗,可能需要更薄或更厚的 FR-4 基板。例如:
更薄的 FR-4 基板(例如 0.8 mm)使走線更靠近接地層,從而降低阻抗。這可能需要更窄的走線才能達到目標阻抗。
較厚的基板(例如,2.4 毫米)會增加距離,提高阻抗,這可能需要更寬的走線。
對于多層板,工程師經常使用不同厚度的芯層和預浸料層來微調阻抗。標準 FR-4 厚度范圍為 0.2 毫米至 3.2 毫米,與 PCB 制造商合作選擇正確的疊層至關重要。阻抗計算器或仿真軟件(例如Altium Designer或ANSYS)等工具可以幫助您確定設計的最佳FR-4厚度。
FR-4 的最大優勢之一是其成本效益。但是,對于高頻應用(1 GHz 以上),F(xiàn)R-4 的性能可能不如 Rogers 或 PTFE 基層壓板等專用材料。讓我們比較成本和性能,以幫助您確定哪種材料適合您的預算和項目要求。
FR-4 成本:FR-4 是最實惠的 PCB 材料之一,標準厚度(例如 1.6 毫米)的價格通常在每平方英尺 0.50 美元到 2.00 美元之間。這使其成為中低頻應用和大規模生產的理想選擇。
高頻材料成本:羅杰斯 4350B 或 PTFE(例如特氟龍)等材料的成本為每平方英尺 5 至 15 美元或更高,具體取決于等級和厚度。這些材料具有較低的介電常數 (Dk 為 2.1–3.5) 和耗散因數 (Df 為 0.0002–0.001),確保在高頻下具有更好的信號完整性。
性能權衡:雖然 FR-4 在 1 GHz 以上的頻率下難以應對信號損失和較慢的信號速度,但高頻材料旨在最大限度地減少這些問題。然而,對于許多低于 1 GHz 的應用,例如消費電子產品或工業控制,F(xiàn)R-4 以極低的成本提供足夠的性能。
對于預算有限的工程師,可以考慮使用混合疊層,僅在關鍵層上將 FR-4 與高頻材料相結合。這種方法平衡了成本和性能,讓您在不影響信號完整性的情況下節省資金。
高溫應用(如汽車電子或工業設備)要求 PCB 材料能夠承受高溫而不會降解。標準 FR-4 的玻璃化轉變溫度 (Tg) 為 130–140°C,這對于許多應用來說已經足夠了,但對于極端條件來說可能還不夠。
對于高溫環境,考慮 Tg 值為 170–180°C 的高 Tg FR-4 變體。 這些材料更適合無鉛焊接工藝,因?yàn)闊o(wú)鉛焊接工藝在回流焊過程中通常需要 260°C 以上的溫度。高 Tg FR-4 在較高溫度下保持其機械和電氣性能,從而降低分層或翹曲的風險。
然而,F(xiàn)R-4,即使是高 Tg 變體,也有局限性。它的導熱系數為 0.3 W/m·K,這意味著它不能很好地散熱。對于產生大量熱量的應用,例如電力電子設備,您可能需要將 FR-4 與散熱器配對,或考慮使用鋁背 PCB 等替代基材,這些基材的導熱系數高達 1-2 W/m·K 或更高。

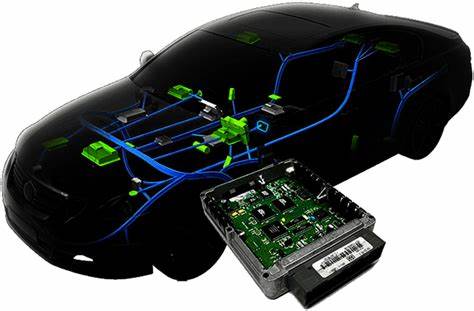

作為一個現實世界的例子,在汽車發動機控制單元 (ECU) 中,高 Tg FR-4 通常用于處理高達 150°C 的溫度。 工程師通過熱通孔和銅澆注來補充這一點,以有效地管理熱量。始終檢查組件的工作溫度范圍,并確保您選擇的 FR-4 變體能夠承受應用的熱應力。
安全是 PCB 設計中的重中之重,特別是對于擔心火災危險的應用。UL 94V-0 等級是美國保險商實驗室制定的可燃性標準,大多數 FR-4 材料的設計都是為了滿足這一標準。但 UL 94V-0 是什么意思,為什么它很重要?
UL 94V-0 表示該材料具有高度阻燃性,在垂直燃燒測試中移除火源后 10 秒內會自行熄滅。此等級可確保 FR-4 不會起火,因此可以安全地用于消費電子產品、工業設備和其他電氣故障可能引發火災的應用。
選擇 FR-4 時,請務必與您的供應商確認該材料已通過 UL 94V-0 認證。此認證通常列在材料數據表上。對于關鍵應用,例如醫療設備或航空航天電子設備,您可能還需要遵守其他安全標準,但 UL 94V-0 是阻燃性的基準。
現在我們已經介紹了 FR-4 的關鍵方面,讓我們總結一下如何為您的 PCB 制造項目選擇合適的材料。請按照以下步驟做出明智的決定:
定義您的應用要求:確定項目的頻率范圍、溫度條件和安全標準。這將幫助您確定是否需要標準 FR-4、高 Tg FR-4 或混合解決方案。
計算阻抗需求:使用仿真工具選擇合適的 FR-4 厚度進行阻抗控制,特別是對于高速設計。
評估熱管理:評估設計中的熱量產生,如果工作溫度超過 130°C,請選擇高 Tg FR-4 或其他冷卻解決方案。
考慮成本限制:通過將 FR-4 與高頻材料進行比較來平衡性能和預算。如果僅在特定層上需要高頻性能,請使用混合疊層。
驗證安全合規性:確保 FR-4 材料符合 UL 94V-0 等級,以滿足消防安全要求。
與您的制造商合作:與您的 PCB 供應商密切合作,確認材料可用性、公差和疊層建議。
通過執行這些步驟,您可以自信地選擇滿足您的技術和預算需求的 FR-4 材料。請記住,正確的材料選擇可以使您免于昂貴的重新設計或性能問題。
為您的 PCB 制造項目選擇合適的 FR-4 材料并不一定很復雜。通過了解 FR-4 PCB 材料特性、優化阻抗控制的厚度、比較成本與高頻材料、評估高溫應用的適用性以及確保符合 UL 94V-0 標準,您可以做出確??煽啃院托阅艿臎Q策。對于大多數應用來說,F(xiàn)R-4 仍然是一種多功能、經濟高效的選擇,并且通過正確的變體或設計考慮,它甚至可以滿足苛刻的要求。
作為電氣工程師,您的目標是平衡性能、安全性和成本。使用本指南中的見解和實用技巧為您的下一個項目選擇最佳的 FR-4 材料。在您的設計中對 FR-4 有疑問或具體挑戰?在下面發表評論或聯系您的 PCB 制造商以獲得量身定制的建議。讓我們一起打造更好的電子產品!
