PCB UL認證:確保安全性和性能
印刷電路板 (PCB) 是現代電子產品的支柱,為從醫療設備到汽車系統的所有產品提供動力。然而,隨著設備變得越來越復雜,確保其安全性和可靠性至關重要。這就是 UL 認證的用武之地。美國保險商實驗室 (UL) 制定嚴格的標準,以確保 PCB 滿足嚴格的安全和性能要求,從而降低觸電和火災危險等風險。對于工程師來說,了解 UL 認證對于設計合規、高質量的 PCB 以激發消費者信心至關重要。
UL認證是由成立于1894年的全球安全認證機構美國保險商實驗室頒發的安全和質量標志。對于 PCB,UL 認證驗證電路板是否經過測試以滿足特定的安全和性能標準,確保其能夠在規定的條件下可靠運行。該認證對于汽車、航空航天和醫療等行業尤為重要,因為在這些行業,故障可能會造成災難性后果。

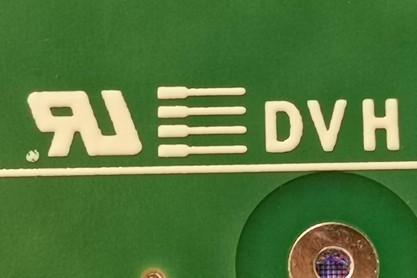

PCB 上的 UL 標志表示符合 UL 796(適用于剛性和柔性 PCB)和 UL 94(用于塑料可燃性測試)等標準。這些標準涵蓋電氣、機械和熱性能,確保電路板能夠承受高電壓、高溫和環境暴露等壓力源。例如,UL 94 根據材料的可燃性對材料進行分類,其中 V-0 是最高等級,表明垂直試樣的燃燒在 10 秒內停止,不會滴下燃燒顆粒。
UL 認證不僅僅是一個監管復選框;這是一種增強信任和適銷性的競爭優勢。這就是為什么它對工程師和制造商至關重要:
安全保證:UL 認證確保 PCB 使用安全,最大限度地降低電氣火災或電擊等風險。例如,UL 796 測試介電擊穿,確保電路板能夠處理指定的電壓水平(例如,某些應用為 500V)而不會發生故障。
市場準入:許多地區,尤其是北美,要求電子產品獲得UL認證。如果沒有它,PCB 可能會被禁止銷售,從而限制市場覆蓋范圍。
消費者信任:UL 標志被消費者和監管機構廣泛認可為可靠性的象征。每年有超過 170 億個 UL 標志出現在產品上,增強了其可信度。
法規遵從性:認證使 PCB 符合 IEC 60707 和 CAN/CSA C22.2 等國際標準,從而簡化了對地區法規的遵守。
對于工程師來說,在設計階段的早期指定 UL 認證的材料和工藝可以防止代價高昂的重新設計和延誤,確保最終產品滿足安全和性能目標。
了解適用于 PCB 的特定 UL 標準對于合規性至關重要。以下是工程師應該了解的主要標準:
UL 796 是剛性和柔性 PCB 的基石標準。它涵蓋:
材料要求:確?;模ɡ?FR4)符合電氣和熱性能標準。例如,比較跟蹤指數 (CTI) 衡量材料的抗電擊穿能力,其中 3 類材料 (175-249V) 適用于高壓應用。
施工標準:指定走線寬度、間距和過孔完整性,以防止短路或電弧。對于高頻 PCB,受控阻抗(例如 50Ω)對于保持信號完整性至關重要。
性能測試:包括模擬焊接條件的熱應力測試,確保電路板在回流焊期間承受高達 260°C 的溫度。
UL 796F 滿足柔性 PCB 或剛?cè)峤Y(jié)合 PCB 的獨特要求,這在可穿戴設備和緊湊型電子產品中越來越普遍。它包括以下測試:
動態彎曲:確保柔性 PCB 能夠承受反復彎曲(例如 10,000 次循環)而不會開裂。
耐熱性:驗證最高工作溫度(通常為 105°C-150°C)下的性能,具體取決于材料。
UL 94 評估 PCB 材料的可燃性,將其分為 V-0、V-1 和 V-2 等類別。例如:
V-0:燃燒在 10 秒內停止,不允許有火焰滴落。這是大多數基于 FR4 的 PCB 的標準。
V-1:燃燒在30秒內停止,沒有火焰滴落。
V-2:允許不燃燒的滴水,比 V-0 嚴格。
獲得 UL 認證涉及一個結構化流程,需要設計師、制造商和 UL 審核員之間的合作。以下是分步概述:
設計審查:工程師選擇 UL 認可的材料(例如,Tg 為 150°C 的 Isola IS400)并記錄走線寬度(例如,0.2 毫米用于 1A 電流)和介電厚度(例如,0.1 毫米用于高壓隔離)等規格。
原型測試:制造商將 PCB 樣品提交給 UL 進行測試。測試包括熱應力(例如,288°C 下 10 秒)、介電耐受性(例如,1000V 1 分鐘)和可燃性評估。
制造審核:UL 進行突擊工廠檢查,以驗證是否符合認證流程,檢查材料可追溯性和焊接條件。
認證頒發:如果 PCB 通過,UL 會頒發帶有唯一標識符(例如 E488074)的認證并授權 UL 標志。
持續合規:制造商接受定期審核以維持認證,確保質量一致。
該過程通常需要 6-12 周,定制 PCB 成本從 5,000 美元到 20,000 美元不等,具體取決于 PCB 的復雜性。認證前設計審查可以通過及早發現問題來減少延誤。
工程師通過做出明智的設計選擇,在確保 UL 合規性方面發揮著關鍵作用。以下是簡化流程的實用技巧:
選擇 UL 認可的材料:使用 UL “黃卡”數據庫中列出的材料,該數據庫詳細說明了可燃性(例如 V-0)和最高工作溫度(例如 130°C)等特性。例如,南亞 NP-155F 是符合 UL 796 標準的常見 FR4 選擇。
優化走線和間距:保持足夠的爬電距離和間隙距離(例如,250V 為 0.8mm)以防止電弧。對于高速設計,確保阻抗控制(例如,100Ω差分對)以避免信號衰減。
結合熱管理:使用過孔或銅澆注來散熱,特別是對于工作功率為 50W 或更高的高功率 PCB。UL 796 要求進行熱應力測試以確??煽啃?。
文檔規格:提供詳細的 Gerber 文件和 BOM,指定 UL 要求,例如阻焊層類型(例如 LPI)和 UL 標志的絲印放置。
通過及早解決這些因素,工程師可以避免昂貴的修改并加快認證。
雖然 UL 認證至關重要,但它也帶來了挑戰。復雜的 PCB,例如 HDI PCB 或帶有嵌入式組件的 PCB,需要廣泛的測試,從而增加了成本和時間。此外,3D 打印 PCB 和物聯網設備等不斷發展的技術需要新標準,因為傳統的 UL 測試可能無法完全解決其獨特特性。
新興趨勢包括:
可持續性:UL 強調環保材料,例如無鹵層壓板,以減少對環境的影響。
電磁兼容性 (EMC):隨著信號速度的提高(例如,10G 應用為 5Gbps),UL 正在擴大 EMC 測試,以確保 PCB 不會干擾其他設備。
簡化認證:UL 正在探索數字工具來減少認證時間,從而有可能降低制造商的成本。
工程師應隨時了解這些趨勢,以使其設計面向未來并保持合規性。
UL 認證是確保 PCB 安全和性能的關鍵步驟,為工程師提供了創建可靠、可上市產品的途徑。通過了解 UL 796 和 UL 94 等關鍵標準,在設計時考慮合規性,并與經驗豐富的制造商合作,工程師可以有效地完成認證過程。隨著技術的發展,在可持續性和 EMC 測試等新興趨勢中保持領先地位將進一步提高 PCB 的質量和可靠性。
