首頁 > 技術資料 > 檢測PCB中的短路工具和技術

檢測PCB中的短路工具和技術

  • 2025-07-18 13:59:00
  • 瀏覽量:28

印刷電路板 (PCB) 中的短路可能會導致設備故障、性能下降,甚至對組件造成永久性損壞。對于工程師來說,快速檢測和解決這些問題對于確??煽康碾娮釉O(shè)備至關重要。



了解 PCB 中的短路

當電路中的兩點之間形成意外的電氣連接,導致電流繞過預期路徑時,就會發生短路。這可能是由于阻焊橋、制造缺陷或灰塵或濕氣等環境因素造成的。短路在高密度 PCB 中尤其成問題,因?yàn)樽呔€間隔很近,增加了意外連接的風險。例如,在表面貼裝技術 (SMT) 板中,焊盤之間的焊橋可能會產生短路,從而導致故障。及早發現這些問題對于防止代價高昂的返工或現場故障至關重要。

焊橋短路




目視檢查:第一道防線

目視檢查通常是檢測短路的第一步,因?yàn)樵S多問題是肉眼可見的或在放大鏡下可見的。首先在明亮的照明下檢查 PCB 是否有明顯的跡象,例如燒痕、損壞的組件或過多的焊料。對于密度較大的電路板,請使用放大鏡或低倍率顯微鏡檢查焊點和走線。尋找常見缺陷,例如焊橋、墓碑(當組件在焊接過程中抬起時)或錫須(可能導致短路的微小導電絲)。


雖然目視檢查具有成本效益且快速,但它也有局限性。隱藏的短路,例如多層 PCB 內層的短路,可能不可見。此外,人為錯誤可能會導致遺漏缺陷,尤其是在復雜的設計中。盡管存在這些挑戰,目視檢查仍然是故障排除的關鍵起點。

PCBA檢測

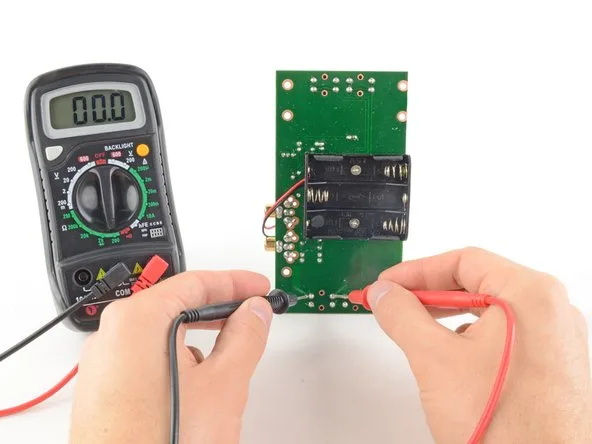

萬用表測試:精確定位電氣短路

萬用表是通過測量電路中點之間的連續性或電阻來檢測短路的首選工具。將萬用表設置為連續模式,當檢測到連接時會發出嗶嗶聲,表示可能存在短路。例如,將一個探頭放在接地點上,將另一個探頭放在信號走線或電網上,以檢查是否有意外連接。應該隔離的兩點之間的電阻讀數低于 10 歐姆通常確認短路。


為了進行精確測量,請使用具有毫歐姆靈敏度的萬用表。在具有 35μm 銅箔和 1mm 走線寬度的典型 PCB 中,走線的電阻約為每厘米 5 毫歐姆。如果元件的電阻明顯低于預期(例如,幾十毫歐姆),則可能會短路。探測密集的電路板時要小心,以免將共享接地連接誤解為短路。




熱成像:識別熱點

短路通常會導致電流過大,從而導致局部發熱。熱像儀可以檢測到這些熱點,使其成為精確定位短路的有效工具,尤其是在通電的電路板中。例如,短路的走線可能會加熱到 50-70°C,明顯高于周圍區域,在正常運行下,周圍區域通常保持在 30°C 以下。

要使用熱像儀,請小心地為 PCB 供電,并通過相機的顯示屏觀察電路板。重點關注溫度異常峰值的區域,然后通過目視檢查或萬用表測試來驗證結果。熱成像對于檢測多層板中的短路特別有用,因?yàn)閮?nèi)層缺陷不可見。然而,熱像儀可能很昂貴,并且解釋結果需要專業知識,以避免電源穩壓器等自然發熱的組件產生誤報。

熱像儀圖像短路。




高級工具:時域反射計 (TDR) 和 X 射線檢測

對于高密度或多層 PCB,時域反射計 (TDR) 和 X 射線檢測等高級工具可提供更深入的見解。TDR 通過走線發送高頻信號,并測量由阻抗變化引起的反射,例如短路引起的反射。通過分析反射信號的時間延遲,TDR 可以在毫米內定位短路,即使在內層也是如此。例如,在 10 GHz 下運行的 TDR 系統可以以約 1 cm 的分辨率檢測阻抗不連續性。


另一方面,X 射線檢測非常適合識別隱藏的缺陷,例如球柵陣列 (BGA) 元件下的通孔或焊橋之間的間隙不足。射線照相圖像揭示了可能導致短路的導電路徑,例如過多的焊料或未對準的層。雖然 TDR 和 X 射線檢測都提供了很高的準確性,但它們需要專門的設備和訓練有素的作員,因此更適合關鍵應用或大批量生產。

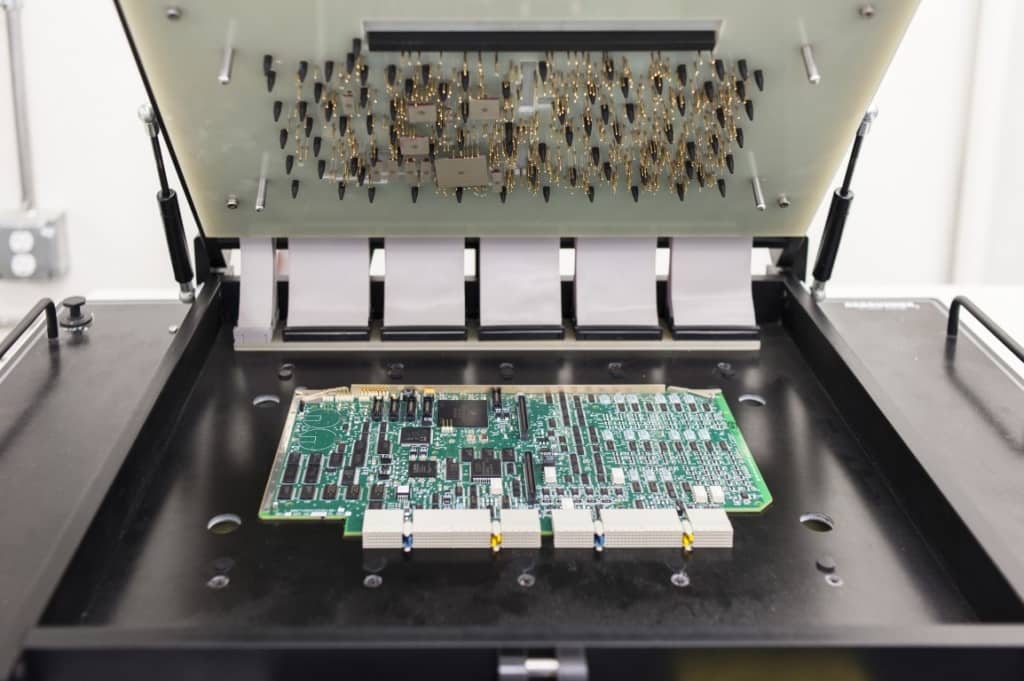

在線測試 (ICT) 和飛針測試

在線測試 (ICT) 和飛針測試是檢測組裝 PCB 短路的自動化方法。ICT 使用帶有固定探針的“釘床”夾具接觸電路板上的測試點,測量電阻和電容等電氣特性。它可以高精度地檢測 98% 的故障,包括短路。例如,ICT 可以通過檢測低于 10 歐姆的電阻來識別兩個網絡之間的短路,其中預期是隔離的。


飛針測試是一種無夾具的替代方案,使用可移動探針來測試電路板上的節點。它非常適合小批量或原型板,因?yàn)樗恍枰ㄖ茒A具。這兩種方法都非常有效,但都有權衡:ICT 更快,但由于夾具開發成本高昂,而飛針測試速度較慢,但更靈活。在它們之間進行選擇取決于產量和預算。


信息通信技術




深度學習和自動光學檢測 (AOI)

自動光學檢測 (AOI) 系統使用攝像頭和圖像處理來檢測可見缺陷,如焊橋或未對準的元件。現代 AOI 系統集成了深度學習模型,例如 You-Only-Look-Once (YOLO) 或 Faster R-CNN,以高精度地對缺陷進行分類。2022 年的一項研究報告稱,深度學習框架使用低分辨率圖像檢測 PCB 缺陷的平均精度達到了 98.1%,超過了傳統方法。


AOI 快速且無創,使其成為大批量生產的理想選擇。但是,它僅限于表面缺陷,可能會錯過內部短路。將 AOI 與 ICT 等電氣測試方法相結合,可確保全面的缺陷覆蓋。對于工程師來說,AOI 提供了一種可擴展的解決方案,可以在不犧牲速度的情況下保持質量。



減少短路的預防性設計策略

雖然檢測短路至關重要,但在設計階段防止短路可以節省時間和資源。使用可制造性設計 (DFM) 檢查來確保走線和焊盤之間有足夠的間距 - 對于高密度板,通常至少為 0.15 mm。結合偷銅功能來平衡銅分布并減少可能導致短路的翹曲。此外,指定電鍍通孔 (PTH) 間隙,以避免層之間的意外連接。


使用 OrCAD 或 Altium 等 PCB 設計軟件對設計進行仿真,以在制造之前識別潛在的短期風險。例如,設計規則檢查 (DRC) 可以標記間隙不足的走線,例如低于 0.1 mm 的走線,這些走線在焊接過程中容易出現橋接。通過及早解決這些問題,您可以降低最終棋盤中出現 Short 的可能性。



檢測 PCB 中的短路需要實用工具和系統技術相結合。從目視檢查和萬用表測試到 TDR 和 AOI 等高級方法,每種方法都為識別和解決短路提供了獨特的優勢。通過集成預防性設計策略并利用自動化測試,工程師可以確保 PCB 可靠、高性能。在捷配PCB,我們致力于為您提供項目成功所需的工具和服務。
