用于柔性PCB的電路處理

  • 2025-07-15 14:21:00
  • 瀏覽量:48

如果您正在尋找一種將焊膏涂抹到柔性印刷電路板 (PCB) 上的可靠方法,那么用于柔性 PCB 的 PCB 模板就是您需要的解決方案。這些專用模板旨在適應柔性電路的獨特特性,盡管柔性電路彎曲且形狀獨特,但仍能確保精確的焊膏應用。在這份綜合指南中,我們將深入探討柔性 PCB 的模板世界,探索如何有效處理柔性電路,并提供可行的技巧,以在您的項目中實現最佳結果。




什么是柔性 PCB,為什么需要特殊模板?

柔性 PCB 或柔性電路是一種印刷電路板,其材料制成的材料允許它們彎曲并符合各種形狀。與建立在 FR4 等固體基材上的剛性 PCB 不同,柔性 PCB 使用聚酰亞胺或聚酯等材料,使其能夠適應狹小空間或在可穿戴設備、醫療設備和汽車系統等應用中動態移動。


由于它們具有柔韌性,因此將焊膏涂覆到柔性 PCB 上可能具有挑戰性。專為剛性板設計的標準模板可能無法正確對齊或與柔性表面保持一致的接觸。這就是用于柔性 PCB 的專用模板發揮作用的地方。這些模板經過精心設計,可適應柔性電路的獨特輪廓和運動,確保焊接元件的準確漿料沉積。

柔性 PCB 采用可彎曲設計,適用于獨特應用。




柔性 PCB 模板的主要特點

在選擇或設計柔性 PCB 模板時,必須考慮幾個關鍵特性,以確保它滿足處理柔性電路的需求。以下是需要尋找的關鍵方面:

  • 材料兼容性:用于柔性 PCB 的模板通常由不銹鋼或激光切割的聚酰亞胺薄膜等材料制成,這些薄膜可以適應輕微彎曲而不會變形。即使在多次使用后,這也能確保耐用性和精度。

  • 厚度:柔性電路的模板厚度通常在 0.1 毫米到 0.15 毫米之間,比用于剛性板的標準模板(0.2 毫米或更大)更薄。這種更薄的設計有助于保持與不平整表面的接觸。

  • 孔徑設計:孔(鋼網中用于焊膏的開口)必須精確設計,以匹配柔性 PCB 上常見的較小焊盤尺寸,防止焊膏過多或錯位。

  • 靈活性支持:一些模板安裝在專用框架上或使用張緊系統來保持對齊,同時允許模板在印刷過程中適應柔性 PCB 的形狀。

通過關注這些特性,PCB 柔性模板可以顯著提高焊膏應用的準確性,減少細間距元件上的橋接或焊膏不足等缺陷。




在模板印刷過程中處理柔性電路的挑戰

與剛性 PCB 相比,在模板印刷過程中處理柔性電路提出了獨特的挑戰。了解這些障礙對于獲得高質量的結果至關重要。以下是一些常見問題以及柔性模板 PCB 如何幫助解決這些問題:

1. 表面不平整

柔性 PCB 通常具有不平整的表面,因?yàn)樗鼈冊诮M裝過程中能夠彎曲或符合特定形狀。這會導致模板和電路板之間出現間隙,從而導致焊膏沉積不均勻。設計良好的柔性 PCB 模板可以通過使用適應表面變化的材料或張力系統來最大限度地減少這種情況。

2. 對齊困難

將模板與柔性 PCB 對齊可能很棘手,尤其是在印刷過程中電路板不完全平坦的情況下。專用固定裝置或夾具通常與模板一起使用,以將柔性電路固定到位,確保與模板孔精確對齊。

3. 損壞風險

柔性電路比剛性電路板更脆弱,如果在模板印刷過程中處理不當,可能會撕裂或拉伸。在印刷過程中使用接觸面柔軟或壓力較小的 PCB 柔性模板可以防止損壞電路板。

用于柔性 PCB 的模板在焊膏應用期間與柔性電路對齊。




使用柔性 PCB 模板的最佳實踐

為了最大限度地提高柔性模板 PCB 的有效性并確保順利處理柔性電路,請遵循以下最佳實踐:

1. 使用合適的支撐夾具

投資定制固定裝置或夾具,在模板印刷過程中保持柔性 PCB 平整和安全。這些支撐可以防止移動,并確保模板與電路板保持一致的接觸。例如,可以使用真空臺或磁性支架來穩定柔性電路,而無需施加過大的力。

2. 優化焊膏選擇

選擇粘度適合柔性 PCB 上細間距應用的焊膏。通常建議將粒徑為 4 型或 5 型(15-25 微米)的漿料用于柔性 PCB 模板中的較小孔徑。這確保了從鋼網中干凈地脫模,并降低了堵塞的風險。

3. 調整打印參數

修改打印速度和壓力以適應紙板的柔韌性。較慢的印刷速度(約 20-30 毫米/秒)和降低的刮刀壓力(約 5-8 公斤)有助于實現均勻的漿料沉積,而不會損壞柔性電路或錯位模板。

4. 定期清潔鋼網

每 5-10 次打印后清潔模板,以防止焊膏堆積,這會導致橋接或焊膏轉移不足等缺陷。使用無絨布和適當?shù)那鍧嵢軇﹣肀3帜0宓男阅埽绕涫窃谌嵝?PCB 上處理復雜的設計時。

5. 檢查漿料沉積

印刷后,使用放大工具或自動光學檢測 (AOI) 系統檢查焊膏沉積。查找漿料高度不均勻或未對齊等問題,這可能表明需要調整模板設置或打印參數。對于柔性電路,保持 80-120 微米的漿料高度通常是大多數元件的理想選擇。




柔性 PCB 的應用和柔性模板 PCB 的作用

柔性 PCB 因其能夠適應緊湊的空間并承受動態運動而被廣泛用于各行各業。以下是 PCB 柔性模板在制造中起關鍵作用的一些關鍵應用:

  • 可穿戴電子產品:智能手表和健身追蹤器等設備依靠柔性 PCB 來適應彎曲的形狀。用于柔性 PCB 的模板可確保在這些緊湊設計中精確焊接微小元件。

  • 醫療設備:柔性電路在醫療植入物和診斷設備中很常見。使用柔性模板 PCB 進行準確的焊膏應用對于可靠性和患者安全至關重要。

  • 汽車系統:柔性 PCB 用于需要在振動和溫度變化下保持耐用性的傳感器和控制單元。專用模板有助于保持一致的裝配質量。

  • 航空航天技術:輕巧且節省空間的柔性電路在衛星和飛機中是必不可少的。專為柔性 PCB 設計的模板可確保這些關鍵應用的高精度制造。

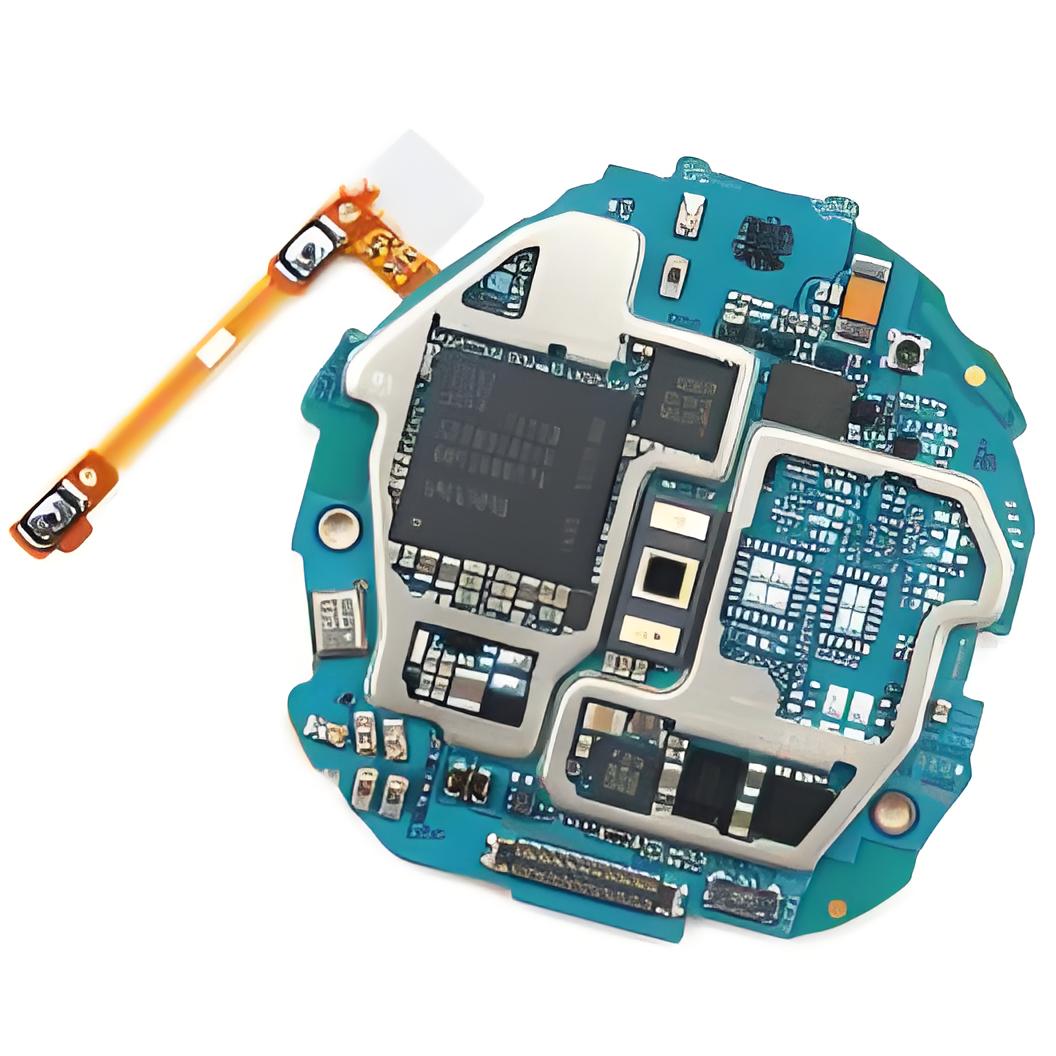

可穿戴設備中的柔性 PCB 通過用于柔性 PCB 的精確模板實現。




為柔性 PCB 設計定制模板

如果現成的模板不能滿足您的特定需求,那么設計用于處理柔性電路的定制模板可能是一項值得的投資。以下是處理設計過程的方法:

1. 與您的 PCB 制造商合作

與您的 PCB 供應商密切合作,了解柔性電路的確切尺寸和材料特性。共享 Gerber 文件或布局?jǐn)?shù)據,以確保模板孔徑與焊盤尺寸和間距匹配,對于高密度設計,通常在 ±10 微米的公差范圍內。

2. 指定材料和厚度

選擇一種平衡耐用性和柔韌性的模板材料。厚度為 0.12 毫米的不銹鋼是柔性 PCB 模板的常見選擇,在精度和對輕微彎曲的適應性之間提供了很好的折衷。

3. 考慮彎曲區域

如果您的柔性 PCB 包含特定的彎曲區域,請?jiān)O(shè)計模板以避免在這些區域放置孔,或使用具有不同厚度的階梯模板來適應電路板的地形。

4. 測試和迭代

收到定制模板后,在樣品柔性 PCB 上進行測試打印。使用 3D 焊膏檢測 (SPI) 系統等工具測量焊膏體積和對齊精度。如果出現沉積不足或過度沉積等問題,請調整設計。




處理帶有模板的柔性電路時要避免的常見錯誤

即使使用正確的工具,電路柔性處理中的錯誤也可能導致代價高昂的返工或有缺陷的產品。以下是一些需要避免的陷阱:

  • 使用 Rigid Board 模板:將用于剛性 PCB 的模板應用于柔性電路通常會導致接觸不良和漿料應用不均勻。始終選擇專為柔性應用設計的柔性模板 PCB。

  • 壓力過大:在印刷過程中施加過多的刮刀壓力會損壞柔性 PCB 或使模板變形。請為您的設置堅持推薦的壓力設置。

  • 忽略存儲條件:柔性 PCB 對濕度和溫度敏感,這會導致它們?cè)诖蛴∏奥N曲。將它們存放在受控環境(20-25°C,40-60% 濕度)中以保持平整度。

  • 跳過檢查:未能檢查模板或漿料沉積可能會導致未被注意到的缺陷。讓印后檢查成為您工作流程的標準部分。




 使用正確的模板掌握 Circuits 柔性處理

處理柔性電路需要精確、小心和正確的工具,而用于柔性 PCB 的 PCB 模板是該過程的關鍵組成部分。通過選擇專為柔性電路設計的模板,優化您的印刷設置,并遵循電路柔性處理的最佳實踐,您可以在項目中獲得一致、高質量的結果。無論您是在可穿戴電子產品、醫療設備還是汽車系統工作,柔性模板 PCB 都能確保您的焊膏應用準確可靠,為成功的組裝和性能鋪平道路。
